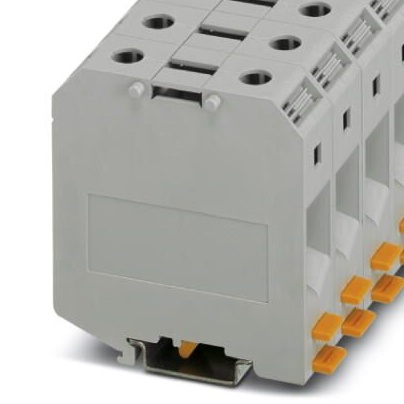

PHOENIX CONTACT SVORKOVNCIE UKH 50-IB 3009053

Svornice pro velký proud, se šrouby s vnitřním šestihranem, jmenovité napětí: 1000 V, jmen... Zobrazit více

Výrobce: PHOENIX CONTACT

Kód produktu: 82291751 Zkopírováno

Kód dodavatele: 3009053 Zkopírováno

EAN: 4017918091613 Zkopírováno

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 25 - 50 mm2

Připojitelný průřez jemného lankového vodiče s lisovací koncovkou: 25 - 25 mm2

Připojitelný průřez jednodrátového vodiče: 16 - 70 mm2

Připojitelný průřez vícedrátového vodiče: 10 - 16 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Svornice pro velký proud, se šrouby s vnitřním šestihranem, jmenovité napětí: 1000 V, jmenovitý proud: 150 A, počet přípojek: 2, počet pólů: 1, typ připojení: Šroubové připojení, průřez: 16 mm2 - 70 mm2, způsob montáže: NS 35/7,5, NS 35/15, NS 32, NS 35/15-2,3, barva: šedá

Název parametru Hodnota
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 25 - 50 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 25 - 25 mm2
Připojitelný průřez jednodrátového vodiče 16 - 70 mm2
Připojitelný průřez vícedrátového vodiče 10 - 16 mm2
Jmenovitý proud In 150 A
Jmenovité napětí 1000 V
Typ el. připojení 1 Závitová přípojka
Typ el. připojení 2 Závitová přípojka
Počet míst upnutí pro každé patro 2
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Ostatní
Provozní teplota -60 - 110 °C
Třída hořlavosti izolačního materiálu dle UL 94 V0
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ano
Je zapotřebí uzavírací deska Ne
Barva Šedá
Patra interně přemostěna Ano
Vhodné pro materiál vodiče Hliník/měď
Šířka 20 mm
Výška 70.5 mm
Hloubka 81 mm
