Regulátor v designu vypínačů Venus 2541 ELEKTROBOCK DR3-S

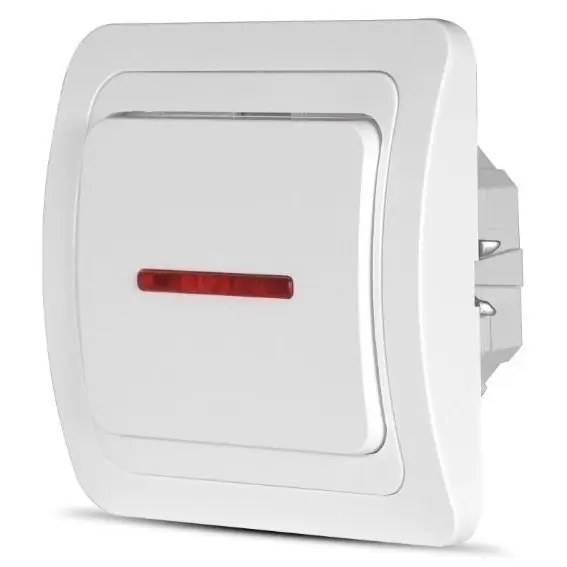

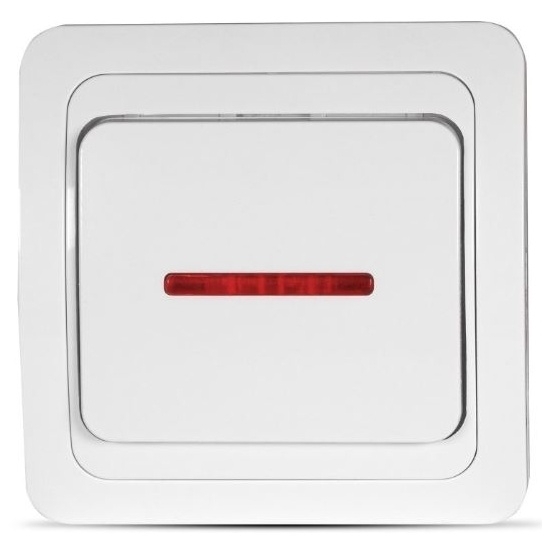

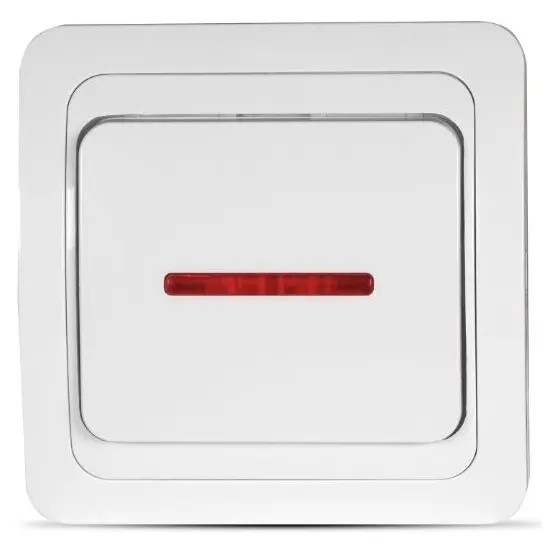

Dotykový regulátor v designu vypínačů Venus, bílá (2541)

• Reguluje osvětlení ( žárovkové) .
• jeho výhodou je, že se v paměti regulátoru uchová poslední nastavená intenzita a možnost nastavení funkce simulace přítomnosti osob. Zmenšením intenzity osvětlení dochází k úsporám el. energie, ale i k šetření našeho zraku.

SIMULACE PŘÍTOMNOSTI OSOB:

• Funkce, při které dochází k automatickému (náhodnému) zapínání a vypínání osvětlení po setmění.
• Pro případného pozorovatele pak zapínání osvětlení budí dojem, že se v místnosti někdo nachází.

NOVÝ SYSTÉM MONTÁŽE PLUG-IN:

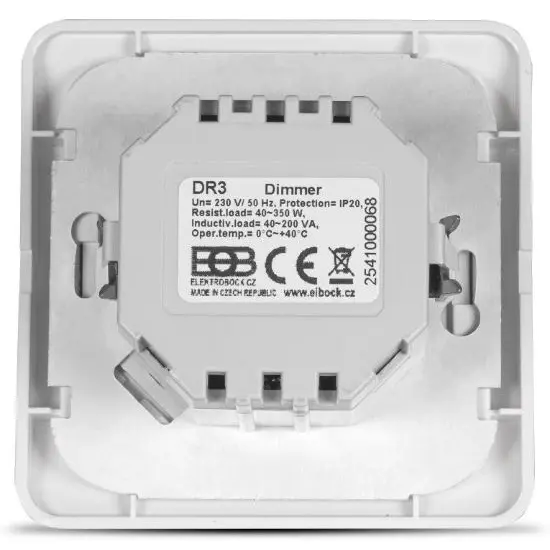

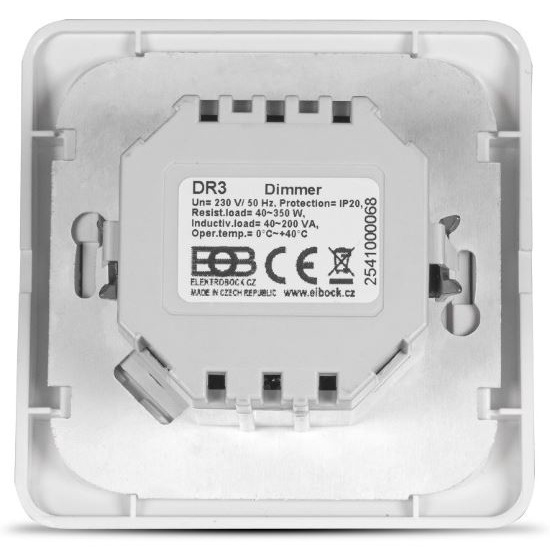

• Rychlá a přehledná montáž, regulátor je rozdělen na silovou část a mikroprocesorovou hlavní část, která se spojí pouhým zasunutím propojovacích svorek. Do svorek silové části se připojí přívodní vodiče a upevní se do instalační krabice, poté stačí hlavní část nasunout na silovou a montáž je hotova.

DR3-SD nelze použít pro uvedené typy zátěží: úsporné žárovky, zářivky, elektronické transformátory, LED (pro dálkové ovládání LED osvětlení je možné použít systém WS3xx).

Regulátor DR3-S slouží k bezkontaktnímu ovládání jasu žárovky dotykem. V regulátoru je použit speciální obvod, který nezapne žárovku skokem, ale plynule, čímž podstatně prodlužuje životnost žárovek. Vypnutí spotřebiče je též pozvolné. Plynulý náběh a doběh svícení jsou příjemné pro lidské oko.

Ovládání rukou

• Krátký dotyk v horní nebo dolní části hmatníku (obr.1a) v délce cca 0,5 s provede zhasnutí nebo rozsvícení osvětlení na poslední nastavenou hodnotu. Plynulé zvyšování intenzity osvětlení docílíme dlouhým dotykem v horní části hmatníku. Oddálením ruky změnu jasu zastavíme a jeho současná hodnota zůstane připravena pro další spínání. Pro snížení intenzity použijeme dolní část hmatníku.

Montáž

• Montáž se provádí do instalačních krabic KU i KP jednoduchou záměnou původního vypínače za regulátor.

Vypněte hlavní jistič

• Oddělte silovou část regulátoru od mikroprocesorové části
• Uchopte silovou část regulátoru a připojte vodiče podle schématu zapojení. Na svorku označenou L připojte fázový vodič a vodič od žárovky připojte na svorku označenou vlnkou se šipkou

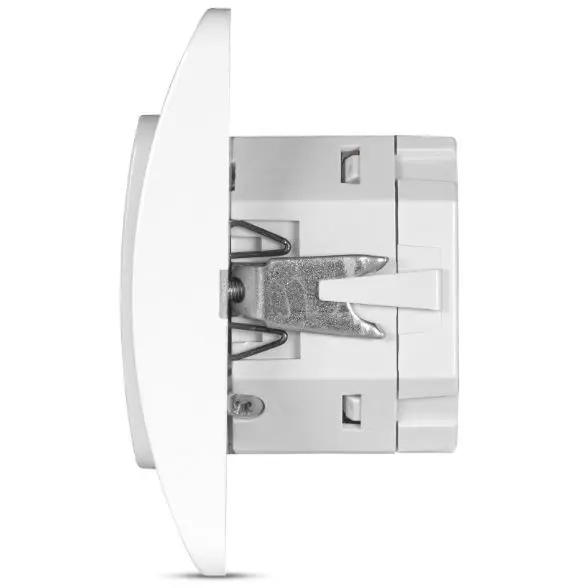

• Připevněte silovou část na instalační krabici
• Konektor hlavní části zasuňte do silové části a zatlačte, kovové pružiny musí zapadnout do určených otvorů
• Zapněte hlavní jistič a regulátor je připraven k použití
