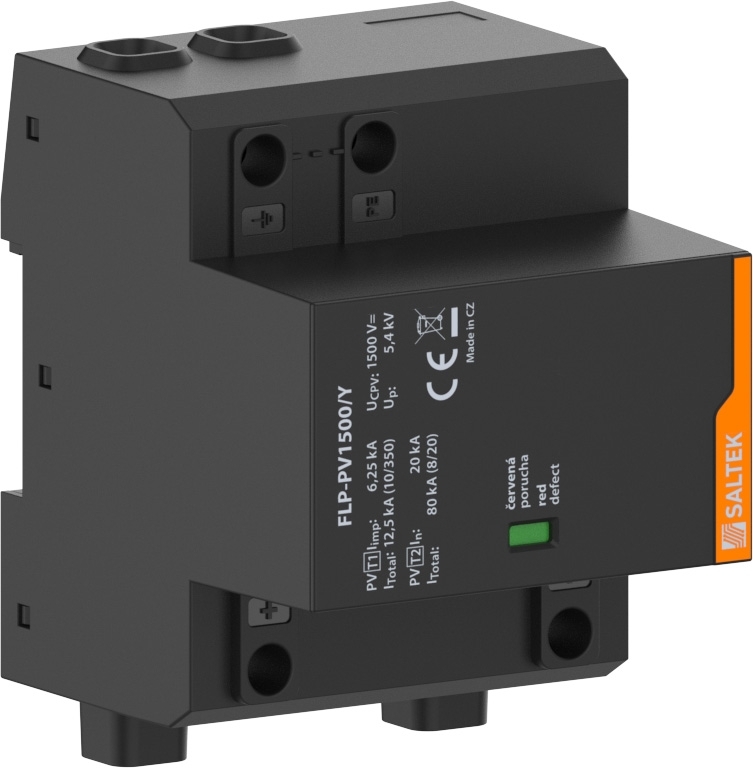

SALTEK SVODIČ FLP-PV1500/Y PRO FOTOVOLTAICKÉ SYSTÉMY DO 1500V DC 12,5KA (10/350)

Saltek A04200 FLP-PV1500/Yoptická signalizace poruchy, varistorový svodič bleskových proud... Zobrazit více

Výrobce: SALTEK

Kód produktu: 83098511 Zkopírováno

Kód dodavatele: A04200 Zkopírováno

EAN: 8595090542001 Zkopírováno

Soustava DC: Ano

Soustava IT: Ano

Soustava TN: Ne

Soustava TN-C: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Saltek A04200 FLP-PV1500/Y

optická signalizace poruchy, varistorový svodič bleskových proudů zapojený do 'Y', k ochraně fotovoltaických instalací především na střeše, tam kde není dodržena dostatečná vzdálenost (připojení k LPS), volba maximálního provozního napětí SPD: UCPV = 1,2 × UOC STC

Název parametru Hodnota
Soustava DC Ano
Soustava IT Ano
Soustava TN Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Počet vodičů (bez uzemnění) 2
Bleskový proud (10/350) 12.5 kA
Jmenovitý svodový rázový proud (8/20) 20 kA
Maximální trvalé napětí DC 1500 V
Napěťová ochranná hladina 5.4 kV
Napěťová ochranná hladina (DC+ - DC-) 5.4 kV
Napěťová ochranná hladina (DC+/DC- - PE) 5.4 kV
Měrná energie 39.1 kJ/Ohm
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 4 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 50 m
Max. průřez pružného vodiče (jemné lanko) 35 m
S komunikačním kontaktem Ne
Vyfukovací Ne
Signalizace na přístroji Optické
Zkušební třída typ 1 Ano
Integrovaná předřazená pojistka Ne
Vhodné pro venkovní použití Ano
Krytí (IP) IP20
Všechny parametry
