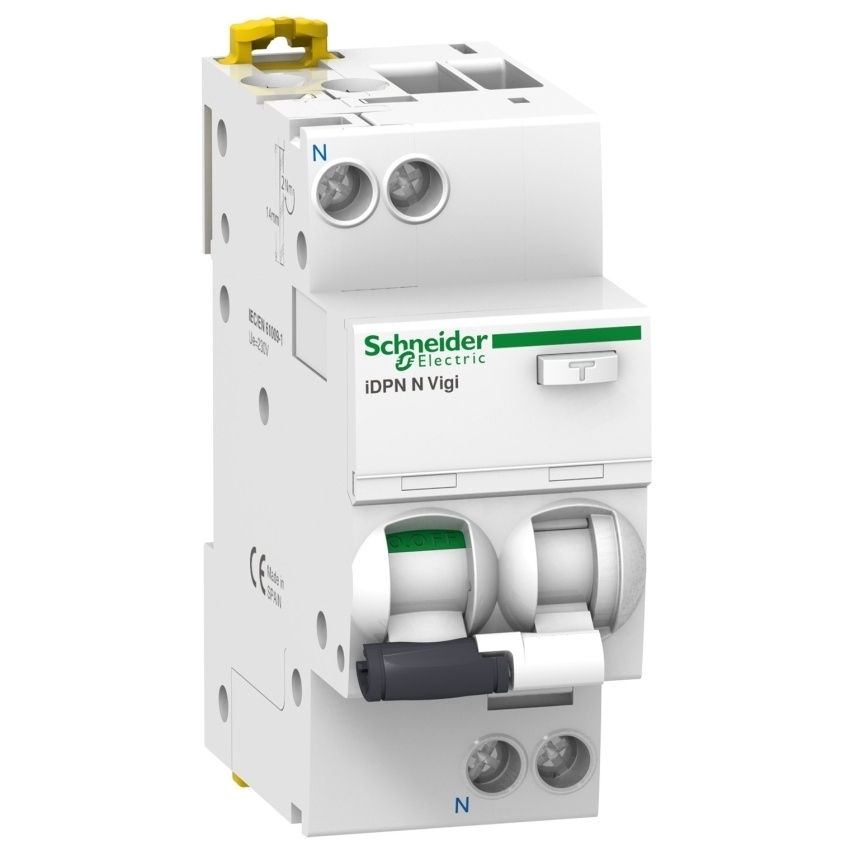

SCHN ACTI9 CHRÁNIČ KOMBI IDPN N VIGI 10A C 10MA A A9D02610

Chránič-jistič Schneider Electric Acti 9 iDPN N Vigi A9D02610, 1P + N, 10 A, 10 mA, třída ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83730447 Zkopírováno

Kód dodavatele: A9D02610 Zkopírováno

EAN: 3606480471933 Zkopírováno

Jmenovité napětí: 230 V

Jmenovitý proud: 10 A

Odolnost proti rázovému proudu: 0.25 kA

Společně spínaný neutrální vodič: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Chránič-jistič Schneider Electric Acti 9 iDPN N Vigi A9D02610, 1P + N, 10 A, 10 mA, třída A, charakteristika C.

Schneider Electric Acti 9 iDPN N Vigi A9D02610 je proudový chránič s nadproudovou ochranou (RCBO) z řady Acti 9. Provedení má 1P + N, jeden chráněný pól a nulový vodič umístěný vlevo. Jmenovitý proud je 10 A, citlivost chrániče 10 mA a třída proudového chrániče je typ A. Jednotka spouští je tepelně-magnetická, charakteristika je C a jmenovité pracovní napětí je 230...240 V AC 50 Hz. Montážní režim je nacvaknutím na lištu DIN.

Klíčové vlastnosti

  • Řada: Acti 9
  • Označení výrobku: Acti 9 iDPN Vigi
  • Krátký název zařízení: iDPN N Vigi
  • Kód produktu: A9D02610
  • Typ produktu: proudový chránič s nadproudovou ochranou (RCBO)
  • Použití zařízení: distribuce
  • Popis pólů: 1P + N
  • Počet chráněných pólů: 1
  • Umístění nulového vodiče: vlevo
  • Jmenovitý proud: 10 A
  • Typ sítě: AC
  • Frekvence sítě: 50 Hz
  • Provedení jednotky spouští: tepelně-magnetická
  • Typ charakteristiky: C
  • Citlivost chrániče: 10 mA
  • Třída proudového chrániče: typ A
  • Jmenovité pracovní napětí: 230...240 V AC 50 Hz
  • Vypínací schopnost: 6000 A Icn při 230...240 V AC 50 Hz
  • Jmenovité izolační napětí: 400 V AC 50 Hz
  • Jmenovité impulzní výdržné napětí: 4 kV
  • Typ ovládání: páčka
  • Montážní režim: nacvaknutím
  • Upevnění: lišta DIN
  • Stupeň krytí: IP20, IP40 v modulárním rozvaděči
  • Rozměry: 36 × 85 × 73 mm
  • Hmotnost přístroje: 125 g
  • Standardy: EN/IEC 61009-2-1
  • Certifikace výrobku: VDE
Název parametru Hodnota
Jmenovité napětí 230 V
Jmenovitý proud 10 A
Odolnost proti rázovému proudu 0.25 kA
Společně spínaný neutrální vodič Ano
Třída omezení energie 3
Kategorie přepětí 3
Krytí (IP) IP20
Typ svodového proudu A
Připojitelný průřez jednodrátového vodiče 1 - 16 mm2
Druh napětí AC
Jmenovité provozní napětí Ui 400 V
Připojitelný průřez vícedrátového vodiče 1 - 10 mm2
S aretačním zařízením Ano
Stupeň znečištění 3
Teplota okolí během provozu -25 - 60 °C
Vypínací charakteristika C
Provedení proti náhodnému sepnutí Ne
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Kmitočet 50 Hz
Šířka v modulárních jednotkách 2
Počet jištěných pólů 1
Jmenovitý svodový proud 0.01 A
Montážní hloubka 44 mm
Počet pólů (celkem) 2
Vypínací charakteristika Ostatní
Ztrátový výkon 2.9 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Způsob montáže DIN lišta
