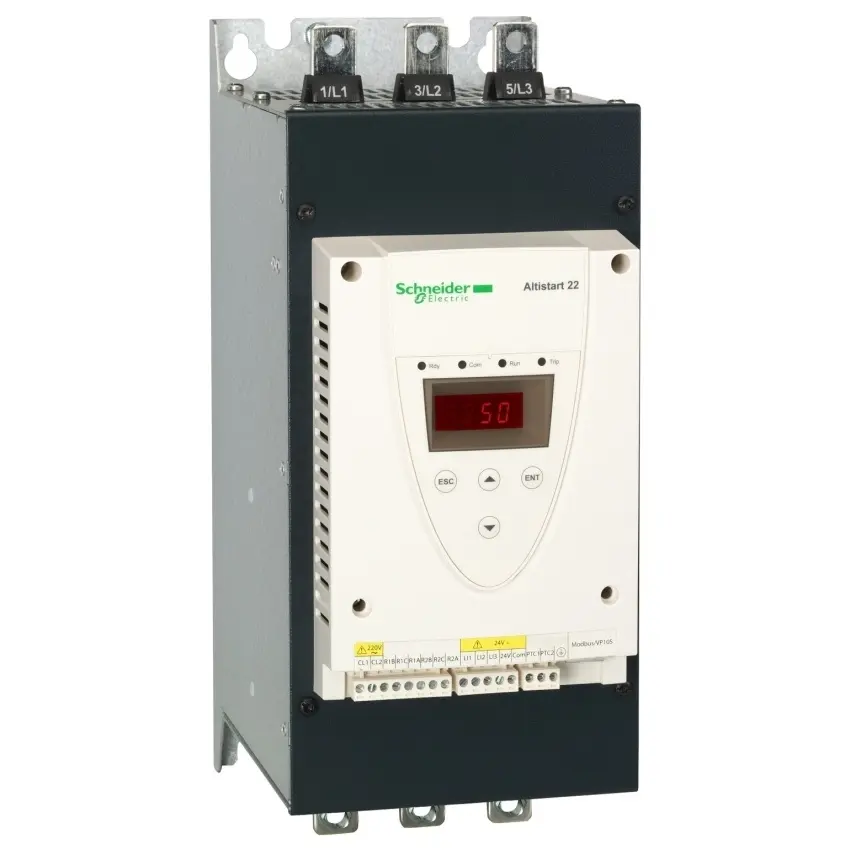

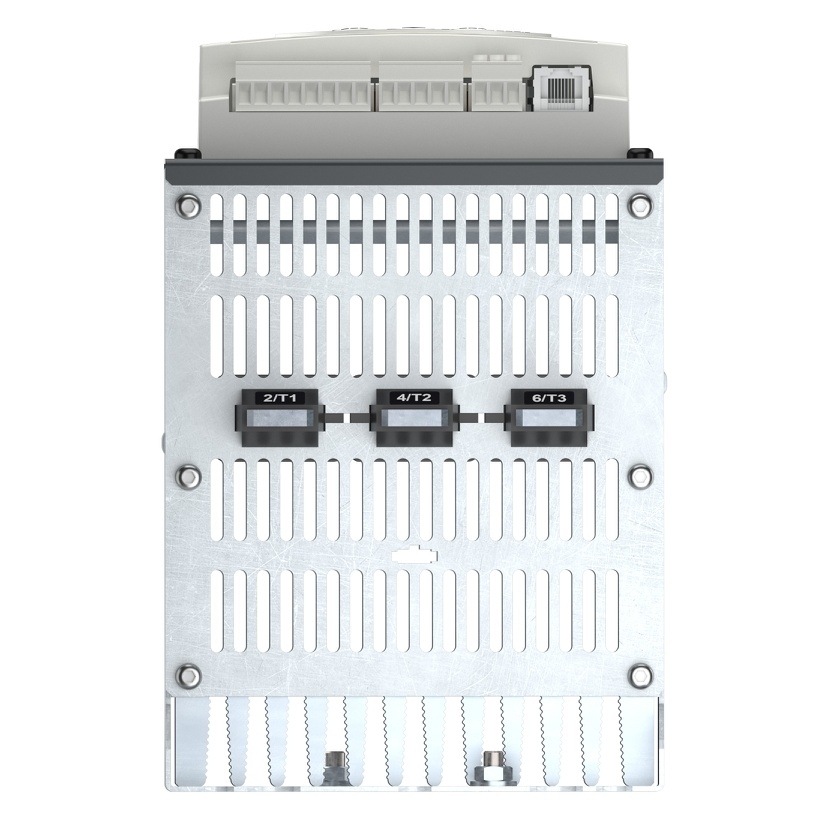

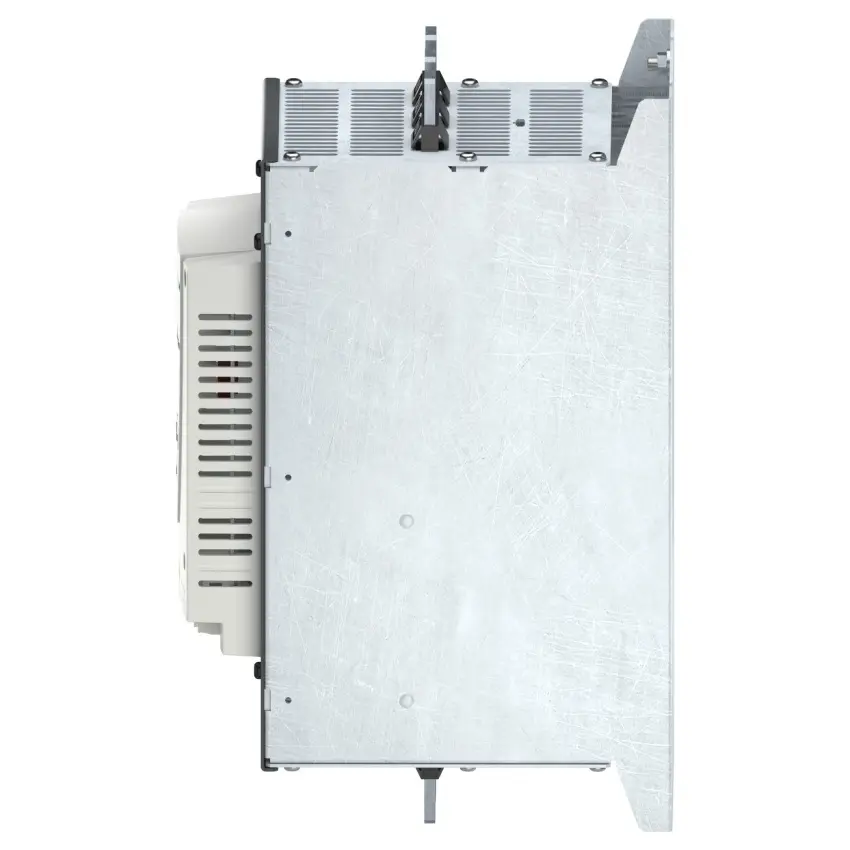

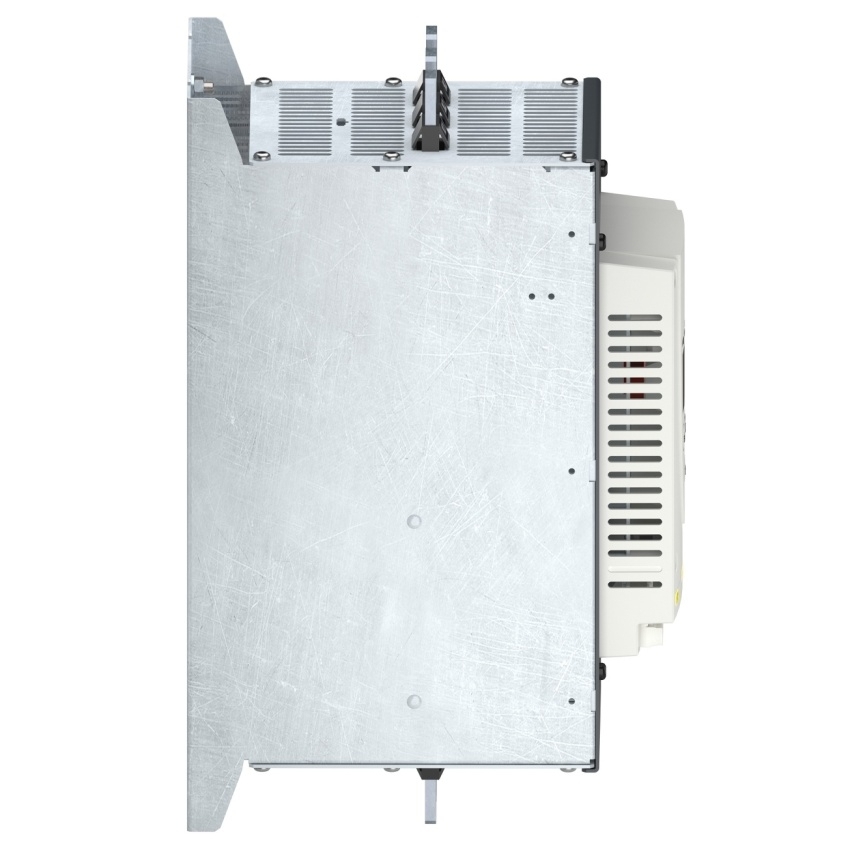

SCHN ALTISTART SOFTSTARTÉR 37/75KW 140A 230/400V ATS22C14Q

Softstartér Schneider Electric Altistart 22 ATS22C14Q pro asynchronní motory, 3 fáze, 230...440 V, 140 A, 37 kW při 230 V a 75 kW při 400...440 V.

Schneider Electric Altistart 22 ATS22C14Q je softstartér pro asynchronní motory. Zařízení je určeno pro 3fázovou síť se jmenovitým napájecím napětím 230...440 V -15...10 %. Výkon motoru je 37 kW při 230 V, 75 kW při 400 V a 75 kW při 440 V. Jmenovité zatížení spouštěče IcL je 140 A pro připojení mezi napájení a motor pro standardní aplikace. Typ rozběhu je spuštění s řízením momentu s proudovým omezením 3,5 In a dostupnou funkcí je interní bypass.

Klíčové vlastnosti

• Výrobková řada: Altistart 22
• Označení přístroje: ATS22
• Kód produktu: ATS22C14Q
• Typ produktu: softstartér
• Použití výrobku: asynchronní motory
• Použití výrobku: čerpadla a ventilátory
• Počet fází v síti: 3 fáze
• Jmenovité napájecí napětí: 230...440 V -15...10 %
• Výkon motoru: 37 kW při 230 V
• Výkon motoru: 75 kW při 400 V
• Výkon motoru: 75 kW při 440 V
• Tovární nastavení proudu: 131 A
• Jmenovité zatížení spouštěče IcL: 140 A
• Kategorie použití: AC-53A
• Typ rozběhu: spuštění s řízením momentu, proudové omezení 3,5 In
• Stupeň krytí: IP00
• Provedení montáže: s chladičem
• Dostupná funkce: interní bypass
• Meze napájecího napětí: 195...484 V
• Frekvence sítě: 50...60 Hz -10...10 %
• Připojení zařízení: mezi síť a motor; uvnitř trojúhelníka
• Napětí ovládacího obvodu: 230 V -15...10 % 50/60 Hz
• Spotřeba ovládacího obvodu: 20 W
• Komunikační protokol portu: Modbus
• Typ konektoru: RJ45
• Fyzické rozhraní: RS485 vícebodová
• Typ chlazení: nucené proudění
• Pracovní poloha: svislá +/- 10 stupňů
• Rozměry: 150 × 356 × 229,5 mm
• Hmotnost přístroje: 18 kg
• Norma: IEC 60947-4-2
