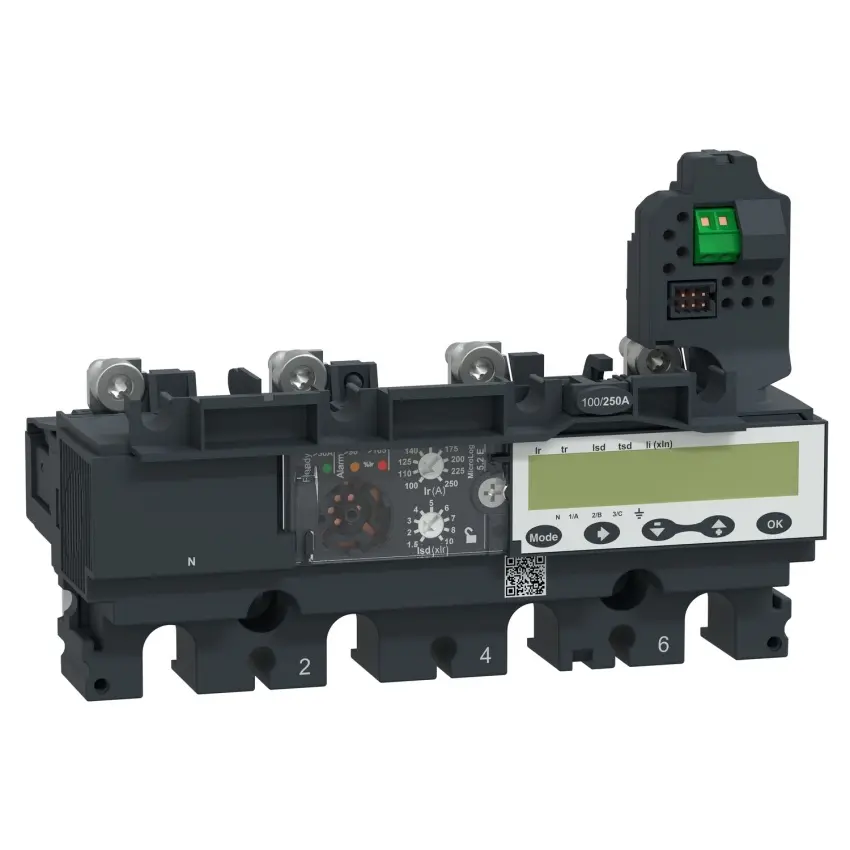

SCHN COMPACT JEDNOTKA SPOUŠTÍ NSX250 AC 4P4D 250A 5.2E, C2545E250

Schneider Electric MicroLogic 5.2E je čtyřpólová elektronická jednotka spouští 4P4D pro ComPacT NSX250 se jmenovitým proudem 250 A, ochranou LSI a funkcí elektroměru.

Jednotka spouští Schneider Electric MicroLogic 5.2E je kompatibilní s řadou ComPacT NSX250 a je určena pro distribuční sítě AC. Elektronická jednotka v provedení 4P4D poskytuje ochranu LSI, která zahrnuje ochranu proti přetížení, ochranu proti zkratu a mžikovou zkratovou ochranu. Jmenovitý proud jednotky je 250 A při 40 °C a rozsah nastavení dlouhodobé ochrany Ir činí 100 až 250 A. Jednotka je vybavena LCD displejem, elektroměrem, místní LED signalizací a podporuje měření energie, nastavení ochran a alarmů, historii událostí s časovou značkou a ukazatele údržby.

Klíčové vlastnosti

• Elektronická jednotka spouští MicroLogic 5.2E
• Kompatibilní s řadou ComPacT NSX250
• Čtyřpólové provedení 4P4D
• Jmenovitý proud 250 A při 40 °C
• Určena pro distribuční sítě AC
• Jmenovité pracovní napětí 690 V AC
• Frekvence sítě 50/60 Hz
• Ochranná funkce LSI
• Ochrana proti přetížení
• Ochrana proti zkratu
• Mžiková zkratová ochrana
• Rozsah nastavení dlouhodobé ochrany Ir 100 až 250 A
• Dlouhodobá ochrana nastavitelná v 9 hodnotách
• Rozsah nastavení krátkodobé ochrany Isd 1,5 až 10 × Ir
• Krátkodobá ochrana nastavitelná v 9 hodnotách
• Rozsah nastavení mžikové ochrany Ii 1,5 až 12 × In
• Tepelná paměť 20 minut před a po vypnutí
• Zónové selektivní blokování ZSI
• LCD displej
• Funkce elektroměru
• Měření energie
• Místní LED signalizace připravenosti k provozu a přetížení
• Stupeň krytí IP40
• Provozní teplota od −25 °C do +70 °C
• Produktový kód C2545E250
