SCHN COMPACT JISTIČ NSX160F 18KA AC-DC 2P 125A TMD C16F2TM125

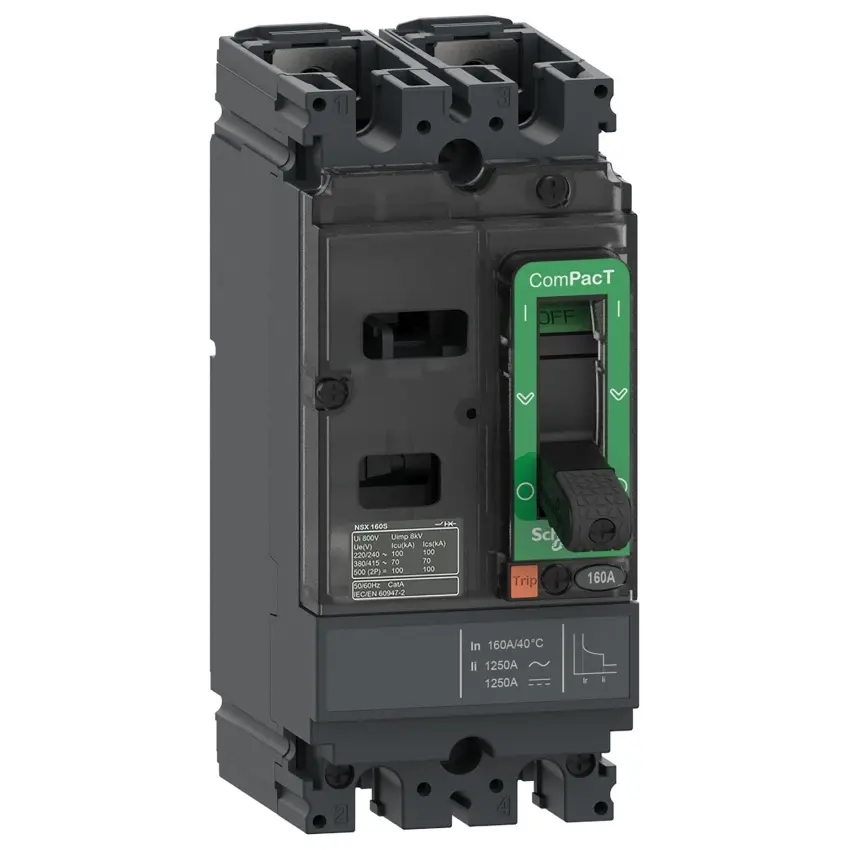

Schneider Electric ComPacT NSX160F je dvoupólový jistič pro sítě AC/DC s jednotkou spouští TM-D 125 A a vypínací schopností 18 kA při 380/415 V AC.

Jistič Schneider Electric ComPacT NSX160F je určen pro distribuci ve střídavých a stejnosměrných sítích. Dvoupólové provedení se dvěma chráněnými póly je vybaveno tepelně-magnetickou jednotkou spouští TM-D se jmenovitým proudem 125 A při 40 °C. Jednotka poskytuje ochranu LI, která zahrnuje ochranu proti přetížení a zkratovou ochranu. Jistič má vypínací schopnost 18 kA při 380/415 V AC, pevné provedení a ovládání pomocí páčky.

Klíčové vlastnosti

• Jistič řady ComPacT NSX
• Provedení NSX160F
• Určený pro distribuci
• Pro střídavé a stejnosměrné sítě
• Dvoupólové provedení 2P
• Dva chráněné póly 2D
• Jmenovitý proud 125 A při 40 °C
• Tepelně-magnetická jednotka spouští TM-D
• Ochranná funkce LI
• Ochrana proti přetížení
• Zkratová ochrana
• Pevné nastavení dlouhodobé ochrany Ir na 1 × In
• Pevné nastavení mžikové ochrany Ii na 1 000 A
• Vypínací schopnost 18 kA při 380/415 V AC
• Jmenovité pracovní napětí 690 V AC a 500 V DC
• Frekvence sítě 50/60 Hz
• Jmenovité izolační napětí 750 V AC
• Jmenovité impulzní výdržné napětí 8 kV
• Pevné provedení
• Ovládání pomocí páčky
• Stupeň krytí IP40
• Stupeň ochrany IK07
• Rozměry 70 × 161 × 86 mm
• Hmotnost 1,2 kg
• Produktový kód C16F2TM125
