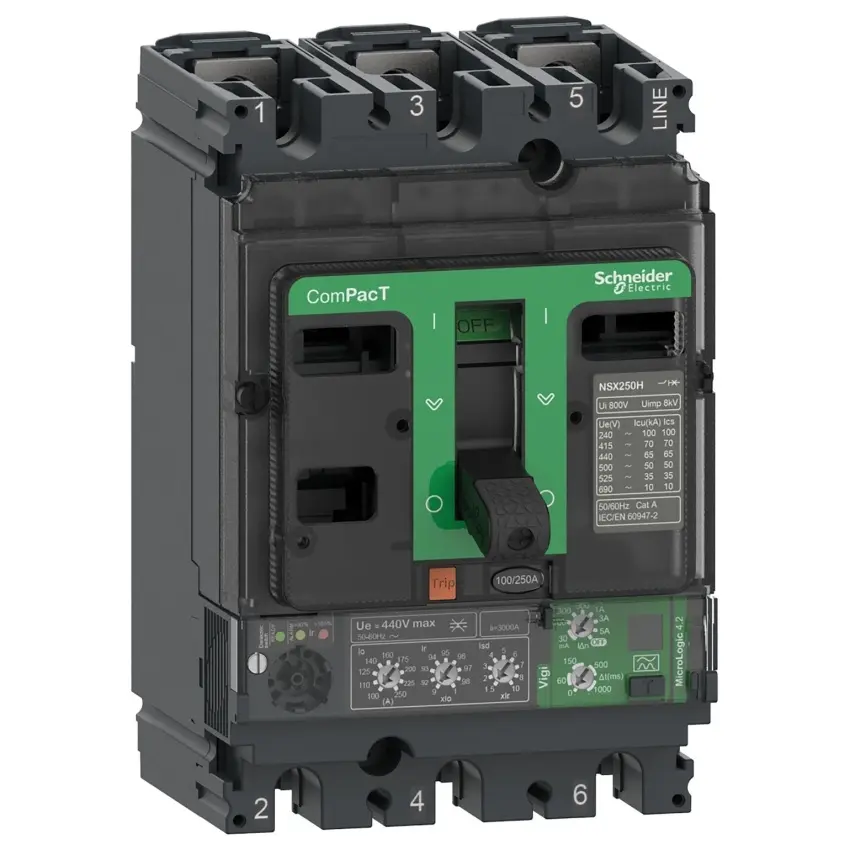

SCHN COMPACT JISTIČ NSX250H 70KA AC 3P3D 250A 4.2 C25H34V250

Schneider Electric ComPacT NSX250H je třípólový jistič s integrovaným proudovým chráničem, elektronickou jednotkou spouští MicroLogic Vigi 4.2, jmenovitým proudem 250 A a vypínací schopností 70 kA při 380/415 V AC.

Jistič Schneider Electric ComPacT NSX250H je určen pro distribuci ve střídavých sítích a má třípólové provedení se třemi chráněnými póly. Elektronická jednotka spouští MicroLogic 4.2 se jmenovitou hodnotou 250 A při 40 °C poskytuje ochranu proti přetížení, krátkodobou zkratovou ochranu s pevným zpožděním, mžikovou zkratovou ochranu a proudovou ochranu. Integrovaný proudový chránič třídy A umožňuje nastavení citlivosti od 30 mA do 5 A a nastavení časového zpoždění od 0 ms do 1 s. Jistič má pevné provedení, ovládání pomocí páčky a vypínací schopnost 70 kA při 380/415 V AC.

Klíčové vlastnosti

• Jistič s integrovaným proudovým chráničem
• Řada ComPacT NSX
• Provedení NSX250H
• Určený pro distribuci
• Třípólové provedení 3P
• Tři chráněné póly 3d
• Jmenovitý proud 250 A při 40 °C
• Elektronická jednotka spouští MicroLogic 4.2
• Ochranná funkce LSoIR
• Ochrana proti přetížení
• Krátkodobá zkratová ochrana s pevným zpožděním
• Mžiková zkratová ochrana
• Integrovaný proudový chránič třídy A
• Rozsah nastavení dlouhodobé ochrany Ir 100 až 250 A
• Rozsah nastavení krátkodobé ochrany Isd 1,5 až 10 × Ir
• Pevné nastavení mžikové ochrany Ii 3 000 A
• Nastavitelná citlivost proudového chrániče 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A nebo 5 A
• Nastavitelné zpoždění proudového chrániče 0 ms, 60 ms, 150 ms, 500 ms nebo 1 s
• Vypínací schopnost 70 kA při 380/415 V AC
• Jmenovité pracovní napětí 440 V AC
• Frekvence sítě 50/60 Hz
• Jmenovité izolační napětí 500 V AC
• Jmenovité impulzní výdržné napětí 8 kV
• Místní LED signalizace připravenosti k provozu a přetížení
• Pevné provedení s ovládáním pomocí páčky
• Stupeň krytí IP40
• Stupeň ochrany IK07
• Rozměry 105 × 161 × 86 mm
• Hmotnost 2,4 kg
• Produktový kód C25H34V250
