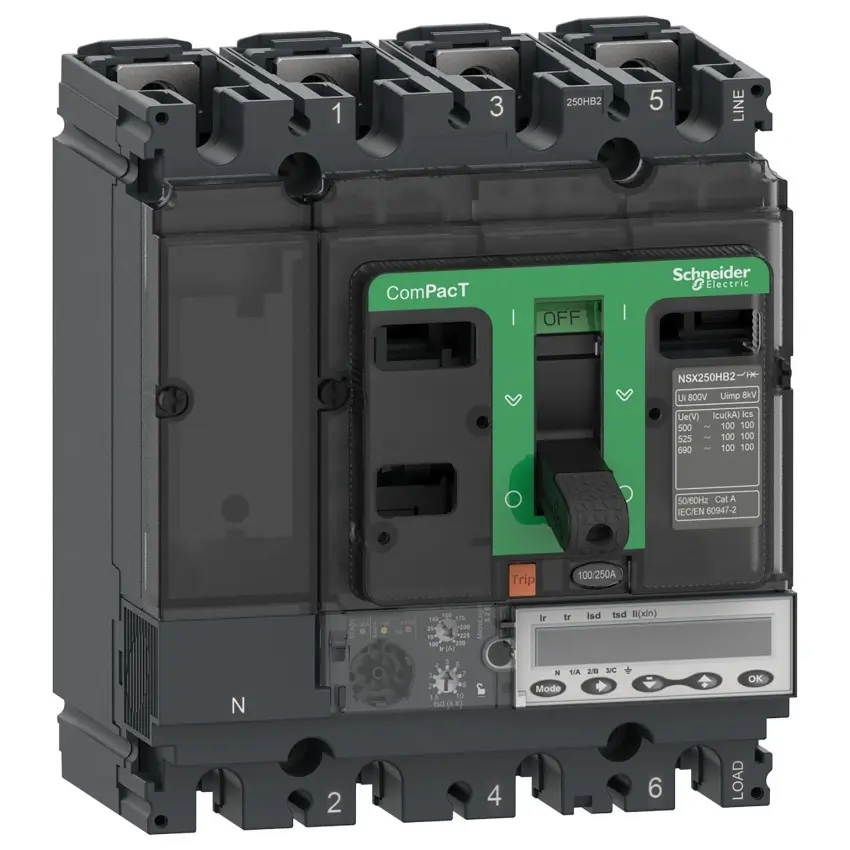

SCHN COMPACT JISTIČ NSX250HB2 100KA AC 4P 250A 5.2E, C25W45E250

Schneider Electric ComPacT NSX250HB2 je čtyřpólový jistič pro distribuční sítě AC s elektronickou jednotkou spouští MicroLogic 5.2E, jmenovitým proudem 250 A a vypínací schopností 100 kA při 690 V AC.

Jistič Schneider Electric ComPacT NSX250HB2 je určen pro distribuci ve střídavých sítích s frekvencí 50/60 Hz. Čtyřpólové provedení je vybaveno elektronickou jednotkou spouští MicroLogic 5.2E se jmenovitou hodnotou 250 A při 40 °C. Ochranná funkce LSI zahrnuje ochranu proti přetížení, ochranu proti zkratu a mžikovou zkratovou ochranu. Jednotka nabízí LCD displej, funkci elektroměru, měření energie, záznam historie a událostí s časovou značkou a místní LED signalizaci provozního stavu a přetížení.

Klíčové vlastnosti

• Jistič řady ComPacT NSX
• Provedení NSX250HB2
• Určený pro distribuci
• Čtyřpólové provedení 4P
• Jmenovitý proud 250 A při 40 °C
• Elektronická jednotka spouští MicroLogic 5.2E
• Ochranná funkce LSI
• Ochrana proti přetížení
• Ochrana proti zkratu
• Mžiková zkratová ochrana
• Rozsah nastavení dlouhodobé ochrany Ir 100 až 250 A
• Rozsah nastavení krátkodobé ochrany Isd 1,5 až 10 × Ir
• Rozsah nastavení mžikové ochrany Ii 1,5 až 12 × In
• Zónové selektivní blokování ZSI
• Vypínací schopnost 100 kA při 500 až 690 V AC
• Jmenovité pracovní napětí 690 V AC
• Frekvence sítě 50/60 Hz
• Jmenovité izolační napětí 800 V AC
• Jmenovité impulzní výdržné napětí 8 kV
• LCD displej
• Funkce elektroměru a měření energie
• Místní LED signalizace připravenosti k provozu a přetížení
• Pevné provedení s ovládáním pomocí páčky
• Stupeň krytí IP40
• Stupeň ochrany IK07
• Rozměry 140 × 161 × 86 mm
• Hmotnost 2,8 kg
• Produktový kód C25W45E250
