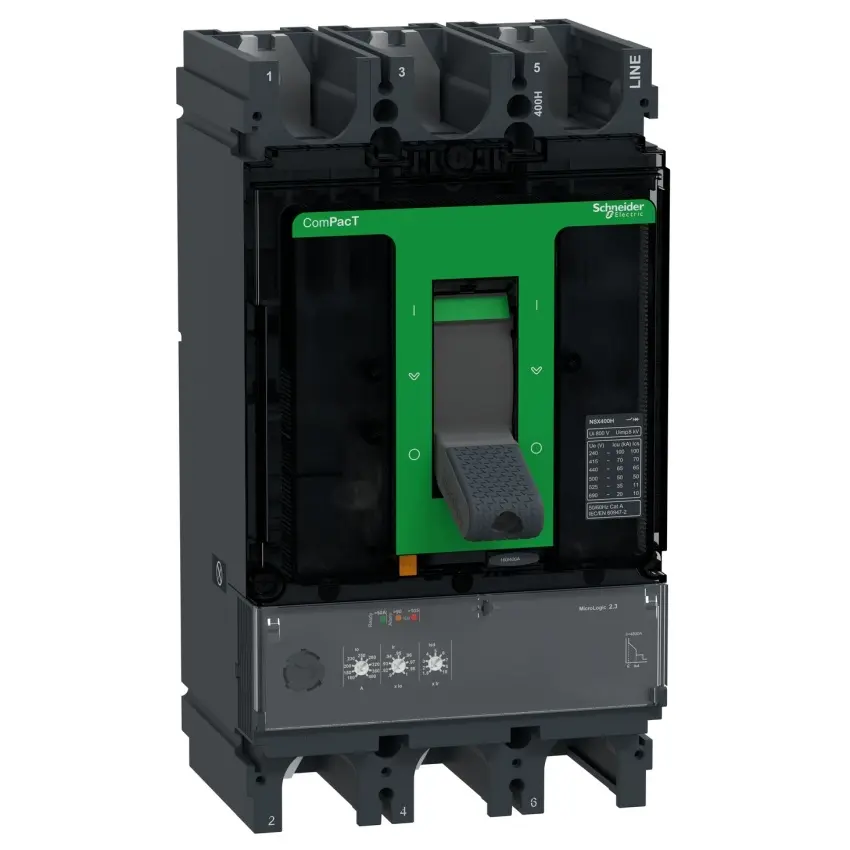

SCHN COMPACT JISTIČ NSX400H 70KA AC 3P 400A, MICROLOGIC 2.3 C40H32D400

Schneider Electric ComPacT NSX400H je třípólový jistič pro distribuční sítě AC s elektronickou jednotkou spouští MicroLogic 2.3, jmenovitým proudem 400 A a vypínací schopností 70 kA při 380/415 V AC.

Jistič Schneider Electric ComPacT NSX400H je určen pro distribuci ve střídavých sítích s frekvencí 50/60 Hz. Třípólové provedení se třemi chráněnými póly je vybaveno elektronickou jednotkou spouští MicroLogic 2.3 se jmenovitou hodnotou 400 A při 40 °C. Ochranná funkce LSoI zahrnuje ochranu proti přetížení, krátkodobou zkratovou ochranu s pevným zpožděním a mžikovou zkratovou ochranu. Jistič má pevné provedení, ovládání pomocí páčky a místní LED signalizaci připravenosti k provozu a přetížení.

Klíčové vlastnosti

• Jistič řady ComPacT NSX
• Provedení NSX400H
• Určený pro distribuci
• Třípólové provedení 3P
• Tři chráněné póly 3d
• Jmenovitý proud 400 A při 40 °C
• Elektronická jednotka spouští MicroLogic 2.3
• Ochranná funkce LSoI
• Ochrana proti přetížení
• Krátkodobá zkratová ochrana s pevným zpožděním
• Mžiková zkratová ochrana
• Rozsah nastavení dlouhodobé ochrany Ir 160 až 400 A
• Rozsah nastavení krátkodobé ochrany Isd 1,5 až 10 × Ir
• Pevné nastavení mžikové ochrany Ii 4 800 A
• Tepelná paměť 20 minut před a po vypnutí
• Vypínací schopnost 70 kA při 380/415 V AC
• Jmenovité pracovní napětí 690 V AC
• Frekvence sítě 50/60 Hz
• Jmenovité izolační napětí 800 V AC
• Jmenovité impulzní výdržné napětí 8 kV
• Místní LED signalizace připravenosti k provozu a přetížení
• Pevné provedení s ovládáním pomocí páčky
• Stupeň krytí IP40
• Stupeň ochrany IK07
• Rozměry 140 × 255 × 110 mm
• Hmotnost 6,05 kg
• Produktový kód C40H32D400
