SCHN PRIMASET ROZVODNICE PRISMA G Š 850MM 36 VÝŠKOVÝCH DÍLCŮ LVS08245

Rozváděč Schneider Electric PrismaSeT G LVS08245, šířka 850 mm, 36 vertikálních modulů 50 ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83730556 Zkopírováno

Kód dodavatele: LVS08245 Zkopírováno

EAN: 3606481876454 Zkopírováno

Nástěnná montáž: Ne

Materiál: Ocel

Vestavná montáž: Ne

Typ povrchu: S práškovým nástřikem

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

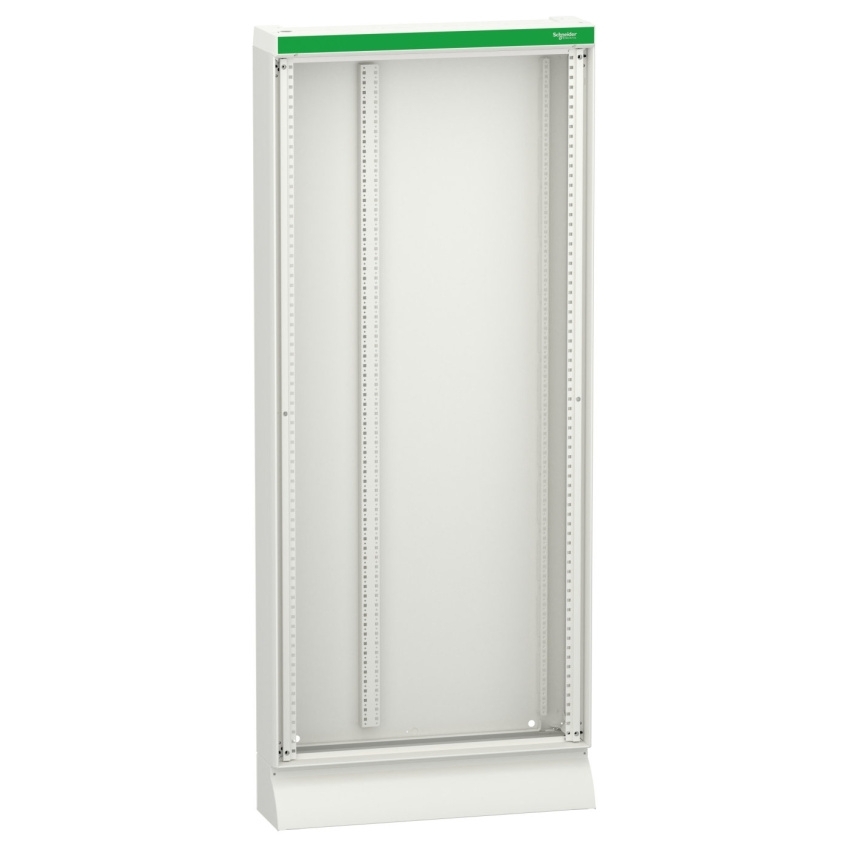

Rozváděč Schneider Electric PrismaSeT G LVS08245, šířka 850 mm, 36 vertikálních modulů 50 mm, pro elektrický nn rozvod.

Schneider Electric PrismaSeT G LVS08245 je rozváděč z řady PrismaSeT. Použití zařízení je elektrický nn rozvod a popis rozváděče/skříně je samostatně stojící rozvaděč se šířkou 850 mm. Typ rozvaděče je funkční skříň dodává se v rozloženém stavu, kovová skříň a indoor enclosure. Počet vertikálních modulů 50 mm je 36 a počet 18mm modulů na řadu je 36. Čelní deska je bez, objednává se samostatně.

Klíčové vlastnosti

  • Řada: PrismaSeT
  • Výrobková řada: PrismaSeT G
  • Kód produktu: LVS08245
  • Typ produktu: rozváděč
  • Použití zařízení: elektrický nn rozvod
  • Typ rozvaděče: funkční skříň dodává se v rozloženém stavu
  • Typ rozvaděče: kovová skříň
  • Typ rozvaděče: indoor enclosure
  • Popis rozváděče/skříně: samostatně stojící rozvaděč, šířka 850 mm
  • Složení sady: uprights, rear plate, 2 side panel, top plate, bottom plate, sokl
  • Doplňkové informace: lze kombinovat vedle sebe
  • Čelní deska: bez, objednává se samostatně
  • Počet vertikálních modulů 50 mm: 36
  • Počet 18mm modulů na řadu: 36
  • Jmenovité izolační napětí: 1000 V na hlavních zadních sběrnicích
  • Frekvence sítě: 50/60 Hz
  • Jmenovitý proud: 630 A při 40 °C
  • Zkratový proud: 50 kA
  • Jmenovitý krátkodobý výdržný proud: 25 kA 1 s
  • Jmenovitý dynamický proud: 53 kA
  • Třída elektrické izolace: třída I
  • Materiál: zušlechtěný ocelový plech
  • Stupeň ochrany: elektroforézní ošetření a polyesterový za horka nanášený epoxidový prášek
  • Povrchová úprava: dekorativní úprava, matný
  • Barva: bílá RAL 9003
  • Rozměry: 850 × 2030 × 205 mm
  • Hmotnost přístroje: 32,7 kg
  • Stupeň krytí: IP30 s čelní deskou, IP40 s dveřmi, IP41 s dveřmi a přístřeškem, IP43 s dveřmi, přístřeškem a těsněním IP43
  • Stupeň ochrany IK: IK07 s čelní deskou, IK08 with transparent door, IK10 with plain door
  • Mechanická robustnost: seismické testy 2,5G podle IEC 60068-2-57
  • Stupeň znečištění: 3
  • Standardy: IEC 61439-1, IEC 61439-2, IEC 62208
  • Certifikace výrobku: ASTA, EAC
Název parametru Hodnota
Nástěnná montáž Ne
Materiál Ocel
Vestavná montáž Ne
Typ povrchu S práškovým nástřikem
Předražení Ne
Podlahový nástěnný model Ano
Krytí (IP) IP30
Vhodné pro venkovní instalaci Ne
Šikmá střecha Ne
Průhledný kryt Ne
Počet otvorů pro konektory 0
S montážní deskou Ne
RAL 9003
S dveřmi Ne
Montážní deska s nastavením hloubky Ne
S prosklenými dveřmi Ne
S dveřmi na zadní straně Ne
Šířka 850 mm
Barva Bílá
Hloubka 205 mm
Počet zámků 0
Počet dveří 0
Mezimontáž Ne
Rohový model Ne
Výška 1980 mm
Volně stojící Ne
Vhodné pro metrickou montáž Ano
S víkem Ne
Možnost propojení Ne
Provedení EMC Ne
S větracími dveřmi Ne
Upevnění pólů Ne
Pevnost v rázu IK07
Všechny parametry
Název parametru Hodnota
Nástěnná montáž Ne
Materiál Ocel
Vestavná montáž Ne
Typ povrchu S práškovým nástřikem
Předražení Ne
Podlahový nástěnný model Ano
Krytí (IP) IP30
Vhodné pro venkovní instalaci Ne
Šikmá střecha Ne
Průhledný kryt Ne
Počet otvorů pro konektory 0
S montážní deskou Ne
RAL 9003
S dveřmi Ne
Montážní deska s nastavením hloubky Ne
S prosklenými dveřmi Ne
S dveřmi na zadní straně Ne
Šířka 850 mm
Barva Bílá
Hloubka 205 mm
Počet zámků 0
Počet dveří 0
Mezimontáž Ne
Rohový model Ne
Výška 1980 mm
Volně stojící Ne
Vhodné pro metrickou montáž Ano
S víkem Ne
Možnost propojení Ne
Provedení EMC Ne
S větracími dveřmi Ne
Upevnění pólů Ne
Pevnost v rázu IK07
