SCHN TESYS BLOK POMOCNÝCH KONTAKTŮ LADN206

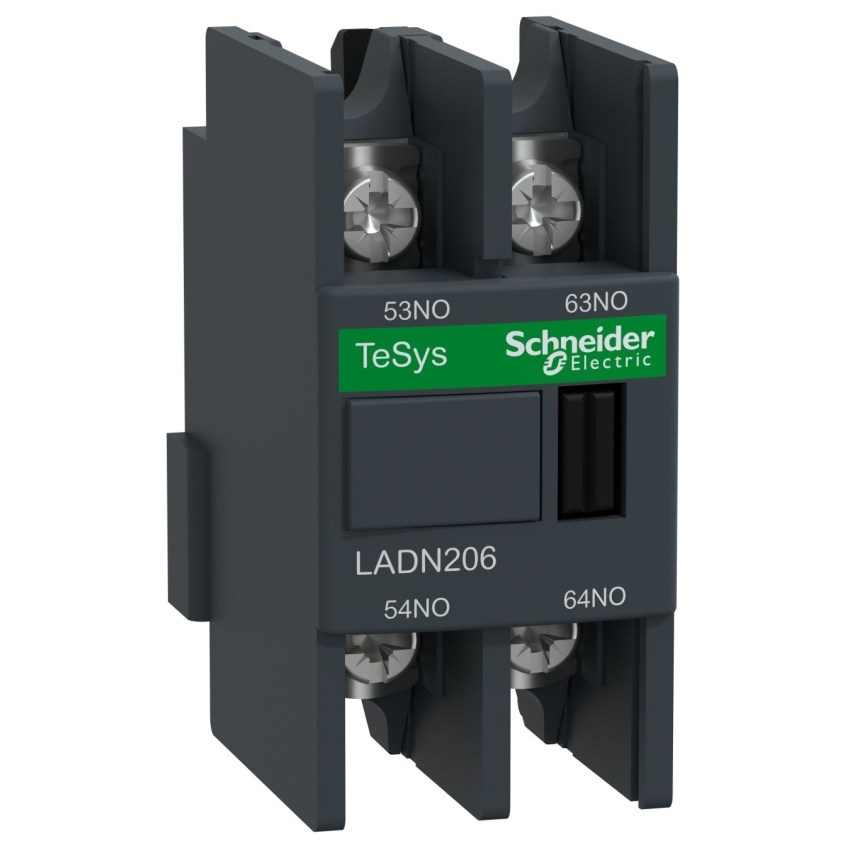

Blok pomocných kontaktů Schneider Electric TeSys Deca LADN206, 2 NO, pro přední montáž, s připojením lugs-ring terminals.

Schneider Electric TeSys Deca LADN206 je blok pomocných kontaktů z řady TeSys. Složení kontaktů je 2 NO a operace kontaktů je instantaneous. Montážní umístění je přední a připojení je provedeno pomocí lugs-ring terminals. Jmenovité pracovní napětí je 690 V AC 25...400 Hz a konvenční tepelný proud na volném vzduchu je 10 A při 60 °C. Kompatibilní řady jsou TeSys D, TeSys F a TeSys Deca.

Klíčové vlastnosti

• Řada: TeSys, TeSys Deca
• Označení výrobku: TeSys Deca
• Kód produktu: LADN206
• Typ produktu: blok pomocných kontaktů
• Krátký název zařízení: LADN
• Montážní umístění: přední
• Složení kontaktů: 2 NO
• Operace kontaktů: instantaneous
• Jmenovité pracovní napětí: 690 V AC 25...400 Hz
• Jmenovitý pracovní proud: 6 A při 120 V AC-15
• Jmenovitý pracovní proud: 1,04 A při 690 V AC-15
• Jmenovitý pracovní proud: 0,55 A při 125 V DC-13
• Jmenovitý pracovní proud: 0,1 A při 600 V DC-13
• Jmenovité izolační napětí: 690 V podle IEC 60947-5-1
• Jmenovité izolační napětí: 600 V podle UL
• Jmenovité izolační napětí: 600 V podle CSA
• Konvenční tepelný proud na volném vzduchu: 10 A při 60 °C
• Jmenovitá zapínací schopnost Irms: 140 A AC podle IEC 60947-5-1
• Jmenovitá zapínací schopnost Irms: 250 A DC podle IEC 60947-5-1
• Dovolené krátkodobé zatížení: 100 A při 60 °C po dobu 1 s
• Dovolené krátkodobé zatížení: 120 A při 60 °C po dobu 500 ms
• Dovolené krátkodobé zatížení: 140 A při 60 °C po dobu 100 ms
• Typ ochrany: GG fuse 10 A
• Mechanická životnost: 30 Mcycles
• Minimální spínací proud: 5 mA
• Minimální spínací napětí: 17 V
• Izolační odpor: > 10 MOhm
• Připojení - svorky: lugs-ring terminals, vnější průměr 8 mm
• Utahovací moment: 1,7 N.m
• Rozměry: 26 × 48 × 42 mm
• Barva: dark grey
• Stupeň krytí: IP20 podle IEC 60529
• Ochranná úprava: TH podle IEC 60068
• Teplota okolí pro provoz: -5...60 °C
• Teplota okolí pro uskladnění: -60...80 °C
• Provozní nadmořská výška: 3000 m
• Kompatibilita: TeSys D CAD, TeSys D LC1D, TeSys F LC1F, TeSys F CR1F, TeSys Deca CAD, TeSys Deca LC1D
• Standardy: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1, IEC 60335-1:Clause 30.2, IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ
• Certifikace výrobku: CB Scheme, UL, CSA, CCC, EAC, UKCA
