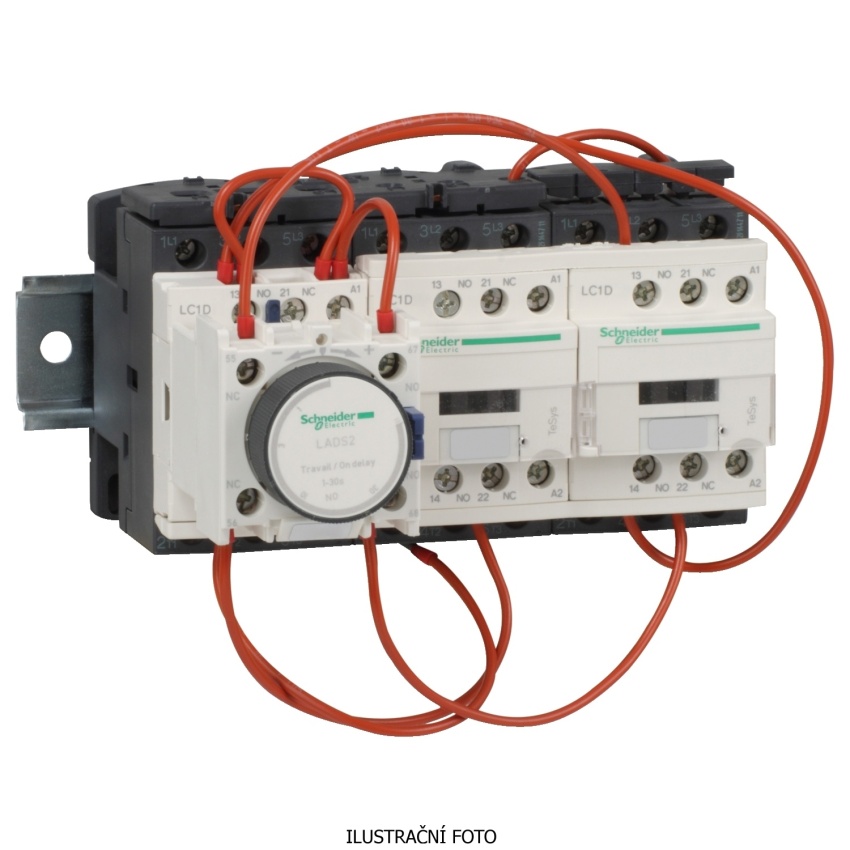

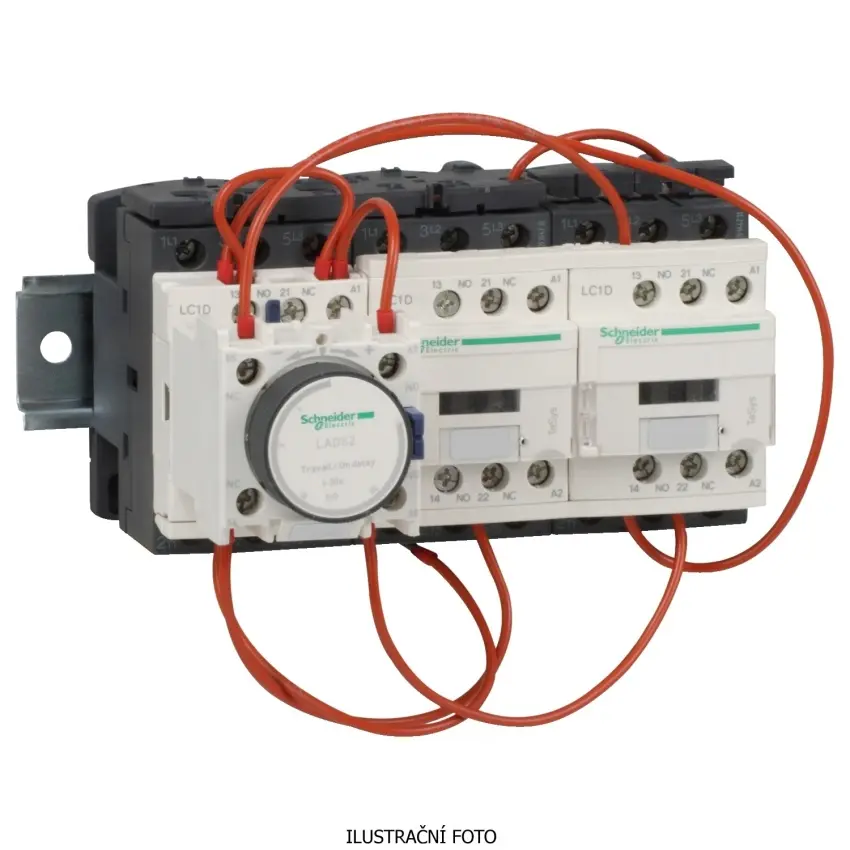

SCHN TESYS SPOUŠTĚČ Y/D 7,5KW 24VAC LC3D090AB7

TeSys D spouštěč hvězdicového trojúhelníku s 3 x 3P (3 NO) kontakty, 9 A, 24 V AC cívkou. ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82979102 Zkopírováno

Kód dodavatele: LC3D090AB7 Zkopírováno

EAN: 3389110545494 Zkopírováno

Montáž na lištu možná: Ano

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 24 - 24 V

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 24 - 24 V

Jmenovitý provozní proud Ie při AC-3, 400 V: 9 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
TeSys D spouštěč hvězdicového trojúhelníku s 3 x 3P (3 NO) kontakty, 9 A, 24 V AC cívkou.

TeSys D spouštěč hvězdicového trojúhelníku od Schneider Electric je určen pro spouštění a ochranu třífázových motorů. Disponuje 3 x 3P (3 NO) kontakty a je navržen pro ovládání cívkou s napětím 24 V AC. Maximální jmenovitý pracovní proud je 9 A.

Klíčové vlastnosti

  • 3 x 3P (3 NO) kontakty
  • Maximální jmenovitý pracovní proud: 9 A
  • Ovládání cívkou s napětím 24 V AC
Název parametru Hodnota
Montáž na lištu možná Ano
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Krytí (IP) IP20
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Jmenovitý provozní výkon NEMA 3.73 kW
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Stupeň krytí (NEMA) Ostatní
Funkce Stykač hvězda-trojúhelník
Šířka 143 mm
Hloubka 143 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 440 - 440 V
Provozní napětí AC 50 Hz 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Druh napětí pro ovládání AC
Výška 124 mm
Druh provozního napětí AC
