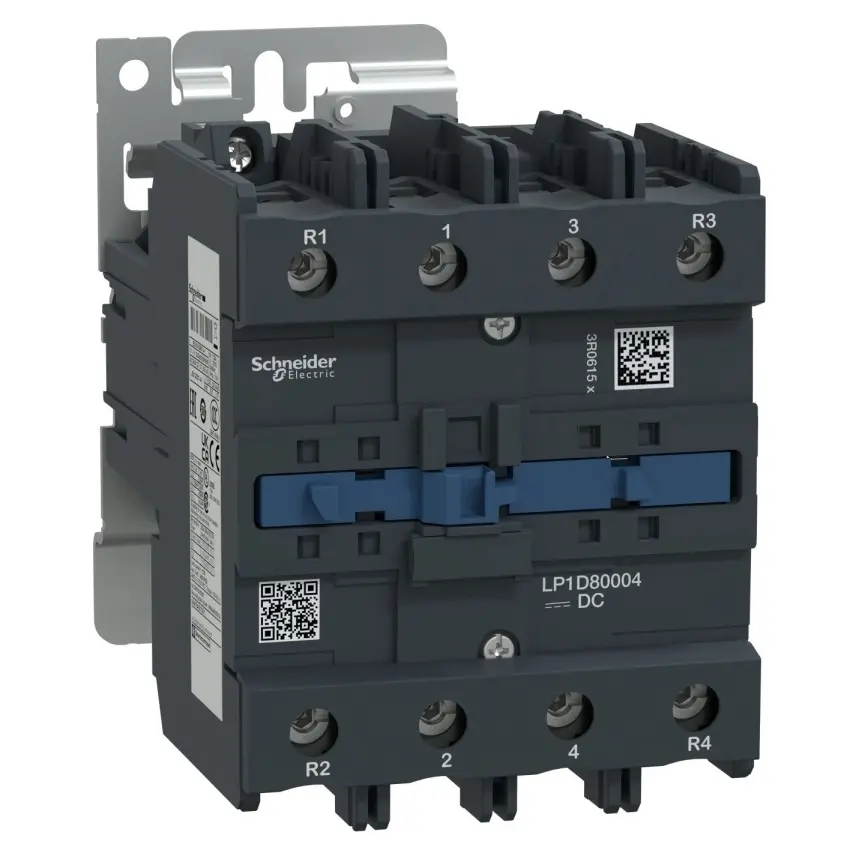

SCHN TESYS STYKAČ 4P(4Z) AC-1 LT/=440V 125A 110V DC CÍVKA LP1D80004FD

Schneider Electric LP1D80004FD stykač TeSys Deca 4P (4 Z), AC-1, pro odporovou zátěž, s jmenovitým pracovním proudem 125 A při ≤ 440 V AC a cívkou 110 V DC.

Schneider Electric LP1D80004FD je stykač z výrobkové řady TeSys Deca. Produkt má 4 póly se složením sílových kontaktů 4 Z a je určen pro odporovou zátěž v kategorii použití AC-1. Jmenovitý pracovní proud je 125 A při teplotě <60 °C a napětí ≤ 440 V AC pro výkonový obvod. Jmenovité pracovní napětí výkonového obvodu je ≤ 690 V AC při 25-400 Hz a ≤ 300 V DC. Ovládací napětí cívky je 110 V DC a stupeň krytí čelní části je IP20.

Klíčové vlastnosti

• Typ produktu: stykač
• Výrobce: Schneider Electric
• Výrobková řada: TeSys Deca
• Řada: TeSys
• Typ: LP1D80004FD
• Krátký název zařízení: LP1D
• Popis pólů: 4P
• Složení sílových kontaktů pólu: 4 Z
• Použití stykače: odporová zátěž
• Kategorie použití: AC-1
• Jmenovité pracovní napětí výkonového obvodu: ≤ 690 V AC, 25-400 Hz
• Jmenovité pracovní napětí výkonového obvodu: ≤ 300 V DC
• Jmenovitý pracovní proud AC-1: 125 A při <60 °C a ≤ 440 V AC
• Jmenovitý pracovní proud AC-3: 80 A při <60 °C a ≤ 440 V AC
• Jmenovitý pracovní proud AC-3e: 80 A při <60 °C a ≤ 440 V AC
• Jmenovitý pracovní proud AC-4: 55 A při <60 °C a ≤ 400 V AC
• Ovládací napětí cívky: 110 V DC
• Jmenovitý tepelný proud Ith: 125 A při 60 °C
• Jmenovitý izolační napětí Ui: 1000 V podle IEC 60947-4-1
• Jmenovité impulzní výdržné napětí Uimp: 8 kV
• Kategorie přepětí: III
• Stupeň znečištění: 3
• Mechanická životnost: 4 Mcyklů
• Elektrická životnost: 0,8 Mcyklů při 125 A AC-1 a Ue ≤ 440 V
• Typ ovládacího obvodu: DC
• Provedení cívky: bez vestavěného odrušovacího modulu
• Upevnění: deska nebo lišta
• Stupeň krytí: IP20 čelní
• Dovolená teplota okolního vzduchu: -40 až 60 °C
• Dovolená teplota okolního vzduchu: 60 až 70 °C se snížením zatížení
• Pracovní nadmořská výška: 0-3000 m
• Výška: 127 mm
• Šířka: 96 mm
• Hloubka: 181 mm
• Hmotnost přístroje: 2,685 kg
