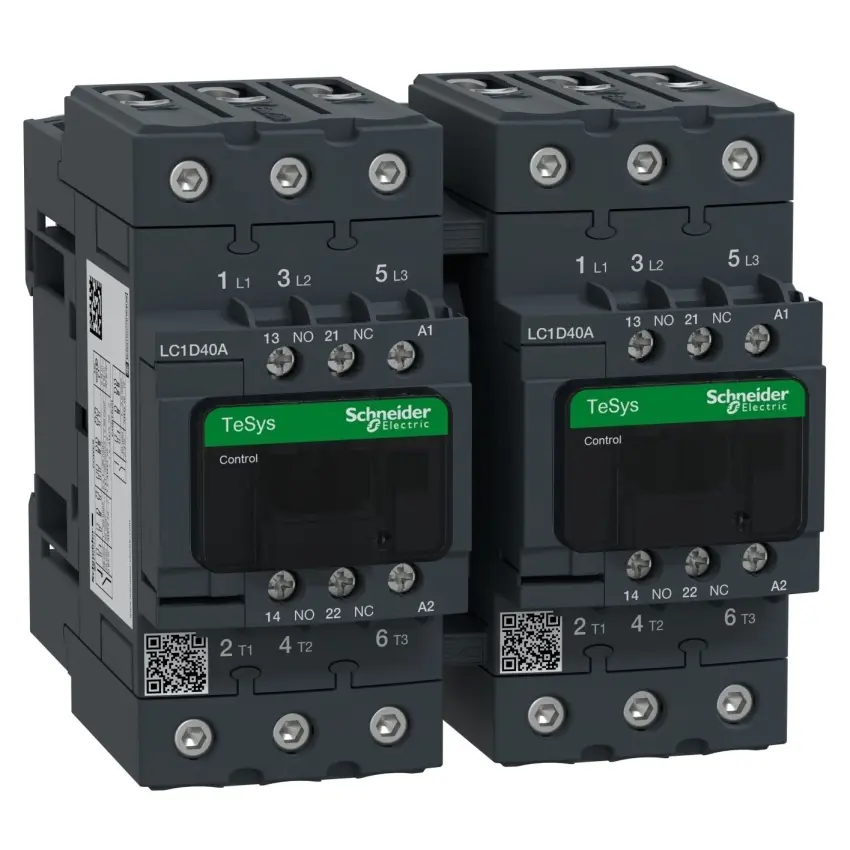

SCHN TESYS STYKAČ REVERZ 3P EVERLINK AC3 440V 40A CÍVKA 24V AC 50/60HZ LC2D40AB7
Schneider Electric LC2D40AB7 reverzační stykač TeSys Deca 3P (3 Z), AC-3, s jmenovitým pra...
Zobrazit více
Výrobce: SCHNEIDER ELECTRIC
Kód produktu: 83729100 Zkopírováno
Kód dodavatele: LC2D40AB7 Zkopírováno
EAN: 3389119409476 Zkopírováno
Montáž na lištu možná: Ano
Jmenovité řídicí napájecí napětí Us AC 60 Hz: 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz: 24 - 24 V
Jmenovitý provozní proud Ie při AC-3, 400 V: 40 A
Na objednání u dodavatele
K vyzvednutí na pobočkách na objednání
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání u dodavatele |
| Brno - Řečkovice | Na objednání u dodavatele |
| Blansko | Na objednání u dodavatele |
| Bystřice nad Pernštejnem | Na objednání u dodavatele |
| Čáslav | Na objednání u dodavatele |
| Česká Třebová | Na objednání u dodavatele |
| Hradec Králové | Na objednání u dodavatele |
| Hustopeče | Na objednání u dodavatele |
| Chotěboř | Na objednání u dodavatele |
| Jevíčko | Na objednání u dodavatele |
| Kladno | Na objednání u dodavatele |
| Kroměříž | Na objednání u dodavatele |
| Liberec | Na objednání u dodavatele |
| Pardubice | Na objednání u dodavatele |
| Praha 13 - Stodůlky | Na objednání u dodavatele |
| Praha 4 - Spořilov | Na objednání u dodavatele |
| Praha 9 - Horní Počernice | Na objednání u dodavatele |
| Prostějov | Na objednání u dodavatele |
| Rychnov nad Kněžnou | Na objednání u dodavatele |
| Sokolov | Na objednání u dodavatele |
| Svitavy | Na objednání u dodavatele |
| Šenov u Nového Jičína | Na objednání u dodavatele |
| Tišnov | Na objednání u dodavatele |
| Trutnov | Na objednání u dodavatele |
| Třebíč | Na objednání u dodavatele |
| Uherské Hradiště | Na objednání u dodavatele |
| Uherské Hradiště - Jaktáře | Na objednání u dodavatele |
| Velké Meziříčí | Na objednání u dodavatele |
| Vysoké Mýto | Na objednání u dodavatele |
| Zábřeh | Na objednání u dodavatele |
| Zastávka u Brna | Na objednání u dodavatele |
| Zlín | Na objednání u dodavatele |
| Žďár nad Sázavou | Na objednání u dodavatele |
Cenu a nákup zobrazíme po přihlášení
Ceny a objednávání jsou dostupné registrovaným firmám po přihlášení. Přihlaste se ke svému firemnímu účtu.
Schneider Electric LC2D40AB7 reverzační stykač TeSys Deca 3P (3 Z), AC-3, s jmenovitým pracovním proudem 40 A při <= 440 V AC a cívkou 24 V AC 50/60 Hz.
Schneider Electric LC2D40AB7 je reverzační stykač z řady TeSys Deca. Produkt má 3 póly se složením sílových kontaktů 3 Z a je určen pro ovládání motoru i odporovou zátěž. Jmenovitý pracovní proud je 40 A při <60 °C a napětí <= 440 V AC v kategorii AC-3. Napětí ovládacího obvodu je 24 V AC 50/60 Hz a výkonový obvod je připojován přes šroubovací svorky EverLink. Stykač je v provedení s předmontovanou reverzační sběrnicí a má pomocné kontakty 1 Z + 1 V.
Klíčové vlastnosti
- Typ produktu: reverzační stykač
- Výrobce: Schneider Electric
- Výrobková řada: TeSys Deca
- Typ: LC2D40AB7
- Krátký název zařízení: LC2D
- Popis pólů: 3P
- Složení sílových kontaktů pólu: 3 Z
- Kategorie použití: AC-3
- Použití stykače: ovládání motoru, odporová zátěž
- Napětí ovládacího obvodu: 24 V AC 50/60 Hz
- Typ ovládacího obvodu: AC při 50/60 Hz
- Složení pomocného kontaktu: 1 Z + 1 V
- Představení přístroje: s předmontovanou reverzační sběrnicí
- Připojení výkonového obvodu: šroubovací svorky EverLink
- Upevnění: lišta nebo deska
- Typ blokování: mechanické
- Stupeň krytí: IP20 čelní
- Jmenovité impulzní výdržné napětí Uimp: 6 kV
- Jmenovité izolační napětí Ui výkonového obvodu: 690 V podle IEC 60947-4-1
- Mechanická životnost: 6 Mcyklů
- Elektrická životnost: 1,5 Mcyklů při 40 A AC-3 a Ue <= 440 V
- Teplota okolního vzduchu pro provoz: -40 až 60 °C
- Provoz při 60 až 70 °C: se snížením zatížení
- Výška: 122 mm
- Šířka: 119 mm
- Hloubka: 120 mm
- Hmotnost přístroje: 1,87 kg
| Název parametru | Hodnota |
|---|---|
| Montáž na lištu možná | Ano |
| Jmenovité řídicí napájecí napětí Us AC 60 Hz | 24 - 24 V |
| Jmenovité řídicí napájecí napětí Us AC 50 Hz | 24 - 24 V |
| Jmenovitý provozní proud Ie při AC-3, 400 V | 40 A |
| Krytí (IP) | IP20 |
| Jmenovitý provozní proud Ie při AC-1, 400 V | 60 A |
| Jmenovitý provozní výkon NEMA | 22.4 kW |
| Druh el. připojení hlavního proudového obvodu | Šroubová svorka |
| Typ el. připojení pro pomocný a řídicí proudový obvod | Závitová přípojka |
| Jmenovitý provozní výkon při AC-3, 400 V | 18.5 kW |
| Stupeň krytí (NEMA) | Ostatní |
| Funkce | Reverzní stykač |
| Šířka | 119 mm |
| Hloubka | 120 mm |
| Počet pomocných spínacích kontaktů | 1 |
| Počet pomocných rozpínacích kontaktů | 1 |
| Provozní napětí AC 60 Hz | 440 - 440 V |
| Provozní napětí AC 50 Hz | 440 - 440 V |
| Počet hlavních spínacích kontaktů | 3 |
| Počet hlavních rozpojovacích kontaktů | 0 |
| Druh napětí pro ovládání | AC |
| Výška | 122 mm |
| Druh provozního napětí | AC |
