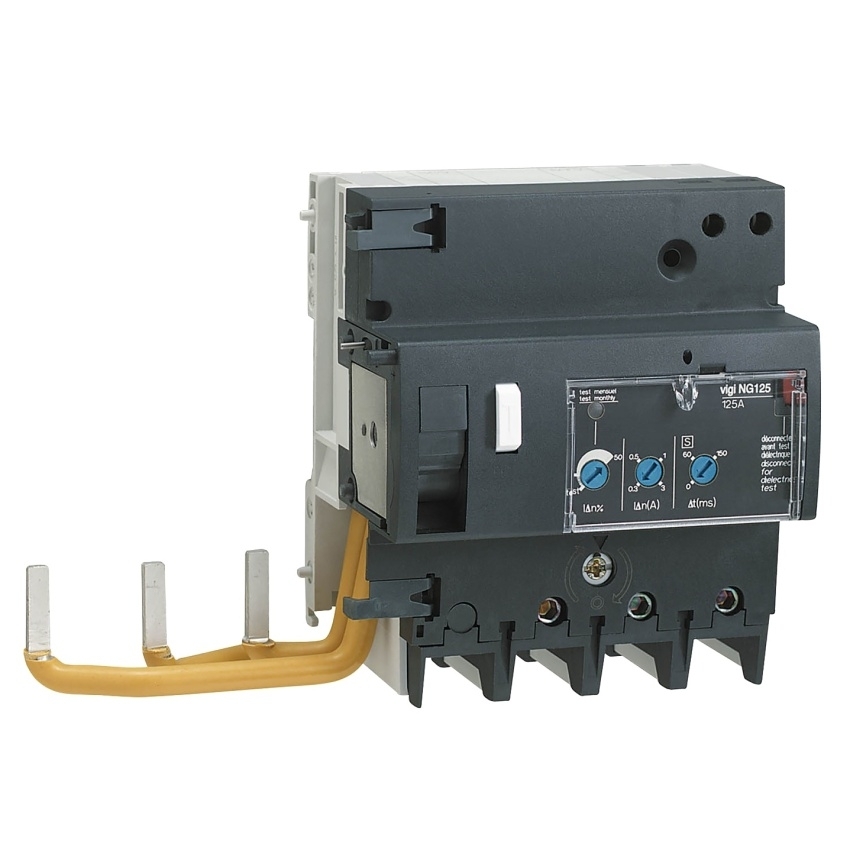

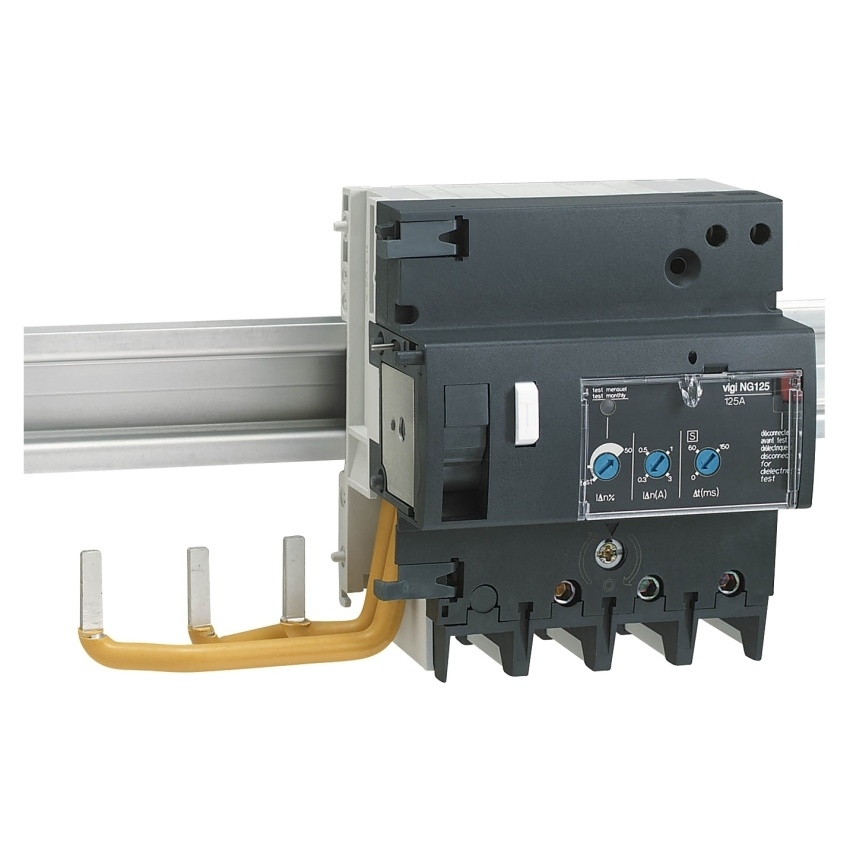

SCHNEIDER 19047 SPOUŠŤ CHR. VIGI NG125 3P 125A 0,3 A 3A REGL

Tento Vigi NG125 je modulární přídavný proudový chránič. Má 3P a jmenovitý proud je 125A. ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83495117 Zkopírováno

Kód dodavatele: 19047 Zkopírováno

EAN: 3303430190479 Zkopírováno

Jmenovitý proud: 125 A

Odolnost proti rázovému proudu: 5 kA

Jmenovitý svodový proud: 0.3 - 3 A

Teplota okolí během provozu: 25 - 60 °C

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​
Tento Vigi NG125 je modulární přídavný proudový chránič. Má 3P a jmenovitý proud je 125A. Třída zemní ochrany je typ A s citlivostí 300 mA a napěťově nezávislou technologií. Tento produkt chrání před zkratem, přetížením kabelů, úrazem elektrickým proudem při nepřímém kontaktu a nebezpečím požáru. Toto zařízení je kombinováno s jističem NG125, který zajišťuje ochranu proti zemnímu svodu a ochranu obvodu. Tento produkt je v souladu s normou IEC 60947-2. Jmenovité provozní napětí Ue je od 230VAC do 415VAC. Jmenovité izolační napětí Ui je 690VAC. Jmenovité impulzní výdržné napětí Uimp je 8 kV. Stupeň znečištění je 3. Lze namontovat na symetrickou lištu DIN 35 mm. Šířka v roztečích 9 mm je 11. Rozměry jsou (Š) 180 mm x (V) 118 mm x (H) 81 mm. Hmotnost je 0,75 kg. Stupeň krytí je IP20 a IP40 v pouzdře.
Název parametru Hodnota
Jmenovitý proud 125 A
Odolnost proti rázovému proudu 5 kA
Jmenovitý svodový proud 0.3 - 3 A
Teplota okolí během provozu 25 - 60 °C
Počet pólů 3
Krytí (IP) IP20
Provedení proti náhodnému sepnutí Ne
Typ svodového proudu A
Připojitelný průřez jednodrátového vodiče 16 - 70 mm2
Jmenovité impulzní výdržné napětí Uimp 8 kV
Kmitočet 50/60 Hz
Nastavitelná doba zpoždění Ano
Jmenovité provozní napětí Ui 690 V
Jmenovité napětí 230 - 415 V
Max. doba zpoždění 0 ms
Připojitelný průřez vícedrátového vodiče 10 - 50 mm2
S aretačním zařízením Ano
Stupeň znečištění 3
Nastavitelný jmenovitý chybový proud Ano
