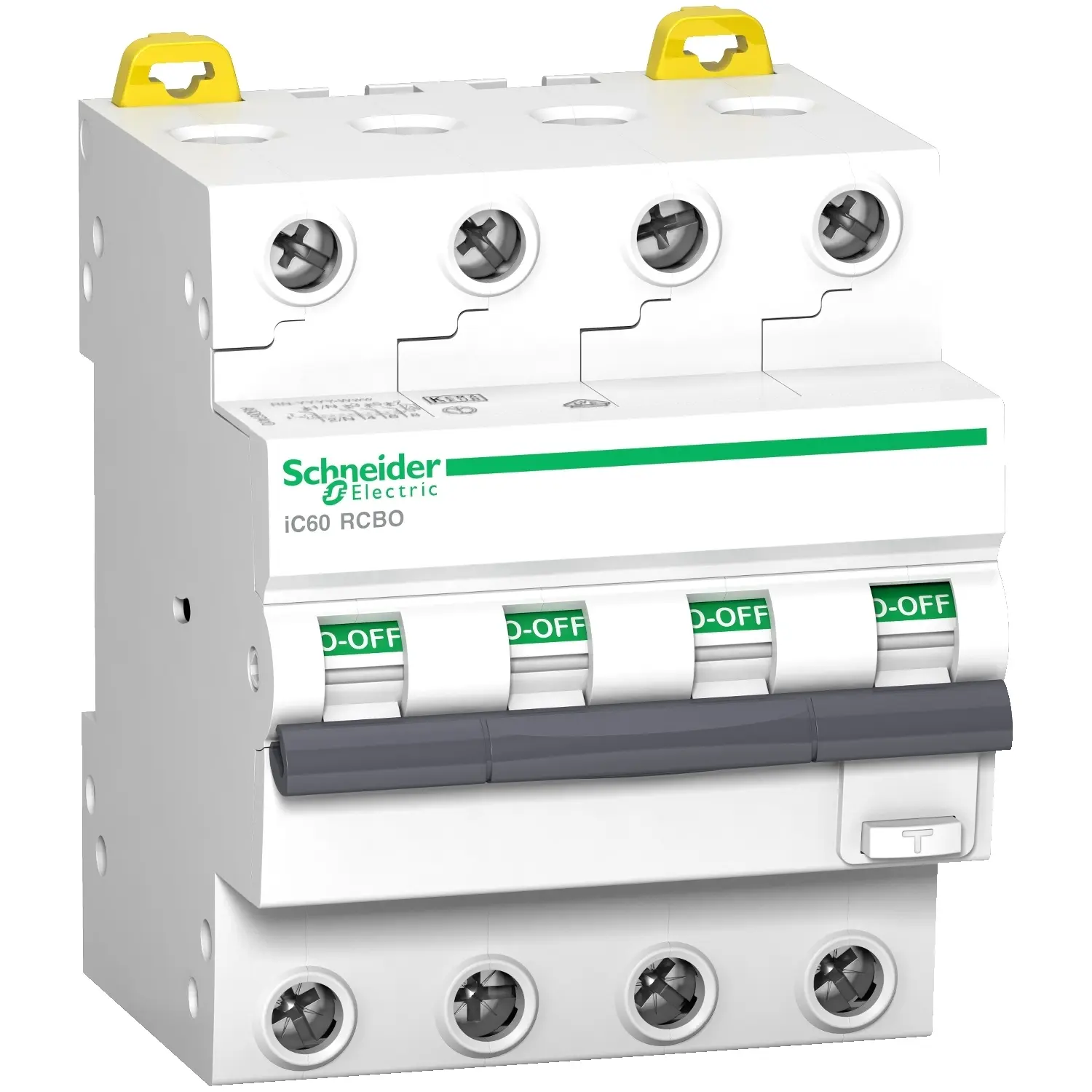

SCHNEIDER ACTI 9 CHRÁNIČ-JISTIČ 4P 32A 30MA C 6KA AC A9D57432

Schneider Electric Acti 9 - chránič-jistič 4P 32A 30mA C 6kA - třída ACActi 9 iC60 je modu... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83199146 Zkopírováno

Kód dodavatele: A9D57432 Zkopírováno

EAN: 3606481157744 Zkopírováno

Počet pólů (celkem): 4

Montážní hloubka: 45 mm

Připojitelný průřez jednodrátového vodiče: 1 - 35 mm2

Typ svodového proudu: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric Acti 9 - chránič-jistič 4P 32A 30mA C 6kA - třída AC

Acti 9 iC60 je modulární proudový chránič s nadproudovou ochranou (RCBO). Je to 4P RCBO se 4 chráněnými póly, jmenovitý proud 32 A a provozní napětí 380 VAC až 415 VAC. Třída proudového chrániče je typ AC s citlivostí 30 mA. Ochranné časové zpoždění uzemnění je okamžité. Vypínací schopnost při 280 VAC až 415 VAC je 6000 A podle ENC/IEC 61009-2-1 a 6 kA podle EN/IEC 60947 - 2. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného obvodu. Zelený pás Visisafe zaručuje fyzické otevření kontaktů a umožňuje tak provádění údržby. Mechanismus rychlého zavírání nezávislý na manuálním provozu zlepšuje jeho životnost. Tento produkt je v souladu s normami EN/IEC 60947-2 a ENC/IEC 61009-2-1. Elektrická životnost dosahuje až 10000 cyklů a mechanická odolnost stoupne až na 20000 cyklů. Provozní napětí Ue je 380 VAC až 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 4 kV. Frekvence je 50 Hz. Lze ji upevnit na lištu DIN. Šířka v roztečí 9 mm je 8. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 86 mm x (H) 78 mm. Hmotnost je 423 g. Má stupeň ochrany IP20 (podle normy IEC/EN 60529) a stává se jednou z modulárních skříní IP40. Provozní teplota je od -25 °C do 40 °C. Skladovací teplota je od -40 °C do 70 °C.

Název parametru Hodnota
Počet pólů (celkem) 4
Montážní hloubka 45 mm
Připojitelný průřez jednodrátového vodiče 1 - 35 mm2
Typ svodového proudu AC
Druh napětí AC
Odolnost proti rázovému proudu 0.25 kA
Společně spínaný neutrální vodič Ne
Krytí (IP) IP20
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Jmenovité impulzní výdržné napětí Uimp 4 kV
Vypínací charakteristika C
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Šířka v modulárních jednotkách 4
Počet jištěných pólů 4
Jmenovitý svodový proud 0.03 A
Vypínací charakteristika Bez zpoždění
Kmitočet 50 Hz
Teplota okolí během provozu -25 - 40 °C
Provedení proti náhodnému sepnutí Ne
Jmenovitá vypínací schopnost dle IEC 60947-2 6 kA
Kategorie přepětí 3
Třída omezení energie 1
Jmenovitý proud 32 A
Jmenovité napětí 400 V
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Stupeň znečištění 2
S aretačním zařízením Ne
Ztrátový výkon 3.67 W
Způsob montáže DIN lišta
