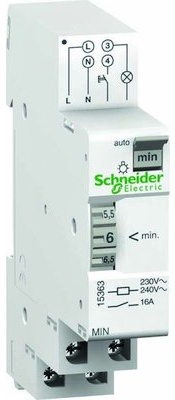

SCHNEIDER ACTI9 AUTOMAT SCHOD MIN 16A 1-7MIN 15363

Elektromechanické časové relé - schodišťový automat. Funkce: Umožňuje zapnutí ovládacího k... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 41990255 Zkopírováno

Kód dodavatele: 15363 Zkopírováno

EAN: 3303430153634 Zkopírováno

Způsob montáže: DIN lišta

Funkce: Ostatní

Montážní hloubka: 68 mm

Zpoždění rozpojení: 1 - 7 min

Na objednání obvykle do 9 dnů

K vyzvednutí na pobočkách obvykle do 9 dnů

Popis Parametry
Elektromechanické časové relé - schodišťový automat. Funkce: Umožňuje zapnutí ovládacího kontaktu a jeho vypnutí po uplynutí nastaveného času. Řídicí obvod: Ovládání standardními nebo podsvětlenými tlačítky. Funkce automatické ochrany relé vypne, pokud dojde k překročené max. příkonu 50 mA.

Dva provozní režimy spouštěné tlačítkem na čelní straně:
Automatický režim: provoz v režimu časového relé, časování nastavitelné v rozsahu 1 až 7 min., nastavení v krocích po 15 s pomocí kolečka, po stisknutí tlačítka se odpočítávání časového zpoždění vrátí na začátek.
Manuální režim: nepřetržité svícení.
Speciální krytka pro izolaci svorek.

1 šroubová svorka na pól pro kabely až do 6 mm2. Volba typu připojení (3 nebo 4 vodiče) pomocí přepínače.
Název parametru Hodnota
Způsob montáže DIN lišta
Funkce Ostatní
Montážní hloubka 68 mm
Zpoždění rozpojení 1 - 7 min
Šířka v modulárních jednotkách 1
Řídicí napětí 1 230 - 230 V
Typ řídicího napětí 1 AC
Kmitočet řídicího napětí 1 50 - 50 Hz
Druh zapojení 3 a 4vodičový obvod
Předběžná výstraha vypnutí Bez
Sériové zapojení Bez
Typ napájecího napětí AC
Napájecí napětí 230 - 230 V
Max. zatížení žárovky 2300 W
Max. zatížení zářivky 2300 VA
Max. zatížení zářivky (dvojitý obvod) 2300 VA
Max. zatížení zářivky (paralelní kompenzace) 1300 VA
Jmenovitý spínací proud 16 A
Tlačítko proudu pro doutnavku 50 mA
Funkce proudového rázu, volitelná Ne
Počet spínacích kontaktů 1
Max. spínací proud (cos fí = 0,6) 10 A
Počet rozpínacích kontaktů 0
Počet přepínacích kontaktů 0
Všechny parametry
Název parametru Hodnota
Způsob montáže DIN lišta
Funkce Ostatní
Montážní hloubka 68 mm
Zpoždění rozpojení 1 - 7 min
Šířka v modulárních jednotkách 1
Řídicí napětí 1 230 - 230 V
Typ řídicího napětí 1 AC
Kmitočet řídicího napětí 1 50 - 50 Hz
Druh zapojení 3 a 4vodičový obvod
Předběžná výstraha vypnutí Bez
Sériové zapojení Bez
Typ napájecího napětí AC
Napájecí napětí 230 - 230 V
Max. zatížení žárovky 2300 W
Max. zatížení zářivky 2300 VA
Max. zatížení zářivky (dvojitý obvod) 2300 VA
Max. zatížení zářivky (paralelní kompenzace) 1300 VA
Jmenovitý spínací proud 16 A
Tlačítko proudu pro doutnavku 50 mA
Funkce proudového rázu, volitelná Ne
Počet spínacích kontaktů 1
Max. spínací proud (cos fí = 0,6) 10 A
Počet rozpínacích kontaktů 0
Počet přepínacích kontaktů 0
