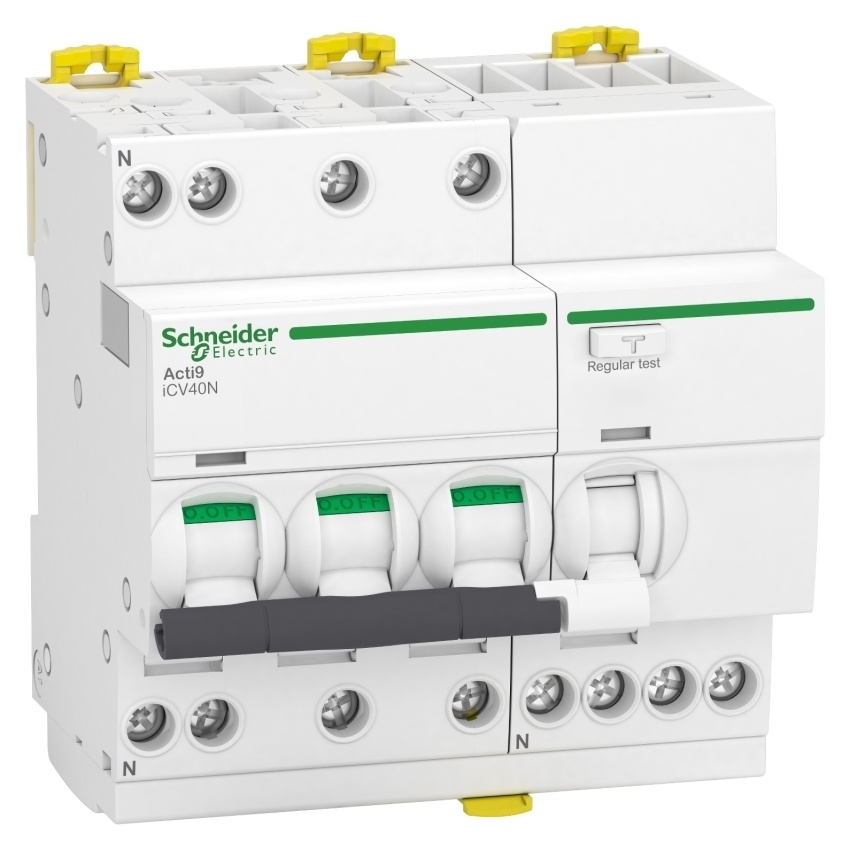

SCHNEIDER ACTI9 CHRÁNIČ-JISTIČ 3P+N 32A C 6KA 30MA A ICV40N A9DC3732

Chránič-jistič Schneider Acti9 iCV40 A9DC3732, 3P+N, 32 A, char. C, 6 kA, 30 mA, typ A. ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83726318 Zkopírováno

Kód dodavatele: A9DC3732 Zkopírováno

EAN: 3606481328670 Zkopírováno

Jmenovité napětí: 400 V

Jmenovitý proud: 32 A

Odolnost proti rázovému proudu: 0.25 kA

Společně spínaný neutrální vodič: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Chránič-jistič Schneider Acti9 iCV40 A9DC3732, 3P+N, 32 A, char. C, 6 kA, 30 mA, typ A.

Schneider A9DC3732 je modulový chránič-jistič Acti9 iCV40 v provedení 3P+N se 3 chráněnými póly. Jmenovitý proud je 32 A, vypínací charakteristika C, vybavovací reziduální proud 30 mA a třída proudového chrániče Typ A. Jmenovité pracovní napětí je 400 V AC při 50/60 Hz a vypínací schopnost Icn činí 6000 A podle EN/IEC 61009-2-1. Přístroj je určen pro montáž na DIN lištu, má integrovanou ochranu proti reziduálnímu proudu a provedení s okamžitým vybavením.

Klíčové vlastnosti

  • Chránič-jistič Acti9 iCV40
  • Typ A9DC3732
  • Provedení 3P+N
  • 3 chráněné póly
  • Jmenovitý proud 32 A
  • Charakteristika C
  • Vypínací schopnost Icn 6000 A
  • Citlivost 30 mA
  • Třída proudového chrániče Typ A
  • Jmenovité pracovní napětí 400 V AC
  • Frekvence 50/60 Hz
  • Okamžité vybavení
  • Montáž na DIN lištu
  • Šířka 90 mm
  • Výška 93 mm
  • Hloubka 73 mm
  • Stupeň krytí IP20
Název parametru Hodnota
Jmenovité napětí 400 V
Jmenovitý proud 32 A
Odolnost proti rázovému proudu 0.25 kA
Společně spínaný neutrální vodič Ano
Třída omezení energie 3
Kategorie přepětí 3
Krytí (IP) IP20
Typ svodového proudu A
Připojitelný průřez jednodrátového vodiče 1 - 16 mm2
Druh napětí AC
Jmenovité provozní napětí Ui 440 V
Připojitelný průřez vícedrátového vodiče 1 - 10 mm2
S aretačním zařízením Ano
Stupeň znečištění 3
Teplota okolí během provozu -25 - 60 °C
Vypínací charakteristika C
Provedení proti náhodnému sepnutí Ne
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Kmitočet 50/60 Hz
Šířka v modulárních jednotkách 5
Počet jištěných pólů 3
Jmenovitý svodový proud 0.03 A
Montážní hloubka 44 mm
Počet pólů (celkem) 4
Vypínací charakteristika Bez zpoždění
Ztrátový výkon 13.4 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Způsob montáže DIN lišta
