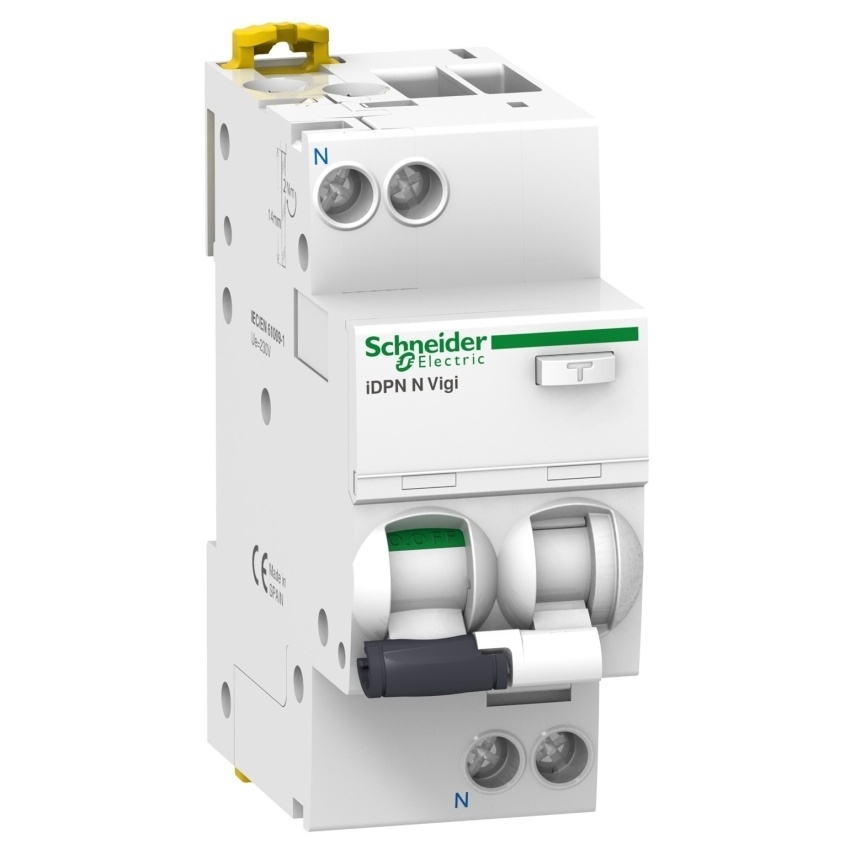

SCHNEIDER ACTI9 CHRÁNIČ JISTIČ KOMBI IDPN N VIGI 40A C 30MA A A9D32640

Acti 9 iDPN N Vigi je proudový chránič s nadproudovou ochranou (RCBO) z řady Acti 9, 1p+N,... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83489011 Zkopírováno

Kód dodavatele: A9D32640 Zkopírováno

EAN: 3606480472114 Zkopírováno

Jmenovité napětí: 230 V

Jmenovitý proud: 40 A

Odolnost proti rázovému proudu: 0.25 kA

Společně spínaný neutrální vodič: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Acti 9 iDPN N Vigi je proudový chránič s nadproudovou ochranou (RCBO) z řady Acti 9, 1p+N, 40A, 30mA, třída A. Tento chránič je určen pro distribuci elektrické energie a má umístěný nulový vodič vlevo. Je navržen pro AC sítě a spouští se při nadproudových a zkratových situacích. Doba zpoždění spouštění chrániče je mžiková. Třída chrániče je typu A.

Název parametru Hodnota
Jmenovité napětí 230 V
Jmenovitý proud 40 A
Odolnost proti rázovému proudu 0.25 kA
Společně spínaný neutrální vodič Ano
Třída omezení energie 3
Kategorie přepětí 3
Krytí (IP) IP20
Typ svodového proudu A
Připojitelný průřez jednodrátového vodiče 1 - 16 mm2
Druh napětí AC
Jmenovité provozní napětí Ui 400 V
Připojitelný průřez vícedrátového vodiče 1 - 10 mm2
S aretačním zařízením Ano
Stupeň znečištění 3
Teplota okolí během provozu -25 - 60 °C
Vypínací charakteristika C
Provedení proti náhodnému sepnutí Ne
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Kmitočet 50 Hz
Šířka v modulárních jednotkách 2
Počet jištěných pólů 1
Jmenovitý svodový proud 0.03 A
Montážní hloubka 44 mm
Počet pólů (celkem) 2
Vypínací charakteristika Ostatní
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Ztrátový výkon 10.4 W
Způsob montáže DIN lišta
