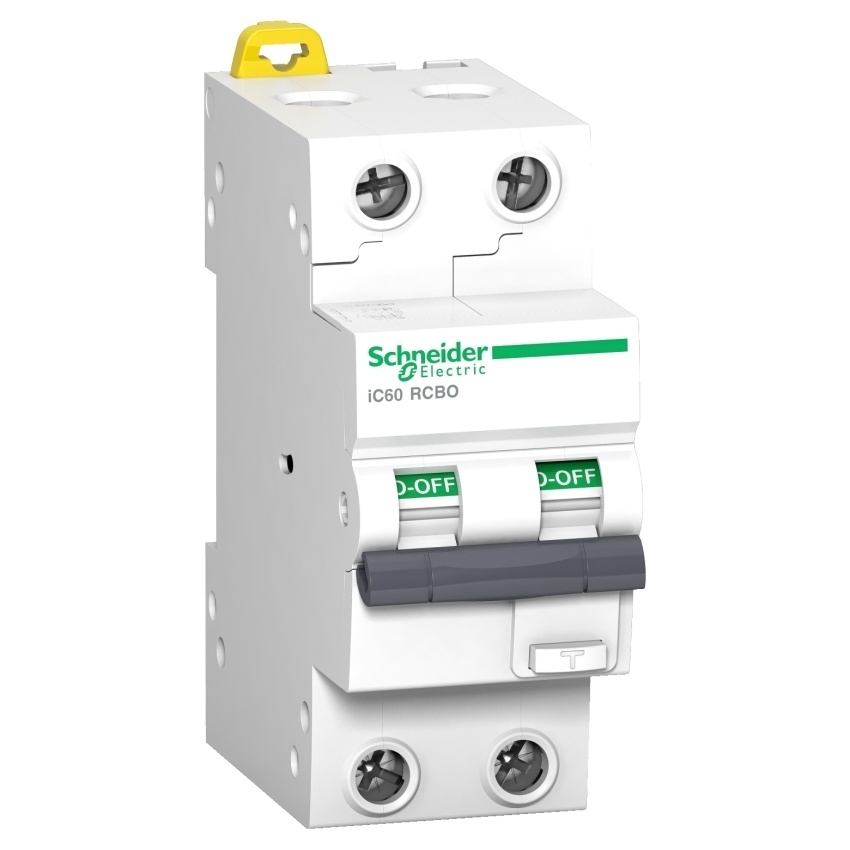

SCHNEIDER ACTI9 CHRÁNIČ KOMBI IC60 2P 16A 30MA C 10KA AC A9D07216

Schneider Electric A9D07216Residual current breaker with overcurrent protection (RCBO), Ac... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83479421 Zkopírováno

Kód dodavatele: A9D07216 Zkopírováno

EAN: 3606481157324 Zkopírováno

Montážní hloubka: 45 mm

Počet pólů (celkem): 2

Připojitelný průřez jednodrátového vodiče: 1 - 35 mm2

Typ svodového proudu: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric A9D07216

Residual current breaker with overcurrent protection (RCBO), Acti9 iC60, 2P, 16A, C curve, 10000A/15kA, AC type, 30mA

Název parametru Hodnota
Montážní hloubka 45 mm
Počet pólů (celkem) 2
Připojitelný průřez jednodrátového vodiče 1 - 35 mm2
Typ svodového proudu AC
Druh napětí AC
Odolnost proti rázovému proudu 0.25 kA
Společně spínaný neutrální vodič Ne
Krytí (IP) IP20
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
Jmenovité impulzní výdržné napětí Uimp 4 kV
Vypínací charakteristika C
Jmenovitá zkratová vypínací schopnost podle EN 61009 10 kA
Šířka v modulárních jednotkách 2
Počet jištěných pólů 2
Jmenovitý svodový proud 0.03 A
Vypínací charakteristika Bez zpoždění
Kmitočet 50 Hz
Teplota okolí během provozu -25 - 60 °C
Provedení proti náhodnému sepnutí Ne
Jmenovitá vypínací schopnost dle IEC 60947-2 15 kA
Kategorie přepětí 3
Třída omezení energie 3
Jmenovitý proud 16 A
Jmenovité napětí 230 V
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Stupeň znečištění 2
S aretačním zařízením Ne
Ztrátový výkon 4.9 W
Způsob montáže DIN lišta
Všechny parametry
Název parametru Hodnota
Montážní hloubka 45 mm
Počet pólů (celkem) 2
Připojitelný průřez jednodrátového vodiče 1 - 35 mm2
Typ svodového proudu AC
Druh napětí AC
Odolnost proti rázovému proudu 0.25 kA
Společně spínaný neutrální vodič Ne
Krytí (IP) IP20
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
Jmenovité impulzní výdržné napětí Uimp 4 kV
Vypínací charakteristika C
Jmenovitá zkratová vypínací schopnost podle EN 61009 10 kA
Šířka v modulárních jednotkách 2
Počet jištěných pólů 2
Jmenovitý svodový proud 0.03 A
Vypínací charakteristika Bez zpoždění
Kmitočet 50 Hz
Teplota okolí během provozu -25 - 60 °C
Provedení proti náhodnému sepnutí Ne
Jmenovitá vypínací schopnost dle IEC 60947-2 15 kA
Kategorie přepětí 3
Třída omezení energie 3
Jmenovitý proud 16 A
Jmenovité napětí 230 V
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Stupeň znečištění 2
S aretačním zařízením Ne
Ztrátový výkon 4.9 W
Způsob montáže DIN lišta
