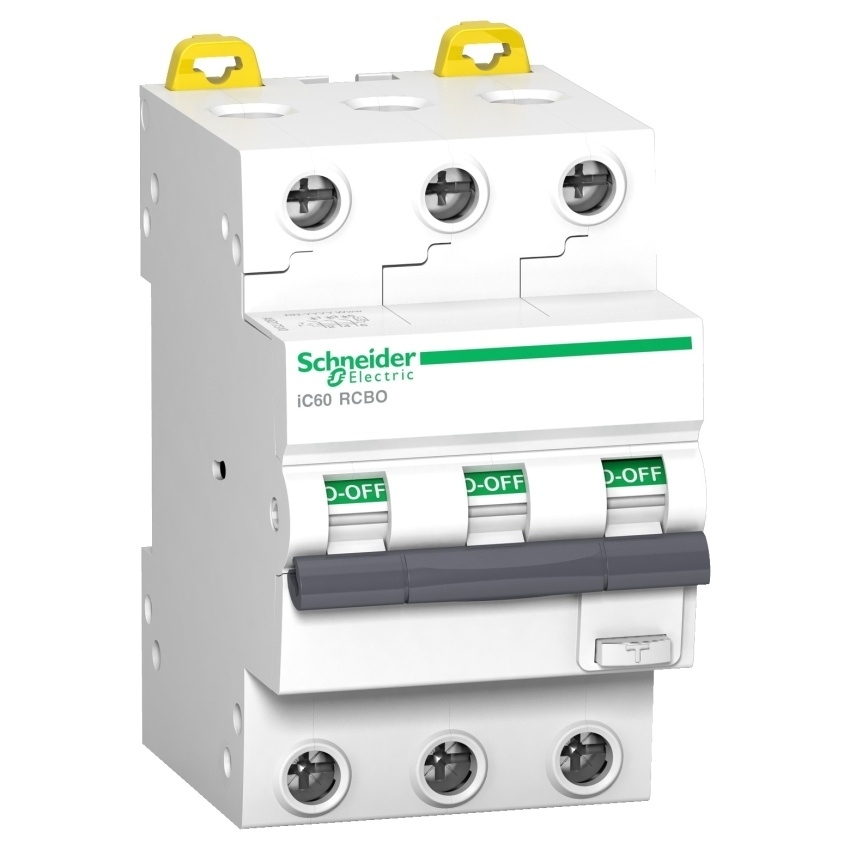

SCHNEIDER ACTI9 CHRÁNIČ KOMBI IC60 RCBO 3P 32A 30 C 10KAMA A A9D17332

Tento Acti 9 iC60 RCBO je modulární a spolehlivý proudový chránič s nadproudovou ochranou ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83492947 Zkopírováno

Kód dodavatele: A9D17332 Zkopírováno

EAN: 3606481157973 Zkopírováno

Jmenovité napětí: 400 V

Jmenovitý proud: 32 A

Odolnost proti rázovému proudu: 0.25 kA

Společně spínaný neutrální vodič: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Tento Acti 9 iC60 RCBO je modulární a spolehlivý proudový chránič s nadproudovou ochranou (RCBO). Jedná se o 3P RCBO se 3 chráněnými póly, jmenovitý proud je 32A a provozní napětí je 220VAC až 240VAC. Vypínací schopnost při 220VAC až 240VAC je 10kA podle EN/IEC 61009-2-1. Vypínací schopnost při 220VAC až 240VAC je 15kA podle EN/IEC 60947-2. Elektrická výdrž dosahuje až 10 000 cyklů a mechanická až 20 000 cyklů. Stupeň krytí je IP20 a IP40 v pouzdře. Je montovatelný na DIN lištu. Umístění zařízení v systému je vnější a třída ochrany proti zemnímu svodu je typ A. Tento produkt je v souladu s EN/IEC 60947-2 a EN/IEC 61009-2-1.

Název parametru Hodnota
Jmenovité napětí 400 V
Jmenovitý proud 32 A
Odolnost proti rázovému proudu 0.25 kA
Společně spínaný neutrální vodič Ne
Třída omezení energie 1
Kategorie přepětí 3
Krytí (IP) IP20
Typ svodového proudu A
Připojitelný průřez jednodrátového vodiče 1 - 35 mm2
Druh napětí AC
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
S aretačním zařízením Ne
Stupeň znečištění 2
Teplota okolí během provozu -25 - 40 °C
Vypínací charakteristika C
Jmenovitá vypínací schopnost dle IEC 60947-2 15 kA
Provedení proti náhodnému sepnutí Ne
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
Kmitočet 50 Hz
Šířka v modulárních jednotkách 3
Počet jištěných pólů 3
Jmenovitý svodový proud 0.03 A
Montážní hloubka 45 mm
Počet pólů (celkem) 3
Vypínací charakteristika Bez zpoždění
Ztrátový výkon 3.67 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 10 kA
Způsob montáže DIN lišta
