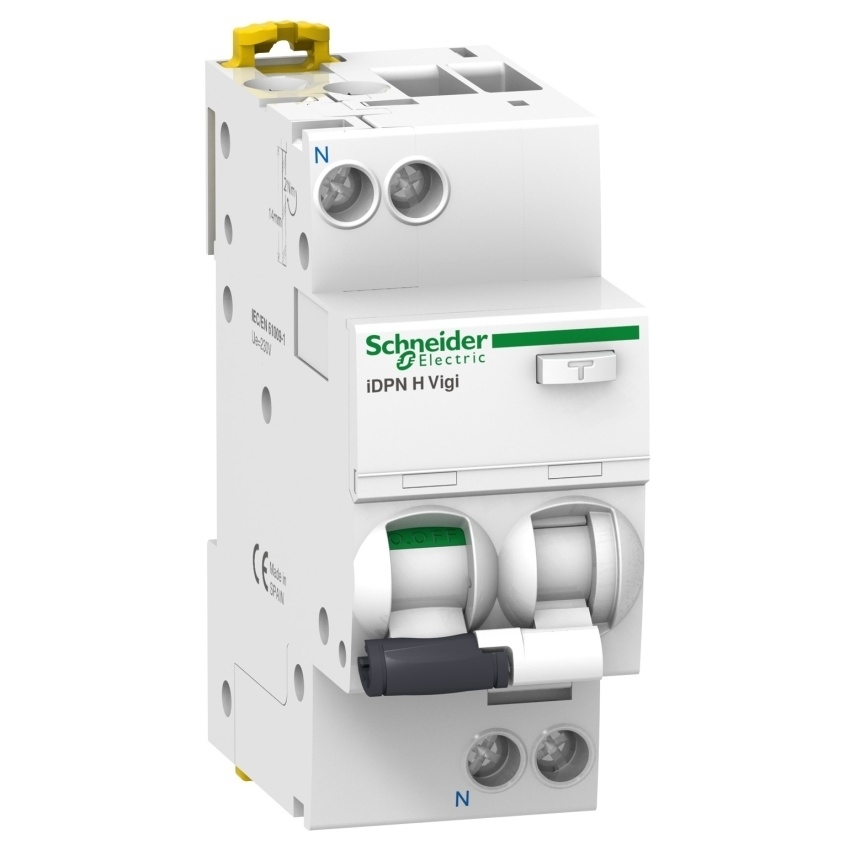

SCHNEIDER ACTI9 CHRÁNIČ KOMBI IDPN H VIGI 20A C 300MA A A9D47620

Schneider Electric A9D47620 Acti 9 iDPN H Vigi chránič-jistič 1P + N, 20 A, charakteristik... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83727013 Zkopírováno

Kód dodavatele: A9D47620 Zkopírováno

EAN: 3606480484490 Zkopírováno

Jmenovité napětí: 230 V

Jmenovitý proud: 20 A

Odolnost proti rázovému proudu: 0.25 kA

Společně spínaný neutrální vodič: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Schneider Electric A9D47620 Acti 9 iDPN H Vigi chránič-jistič 1P + N, 20 A, charakteristika C, citlivost 300 mA, třída proudového chrániče A.

Schneider Electric A9D47620 je chránič-jistič Acti 9 iDPN H Vigi v provedení 1P + N. Produkt má jmenovitý proud 20 A, charakteristiku C a citlivost proudového chrániče 300 mA. Třída proudového chrániče je typ A a provedení jednotky spouští je tepelně-magnetické. Jmenovité pracovní napětí je 230-240 V AC při 50 Hz. Zařízení je určeno pro montáž nacvaknutím na DIN lištu a má integrovaný proudový chránič.

Klíčové vlastnosti

  • Typ produktu: chránič-jistič
  • Výrobce: Schneider Electric
  • Řada: Acti 9
  • Označení výrobku: Acti 9 iDPN Vigi
  • Krátký název zařízení: iDPN H Vigi
  • Typ: A9D47620
  • Popis pólů: 1P + N
  • Počet chráněných pólů: 1
  • Umístění nulového vodiče: vlevo
  • Jmenovitý proud In: 20 A
  • Typ charakteristiky: C
  • Citlivost chrániče: 300 mA
  • Třída proudového chrániče: typ A
  • Typ sítě: AC
  • Frekvence sítě: 50 Hz
  • Jmenovité pracovní napětí Ue: 230-240 V AC
  • Provedení jednotky spouští: tepelně-magnetická
  • Provedení proudového chrániče: napěťově nezávislý
  • Doba zpoždění spouště proudového chrániče: mžiková
  • Vypínací schopnost Icn: 10000 A
  • Jmenovitá provozní vypínací schopnost Ics: 7500 A
  • Třída omezení: 3
  • Jmenovité izolační napětí Ui: 400 V AC
  • Jmenovité impulzní výdržné napětí Uimp: 4 kV
  • Signalizace polohy kontaktu: ano
  • Typ ovládání: páčka
  • Montážní režim: nacvaknutím
  • Upevnění: DIN lišta
  • Krytí: IP20, IP40 v modulárním rozvaděči
  • Výška: 85 mm
  • Šířka: 36 mm
  • Hloubka: 73 mm
  • Hmotnost přístroje: 125 g
  • Barva: bílá
Název parametru Hodnota
Jmenovité napětí 230 V
Jmenovitý proud 20 A
Odolnost proti rázovému proudu 0.25 kA
Společně spínaný neutrální vodič Ano
Třída omezení energie 3
Kategorie přepětí 3
Krytí (IP) IP20
Typ svodového proudu A
Připojitelný průřez jednodrátového vodiče 1 - 16 mm2
Druh napětí AC
Jmenovité provozní napětí Ui 400 V
Připojitelný průřez vícedrátového vodiče 1 - 10 mm2
S aretačním zařízením Ano
Stupeň znečištění 3
Teplota okolí během provozu -25 - 60 °C
Vypínací charakteristika C
Provedení proti náhodnému sepnutí Ne
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
Kmitočet 50 Hz
Šířka v modulárních jednotkách 2
Počet jištěných pólů 1
Jmenovitý svodový proud 0.3 A
Montážní hloubka 44 mm
Počet pólů (celkem) 2
Vypínací charakteristika Bez zpoždění
Ztrátový výkon 5.1 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 10 kA
Způsob montáže DIN lišta
