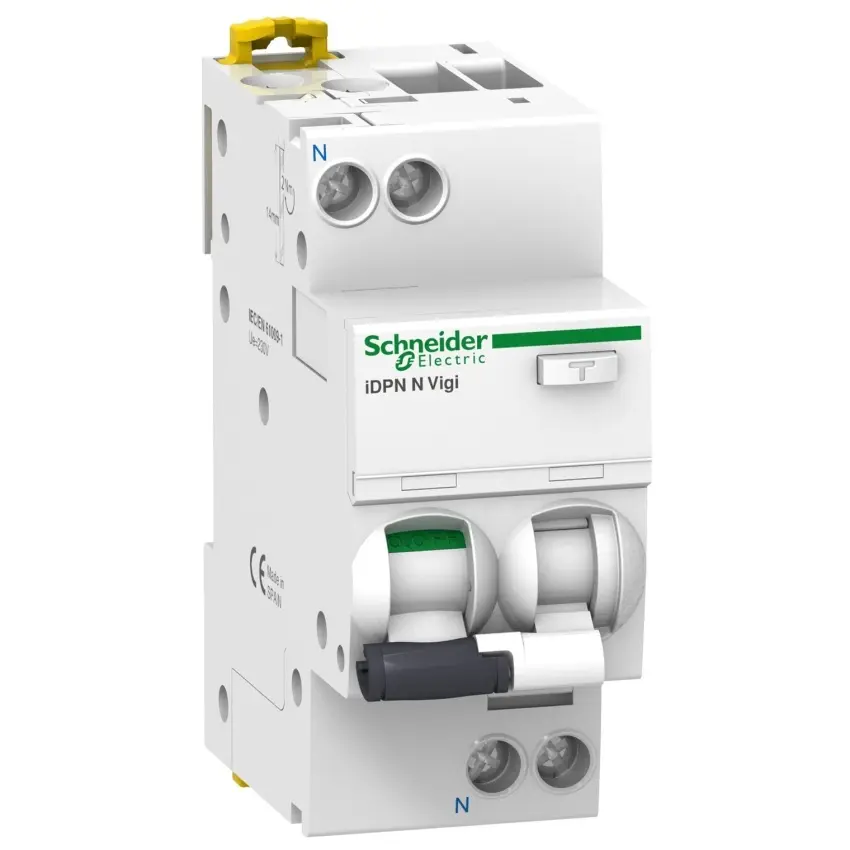

SCHNEIDER ACTI9 CHRÁNIČ KOMBI IDPN N VIGI 6A C 30MA A9D32606

Schneider Electric Acti 9 - chránič-jistič iDPN N Vigi - 1P + N - 6A - 30mA - třída AActi ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82979391 Zkopírováno

Kód dodavatele: A9D32606 Zkopírováno

EAN: 3606480472046 Zkopírováno

Počet pólů (celkem): 2

Montážní hloubka: 44 mm

Připojitelný průřez jednodrátového vodiče: 1 - 16 mm2

Typ svodového proudu: A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric Acti 9 - chránič-jistič iDPN N Vigi - 1P + N - 6A - 30mA - třída A

Acti 9 iDPN Vigi je modulární proudový chránič s nadproudovou ochranou (RCBO). Je to jistič 1P+N s 1 chráněnou pólovou, 6A inhodnocenou proudem a vypínací charakteristikou C. Třída proudového chrániče je typ A s citlivostí 30 mA. Ochranné časové zpoždění uzemnění je okamžité. Jmenovitá zkratová vypínací schopnost Icn je až 6000A podle normy EN/IEC 61009-2-1. Tento výrobek je chráněn proti zkratu, přetížení kabelu, úrazu elektrickým proudem při nepřímém kontaktu a nebezpečí požáru. Ukazatel zemní poruchy na přední straně umožňuje rychlou identifikaci typu poruchy. Přítomnost zeleného proužku zaručuje fyzické otevření kontaktů a umožňuje provádění operací. Tento produkt je v souladu se standardem ENG/IEC 61009-2-1. Má elektrickou výdrž až 20 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je 220 VAC až 240 VAC. Jmenovité izolační napětí Ui je 400 V AC. Impulzní výdržné napětí Uimp je 4 kV. Frekvence je 50 Hz. Lze ji upevnit na lištu DIN. Šířka v 9mm rozteč je 4. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 85 mm x H) 73 mm. Hmotnost je 125 g. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je od -25 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.

Název parametru Hodnota
Počet pólů (celkem) 2
Montážní hloubka 44 mm
Připojitelný průřez jednodrátového vodiče 1 - 16 mm2
Typ svodového proudu A
Druh napětí AC
Odolnost proti rázovému proudu 0.25 kA
Společně spínaný neutrální vodič Ano
Krytí (IP) IP20
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Jmenovité impulzní výdržné napětí Uimp 4 kV
Vypínací charakteristika C
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Šířka v modulárních jednotkách 2
Počet jištěných pólů 1
Jmenovitý svodový proud 0.03 A
Vypínací charakteristika Bez zpoždění
Kmitočet 50 Hz
Teplota okolí během provozu -25 - 60 °C
Provedení proti náhodnému sepnutí Ne
Kategorie přepětí 3
Třída omezení energie 3
Jmenovitý proud 6 A
Jmenovité napětí 230 V
Jmenovité provozní napětí Ui 400 V
Připojitelný průřez vícedrátového vodiče 1 - 10 mm2
Stupeň znečištění 3
S aretačním zařízením Ano
Ztrátový výkon 3 W
Způsob montáže DIN lišta
