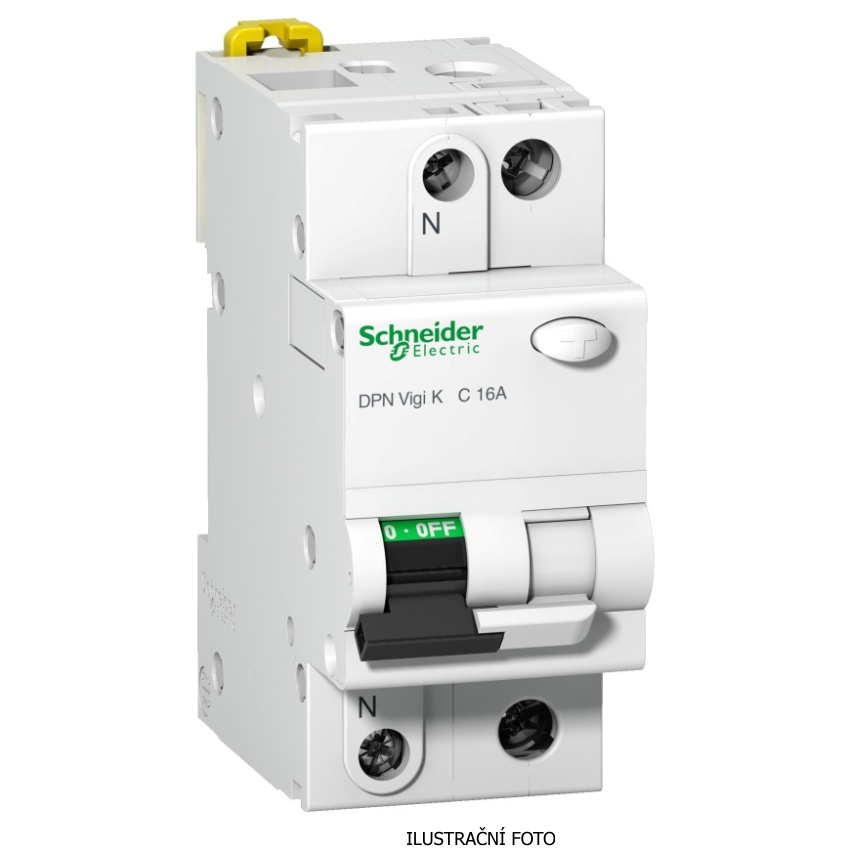

SCHNEIDER ACTI9 CHRÁNIČ KOMBI K60N 1PN 10A B 30MA 6KA A9D22610

Schneider Electric Acti 9 - chránič-jistič K60N 1PN 10A B 30mA 6kA ACActi 9 DPN Vigi K je ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81784474 Zkopírováno

Kód dodavatele: A9D22610 Zkopírováno

EAN: 3606480569371 Zkopírováno

Počet pólů (celkem): 2

Kategorie přepětí: 3

Jmenovité napětí: 240 V

Vypínací charakteristika: Bez zpoždění

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric Acti 9 - chránič-jistič K60N 1PN 10A B 30mA 6kA AC

Acti 9 DPN Vigi K je modulární proudový chránič s nadproudovou ochranou (RCBO). Je to jistič 1P+N s 1 chráněnou pólovou, 10A inhodnocenou proudem a s vypínací charakteristikou B. Třída proudového chrániče je typ AC s citlivostí 30 mA. Ochranné časové zpoždění uzemnění je okamžité. Jmenovitá zkratová vypínací schopnost Icn je až 6000A podle normy EN/IEC 61009-2-1. Tento výrobek je chráněn proti zkratu, přetížení kabelu, úrazu elektrickým proudem při nepřímém kontaktu a nebezpečí požáru. Ukazatel zemní poruchy na přední straně umožňuje rychlou identifikaci typu poruchy. Díky vysokému omezení a rychlému uzavření má delší životnost. Má testovací tlačítko. Tento produkt je v souladu se standardem ENG/IEC 61009-2-1. Má elektrickou výdrž až 20 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je 220 VAC až 240 VAC. Jmenovité izolační napětí Ui je 400 V AC. Impulzní výdržné napětí Uimp je 4 kV. Frekvence je 50 Hz. Lze ji upevnit na lištu DIN. Šířka v 9mm rozteč je 4. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 81 mm x (H) 72 mm. Hmotnost je 125 g. Má stupeň ochrany IP20. Norma IP40 se stává jednou z modulárních skříní podle normy IEC/EN 60529. Provozní teplota je od -5 °C do 40 °C. Skladovací teplota je od -30 °C do 70 °C.

Název parametru Hodnota
Počet pólů (celkem) 2
Kategorie přepětí 3
Jmenovité napětí 240 V
Vypínací charakteristika Bez zpoždění
Krytí (IP) IP20
Šířka v modulárních jednotkách 2
Kmitočet 50 Hz
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
Společně spínaný neutrální vodič Ano
Montážní hloubka 44 mm
Provedení proti náhodnému sepnutí Ne
Počet jištěných pólů 1
Třída omezení energie 3
Jmenovitý proud 10 A
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Vypínací charakteristika B
Jmenovité impulzní výdržné napětí Uimp 4 kV
Připojitelný průřez vícedrátového vodiče 1 - 16 mm2
Jmenovitý svodový proud 0.03 A
Stupeň znečištění 3
Druh napětí AC
Jmenovité provozní napětí Ui 400 V
Typ svodového proudu AC
Teplota okolí během provozu -5 - 40 °C
S aretačním zařízením Ne
Odolnost proti rázovému proudu 0.25 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Ztrátový výkon 3.2 W
Způsob montáže DIN lišta
