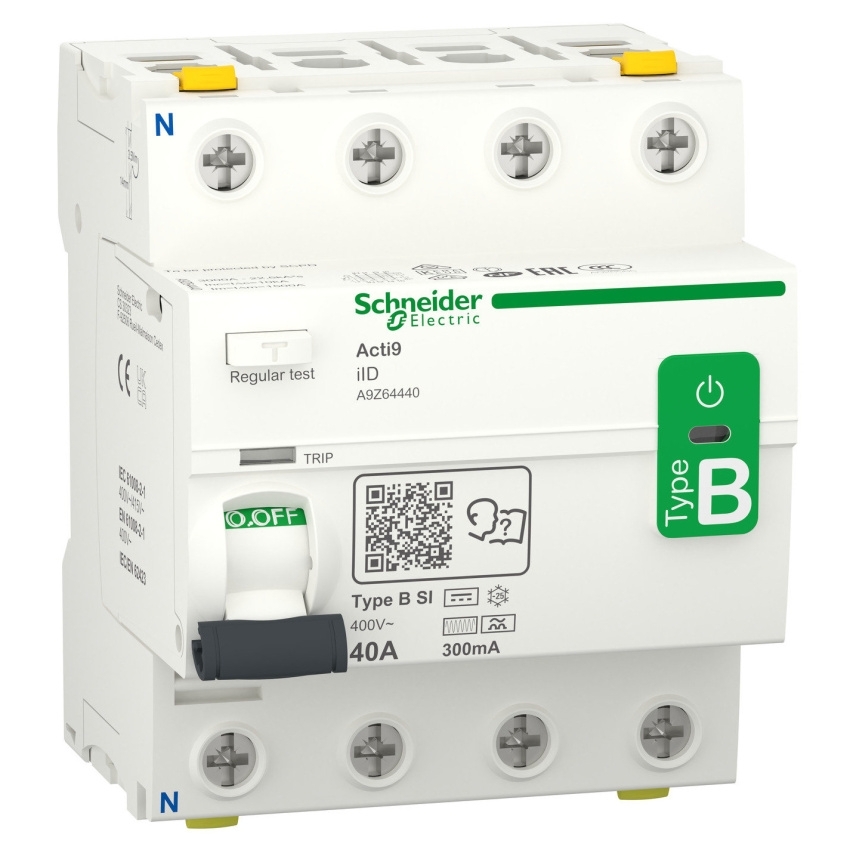

SCHNEIDER ACTI9 CHRÁNIČ PROUD IID 4P 40A 300MA TYP B-SI 400V A9Z64440

Schneider Electric A9Z64440 proudový chránič Acti 9 iID, 4P, 40 A, 300 mA, typ B-SI, pro s... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83728478 Zkopírováno

Kód dodavatele: A9Z64440 Zkopírováno

EAN: 3606489502829 Zkopírováno

Jmenovité napětí: 400 V

Jmenovitý proud: 40 A

Odolnost proti rázovému proudu: 3 kA

Počet pólů: 4

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Schneider Electric A9Z64440 proudový chránič Acti 9 iID, 4P, 40 A, 300 mA, typ B-SI, pro síť AC a jmenovité pracovní napětí 400 V AC.

Schneider Electric A9Z64440 je proudový chránič Acti 9 iID v provedení 4P. Produkt má jmenovitý proud 40 A, citlivost chrániče 300 mA a třídu proudového chrániče typ B-SI. Jmenovité pracovní napětí je 400 V AC při 50 Hz a provedení proudového chrániče je napěťově nezávislé. Chránič je určen pro montáž nacvaknutím na DIN lištu a má signalizaci polohy kontaktu i místní signalizaci ON/OFF, zelenou LED pro přítomnost napětí a signalizaci vypnutí poruchou. Stupeň krytí je IP20, v modulárním rozvaděči IP40.

Klíčové vlastnosti

  • Typ produktu: proudový chránič
  • Výrobce: Schneider Electric
  • Řada: Acti 9
  • Označení výrobku: Acti 9 iID
  • Typ: A9Z64440
  • Krátký název zařízení: iID
  • Popis pólů: 4P
  • Umístění nulového vodiče: vlevo
  • Jmenovitý proud In: 40 A
  • Citlivost chrániče: 300 mA
  • Třída proudového chrániče: typ B-SI
  • Typ sítě: AC
  • Frekvence sítě: 50 Hz
  • Jmenovité pracovní napětí Ue: 400 V AC
  • Provedení proudového chrániče: napěťově nezávislý
  • Doba zpoždění spouště proudového chrániče: mžiková
  • Jmenovitá vypínací a zapínací schopnost: Idm 1500 A, Im 1500 A
  • Jmenovitý podmíněný zkratový proud: 10 kA
  • Jmenovité izolační napětí Ui: 500 V
  • Jmenovité impulzní výdržné napětí Uimp: 6 kV
  • Signalizace polohy kontaktu: ano
  • Typ ovládání: páčka
  • Místní signalizace: ON/OFF, zelená LED pro přítomnost napětí, signalizace vypnutí poruchou
  • Montážní režim: nacvaknutím
  • Upevnění: DIN lišta
  • Stupeň krytí: IP20, IP40 v modulárním rozvaděči
  • Stupeň ochrany IK: IK05
  • Kategorie přepětí: IV
  • Výška: 88 mm
  • Šířka: 72 mm
  • Hloubka: 79 mm
  • Hmotnost přístroje: 415 g
  • Barva: bílá
Název parametru Hodnota
Jmenovité napětí 400 V
Jmenovitý proud 40 A
Odolnost proti rázovému proudu 3 kA
Počet pólů 4
Krytí (IP) IP20
Typ svodového proudu B
Selektivní typ Ne
Připojitelný průřez jednodrátového vodiče 1 - 35 mm2
Chráněno proti výbuchu Ne
Možnost vybavení doplňkovými zařízeními Ano
Druh napětí AC
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
S aretačním zařízením Ne
Stupeň znečištění 3
Barva Bílá
Způsob montáže DIN lišta
Teplota okolí během provozu -25 - 60 °C
Jmenovité impulzní výdržné napětí Uimp 6 kV
Kmitočet 50 Hz
Šířka v modulárních jednotkách 4
Jmenovitý svodový proud 0.3 mA
Typ s krátkodobým zpožděním Ne
Montážní hloubka 44 mm
Ztrátový výkon 1.5 W
RAL (podobné) 9003
Výška přístroje 88 mm
Šířka přístroje 72 mm
Hloubka přístroje 79 mm
