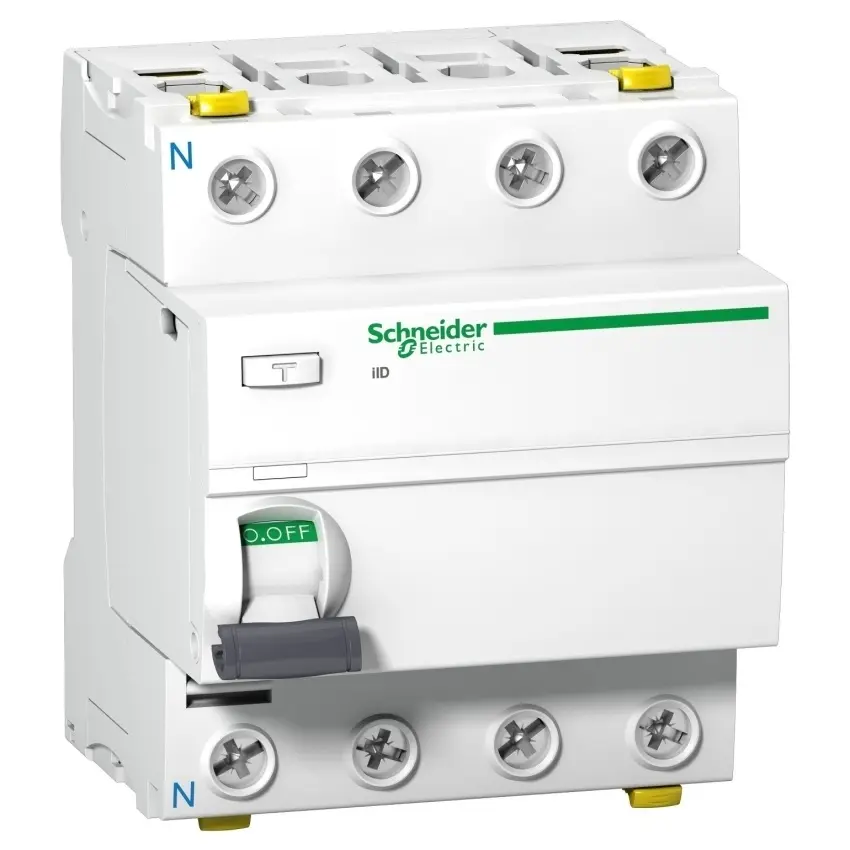

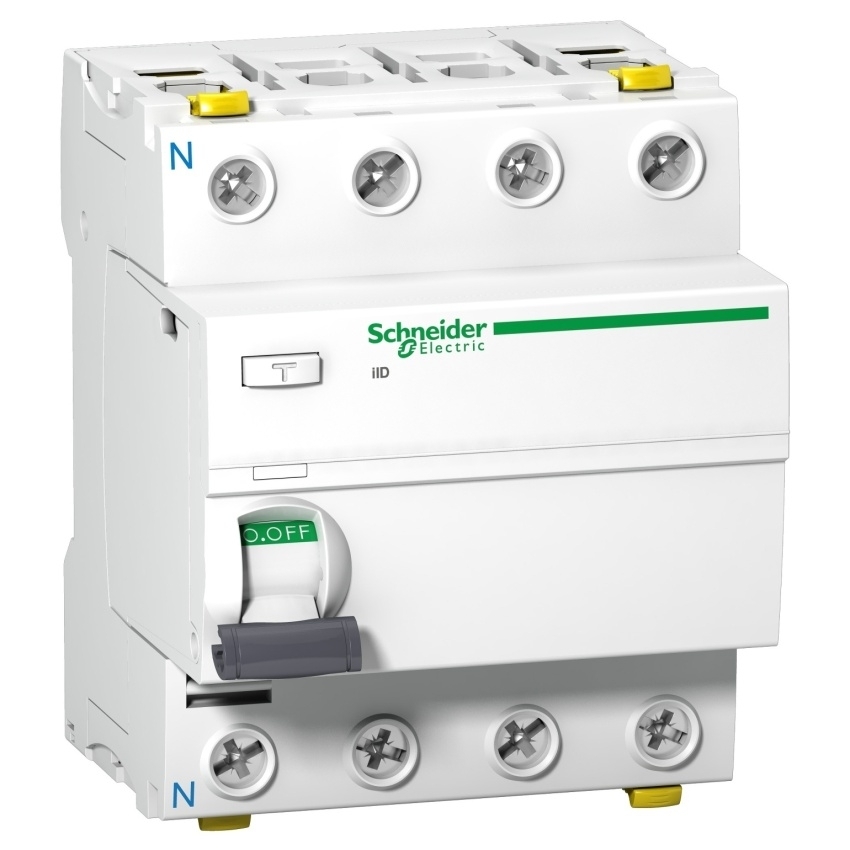

SCHNEIDER ACTI9 CHRÁNIČ PROUD IID 4P 80A 300MA-S A A9Z25480

Proudový chránič SCHNEIDER Acti9 iID 4P 80 A 300 mA typ S A Proudový chránič Acti9 iID A... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83720240 Zkopírováno

Kód dodavatele: A9Z25480 Zkopírováno

EAN: 3606480443343 Zkopírováno

Jmenovité napětí: 400 V

Jmenovitý proud: 80 A

Odolnost proti rázovému proudu: 3 kA

Počet pólů: 4

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Proudový chránič SCHNEIDER Acti9 iID 4P 80 A 300 mA typ S A

Proudový chránič Acti9 iID A9Z25480 je čtyřpólový chránič určený pro střídavou síť. Jmenovitý proud je 80 A, jmenovitý reziduální proud 300 mA a provedení je selektivní (typ S), třída A. Chránič je napěťově nezávislý, určený pro montáž na DIN lištu a pracuje při jmenovitém napětí 380–415 V AC.

Klíčové vlastnosti

  • Proudový chránič (RCCB) řady Acti9 iID
  • Počet pólů: 4P
  • Jmenovitý proud: 80 A
  • Jmenovitý reziduální proud: 300 mA
  • Typ chrániče: A
  • Provedení: selektivní (typ S)
  • Typ sítě: AC
  • Jmenovité pracovní napětí: 380–415 V AC, 50/60 Hz
  • Napěťově nezávislé provedení
  • Jmenovitý podmíněný zkratový proud: 10 kA
  • Montáž: DIN lišta
  • Stupeň krytí: IP20 (IP40 v rozvaděči)
  • Rozměry (Š × V × H): 72 × 91 × 73 mm
  • Označení výrobce: A9Z25480
Název parametru Hodnota
Jmenovité napětí 400 V
Jmenovitý proud 80 A
Odolnost proti rázovému proudu 3 kA
Počet pólů 4
Krytí (IP) IP20
Typ svodového proudu A
Selektivní typ Ano
Připojitelný průřez jednodrátového vodiče 1 - 35 mm2
Chráněno proti výbuchu Ne
Možnost vybavení doplňkovými zařízeními Ano
Druh napětí AC
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
S aretačním zařízením Ano
Stupeň znečištění 3
Barva Bílá
Způsob montáže DIN lišta
Teplota okolí během provozu -25 - 60 °C
Jmenovité impulzní výdržné napětí Uimp 6 kV
Kmitočet 50/60 Hz
Šířka v modulárních jednotkách 4
Jmenovitý svodový proud 0.3 mA
Typ s krátkodobým zpožděním Ano
Montážní hloubka 44 mm
Ztrátový výkon 5.6 W
RAL (podobné) 9003
Výška přístroje 91 mm
Šířka přístroje 72 mm
Hloubka přístroje 73 mm
