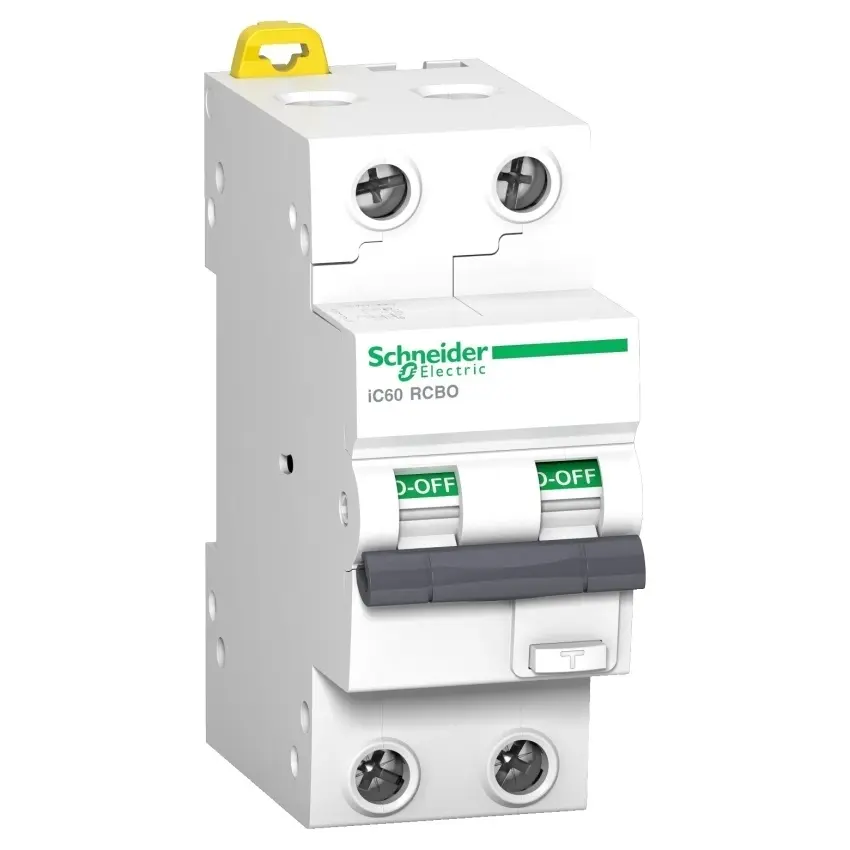

SCHNEIDER ACTI9 CHRÁNIČ PROUDOVÝ IC60 RCBO 2P 16A 30 B 10KAMA A A9D37216

SCHNEIDER ELECTRIC Acti 9 iC60 RCBO, 2P, 16 A, charakteristika B, 30 mA, typ A, 10 kA/15 k... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83713916 Zkopírováno

Kód dodavatele: A9D37216 Zkopírováno

EAN: 3606481157171 Zkopírováno

Jmenovité napětí: 230 V

Jmenovitý proud: 16 A

Odolnost proti rázovému proudu: 0.25 kA

Společně spínaný neutrální vodič: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

SCHNEIDER ELECTRIC Acti 9 iC60 RCBO, 2P, 16 A, charakteristika B, 30 mA, typ A, 10 kA/15 kA, A9D37216

Acti9 iC60 RCBO A9D37216 je dvoupólový proudový chránič s nadproudovou ochranou (RCBO) pro distribuci v nízkonapěťových instalacích. Nabízí jmenovitý proud 16 A, charakteristiku vypínání B a citlivost chrániče 30 mA typu A pro spolehlivou ochranu osob i vodičů v sítích 220–240 V AC 50 Hz. Přístroj využívá tepelně-magnetickou spoušť s mžikovým vypínáním, je napěťově nezávislý, má vysokou vypínací schopnost 10000 A (Icn dle EN/IEC 61009-2-1) a 15 kA (Icu dle EN/IEC 60947-2) a je určen pro montáž na DIN lištu v rozvaděčích.

Klíčové vlastnosti

  • Řada Acti 9, provedení Acti 9 iC60 RCBO pro distribuční aplikace
  • Proudový chránič s nadproudovou ochranou (RCBO), dvoupólové provedení 2P
  • Jmenovitý proud 16 A, charakteristika B s tepelně-magnetickou spouští
  • Citlivost chrániče 30 mA, třída proudového chrániče typ A
  • Jmenovité pracovní napětí 220…240 V AC, 50 Hz, napěťově nezávislé provedení
  • Vypínací schopnost 10000 A (Icn dle EN/IEC 61009-2-1) a 15 kA (Icu dle EN/IEC 60947-2)
  • Okamžité (mžikové) vypínání při poruše, třída omezení 3
  • Montáž nacvaknutím na DIN lištu, šířka 36 mm (4 moduly po 9 mm)
  • Stupeň krytí IP20 / IP40 v rozvaděči, mechanická životnost až 20000 cyklů
  • Katalogové číslo výrobce: A9D37216
Název parametru Hodnota
Jmenovité napětí 230 V
Jmenovitý proud 16 A
Odolnost proti rázovému proudu 0.25 kA
Společně spínaný neutrální vodič Ne
Třída omezení energie 3
Kategorie přepětí 3
Krytí (IP) IP20
Typ svodového proudu A
Připojitelný průřez jednodrátového vodiče 1 - 35 mm2
Druh napětí AC
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
S aretačním zařízením Ne
Stupeň znečištění 2
Teplota okolí během provozu -25 - 60 °C
Vypínací charakteristika B
Jmenovitá vypínací schopnost dle IEC 60947-2 15 kA
Provedení proti náhodnému sepnutí Ne
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
Kmitočet 50 Hz
Šířka v modulárních jednotkách 2
Počet jištěných pólů 2
Jmenovitý svodový proud 0.03 A
Montážní hloubka 45 mm
Počet pólů (celkem) 2
Vypínací charakteristika Bez zpoždění
Ztrátový výkon 4.9 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 10 kA
Způsob montáže DIN lišta
