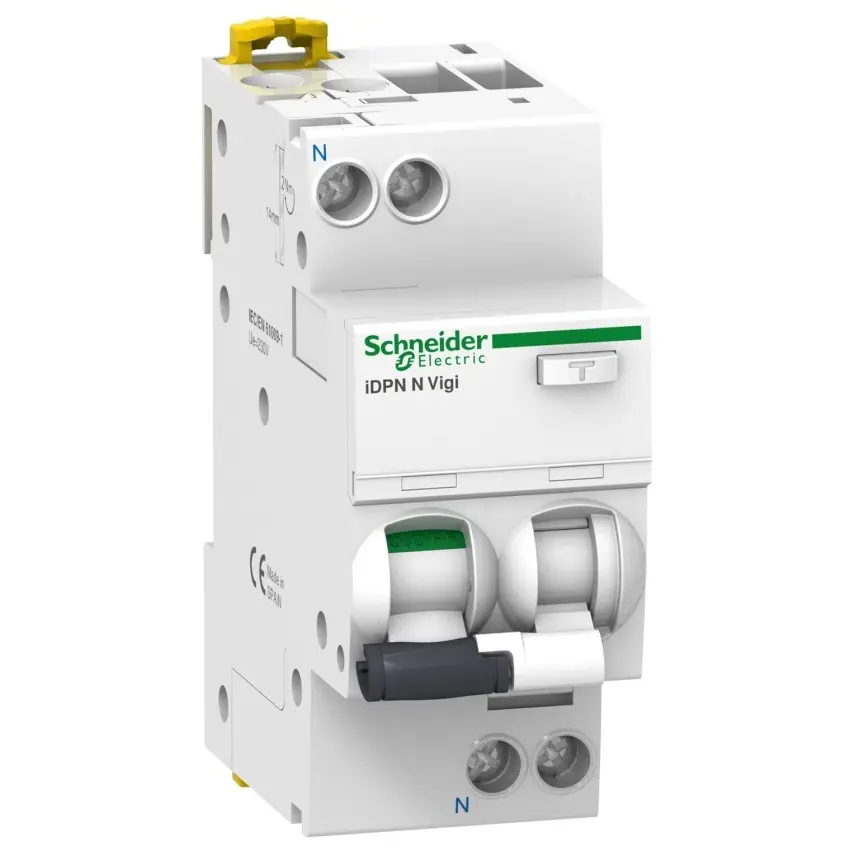

SCHNEIDER ACTI9 CHRÁNIČ PROUDOVÝ KOMBI IDPN N VIGI 6KA 1P+N 16A 30MA A A9D56616

Schneider Electric Acti 9 - chránič-jistič iDPN N Vigi - 1P + N - 16A - 30mA - třída AActi... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81683563 Zkopírováno

Kód dodavatele: A9D56616 Zkopírováno

EAN: 3606480472718 Zkopírováno

Druh napětí: AC

Montážní hloubka: 44 mm

Jmenovitý proud: 16 A

Jmenovité napětí: 230 V

Ihned k odeslání 12 ks

Ihned k vyzvednutí na 2 pobočkách

Pobočka	Dostupnost
Brno - Kšírova (centrála)	Ihned k vyzvednutí 12 ks
Brno - Řečkovice	K vyzvednutí do 2 pracovních dnů
Blansko	K vyzvednutí do 2 pracovních dnů
Bystřice nad Pernštejnem	K vyzvednutí do 2 pracovních dnů
Čáslav	K vyzvednutí do 2 pracovních dnů
Česká Třebová	K vyzvednutí do 2 pracovních dnů
Hradec Králové	K vyzvednutí do 2 pracovních dnů
Hustopeče	K vyzvednutí do 2 pracovních dnů
Chotěboř	K vyzvednutí do 2 pracovních dnů
Jevíčko	K vyzvednutí do 2 pracovních dnů
Kladno	K vyzvednutí do 2 pracovních dnů
Kroměříž	K vyzvednutí do 2 pracovních dnů
Liberec	K vyzvednutí do 2 pracovních dnů
Pardubice	K vyzvednutí do 2 pracovních dnů
Praha 13 - Stodůlky	K vyzvednutí do 2 pracovních dnů
Praha 4 - Spořilov	K vyzvednutí do 2 pracovních dnů
Praha 9 - Horní Počernice	K vyzvednutí do 2 pracovních dnů
Prostějov	K vyzvednutí do 2 pracovních dnů
Rychnov nad Kněžnou	K vyzvednutí do 2 pracovních dnů
Sokolov	K vyzvednutí do 2 pracovních dnů
Svitavy	K vyzvednutí do 2 pracovních dnů
Šenov u Nového Jičína	K vyzvednutí do 2 pracovních dnů
Tišnov	K vyzvednutí do 2 pracovních dnů
Trutnov	K vyzvednutí do 2 pracovních dnů
Třebíč	K vyzvednutí do 2 pracovních dnů
Uherské Hradiště	K vyzvednutí do 2 pracovních dnů
Uherské Hradiště - Jaktáře	K vyzvednutí do 2 pracovních dnů
Velké Meziříčí	K vyzvednutí do 2 pracovních dnů
Vysoké Mýto	K vyzvednutí do 2 pracovních dnů
Zábřeh	K vyzvednutí do 2 pracovních dnů
Zastávka u Brna	K vyzvednutí do 2 pracovních dnů
Zlín	K vyzvednutí do 2 pracovních dnů
Žďár nad Sázavou	Ihned k vyzvednutí 55 ks

Cenu a nákup zobrazíme po přihlášení

Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.

Kontaktovat obchodníka

Nemáte účet?

Popis Parametry Příslušenství Související

Popis

Schneider Electric Acti 9 - chránič-jistič iDPN N Vigi - 1P + N - 16A - 30mA - třída A

Acti 9 iDPN Vigi je modulární proudový chránič s nadproudovou ochranou (RCBO). Jedná se o jistič 1P+N s 1 chráněnou pólovou, 16A inhodnocenou proudem a vypínací charakteristikou B. Třída proudového chrániče je typ A s citlivostí 30 mA. Ochranné časové zpoždění uzemnění je okamžité. Jmenovitá zkratová vypínací schopnost Icn je až 6000A podle normy EN/IEC 61009-2-1. Tento výrobek je chráněn proti zkratu, přetížení kabelu, úrazu elektrickým proudem při nepřímém kontaktu a nebezpečí požáru. Ukazatel zemní poruchy na přední straně umožňuje rychlou identifikaci typu poruchy. Místo toho je možné jistič vybavit modulárním jističem, který zajistí kompletní ochranu jednoho obvodu. Tento produkt je v souladu se standardem ENG/IEC 61009-2-1. Má elektrickou výdrž až 20 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je 220 VAC až 240 VAC. Jmenovité izolační napětí Ui je 400 V AC. Impulzní výdržné napětí Uimp je 4 kV. Frekvence je 50 Hz. Lze ji upevnit na lištu DIN. Šířka v 9mm rozteč je 4. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 85 mm x H) 73 mm. Hmotnost je 125 g. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je od -25 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.

Parametry

Název parametru	Hodnota
Druh napětí	AC
Montážní hloubka	44 mm
Jmenovitý proud	16 A
Jmenovité napětí	230 V
Vypínací charakteristika	B
Jmenovitý svodový proud	0.03 A
Typ svodového proudu	A
Odolnost proti rázovému proudu	0.25 kA
Třída omezení energie	3
Kategorie přepětí	3
Stupeň znečištění	3
Šířka v modulárních jednotkách	2
Kmitočet	50 Hz
Krytí (IP)	IP20
Počet jištěných pólů	1
Společně spínaný neutrální vodič	Ano
Počet pólů (celkem)	2
Provedení proti náhodnému sepnutí	Ne
Vypínací charakteristika	Bez zpoždění
Připojitelný průřez jednodrátového vodiče	1 - 16 mm2
Jmenovité impulzní výdržné napětí Uimp	4 kV
Připojitelný průřez vícedrátového vodiče	1 - 10 mm2
Jmenovité provozní napětí Ui	400 V
Teplota okolí během provozu	-25 - 60 °C
S aretačním zařízením	Ano
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1	6 kA
Jmenovitá zkratová vypínací schopnost podle EN 61009	6 kA
Ztrátový výkon	4.3 W
Způsob montáže	DIN lišta

Všechny parametry

Název parametru	Hodnota
Druh napětí	AC
Montážní hloubka	44 mm
Jmenovitý proud	16 A
Jmenovité napětí	230 V
Vypínací charakteristika	B
Jmenovitý svodový proud	0.03 A
Typ svodového proudu	A
Odolnost proti rázovému proudu	0.25 kA
Třída omezení energie	3
Kategorie přepětí	3
Stupeň znečištění	3
Šířka v modulárních jednotkách	2
Kmitočet	50 Hz
Krytí (IP)	IP20
Počet jištěných pólů	1
Společně spínaný neutrální vodič	Ano
Počet pólů (celkem)	2
Provedení proti náhodnému sepnutí	Ne
Vypínací charakteristika	Bez zpoždění
Připojitelný průřez jednodrátového vodiče	1 - 16 mm2
Jmenovité impulzní výdržné napětí Uimp	4 kV
Připojitelný průřez vícedrátového vodiče	1 - 10 mm2
Jmenovité provozní napětí Ui	400 V
Teplota okolí během provozu	-25 - 60 °C
S aretačním zařízením	Ano
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1	6 kA
Jmenovitá zkratová vypínací schopnost podle EN 61009	6 kA
Ztrátový výkon	4.3 W
Způsob montáže	DIN lišta
