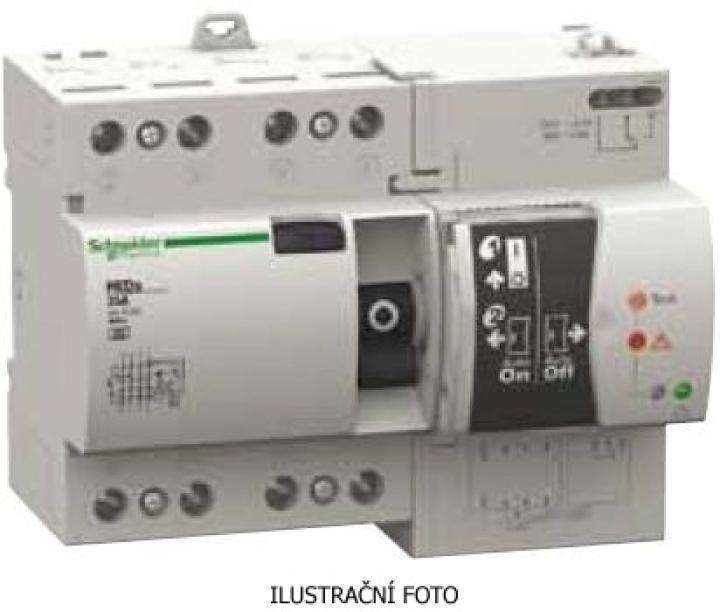

SCHNEIDER ACTI9 CHRÁNIČ PROUDOVÝ REDS 4P 40A 30MA A OPĚT ZAP 18266

Proudový chránič s opětovným zapnutím řada REDs, typ A. Proudové chrániče REDs, (REsidual ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 80967630 Zkopírováno

Kód dodavatele: 18266 Zkopírováno

EAN: 3303430182665 Zkopírováno

Způsob montáže: DIN lišta

Montážní hloubka: 44 mm

Jmenovitý proud: 40 A

Jmenovité napětí: 400 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Proudový chránič s opětovným zapnutím řada REDs, typ A. Proudové chrániče REDs, (REsidual current Devices) kombinují funkci proudového chrániče a automatického obnovení napájení po pominutí příčiny.

Typ A: Proudové chrániče REDs poskytují ochranu proti unikajícímu proudu v elektrickém obvodu fázového a nulového vodiče: vypínají při úniku střídavého proudu sinusového nebo pulzačního stejnosměrného průběhu a to jak v případě, že se unikající proud objeví náhle, tak pokud se jeho velikost zvyšuje postupně.
Název parametru Hodnota
Způsob montáže DIN lišta
Montážní hloubka 44 mm
Jmenovitý proud 40 A
Jmenovité napětí 400 V
Počet pólů 4
Jmenovitý svodový proud 0.03 A
Typ svodového proudu A
Selektivní typ Ne
Šířka v modulárních jednotkách 7
Typ s krátkodobým zpožděním Ne
Krytí (IP) IP20
Odolnost proti rázovému proudu 0.25 kA
Integrovaná doplňková zařízení Ostatní
Doplňková zařízení namontovaná z výroby Monitorovací jednotka s automatickým opětovným zapnutím
Jmenovitá spínací schopnost 0.63 kA
Připojitelný průřez jednodrátového vodiče 1.5 - 2.5 mm2
Chráněno proti výbuchu Ne
Druh napětí AC
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez vícedrátového vodiče 1.5 - 2.5 mm2
S aretačním zařízením Ano
Stupeň znečištění 2
Barva Bílá
Teplota okolí během provozu -5 - 40 °C
Jmenovité impulzní výdržné napětí Uimp 4 kV
Kmitočet 50 Hz
Konstrukční velikost podle DIN 43880 7
RAL (podobné) 9003
