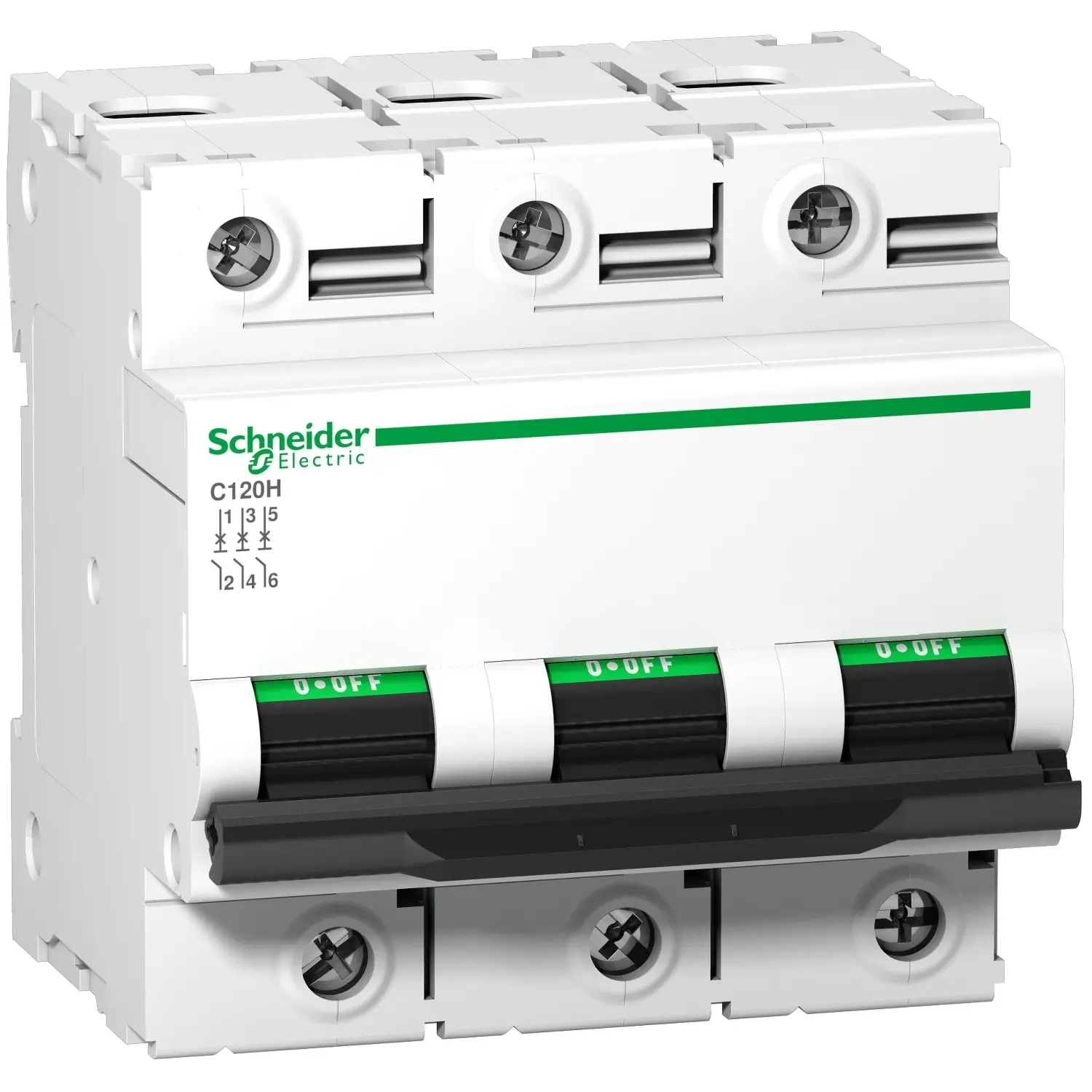

SCHNEIDER ACTI9 JISTIČ C120H 3P 125A C A9N18470
Výrobce: SCHNEIDER ELECTRIC
Kód produktu: 83194783 Zkopírováno
Kód dodavatele: A9N18470 Zkopírováno
EAN: 3606480380419 Zkopírováno
Kmitočet: 50 - 60 Hz
Počet pólů (celkem): 3
Montážní hloubka: 44 mm
Připojitelný průřez jednodrátového vodiče: 1.5 - 50 mm2
Na objednání u dodavatele
K vyzvednutí na pobočkách na objednání
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání u dodavatele |
| Brno - Řečkovice | Na objednání u dodavatele |
| Blansko | Na objednání u dodavatele |
| Bystřice nad Pernštejnem | Na objednání u dodavatele |
| Čáslav | Na objednání u dodavatele |
| Česká Třebová | Na objednání u dodavatele |
| Hradec Králové | Na objednání u dodavatele |
| Hustopeče | Na objednání u dodavatele |
| Chotěboř | Na objednání u dodavatele |
| Jevíčko | Na objednání u dodavatele |
| Kladno | Na objednání u dodavatele |
| Kroměříž | Na objednání u dodavatele |
| Liberec | Na objednání u dodavatele |
| Pardubice | Na objednání u dodavatele |
| Praha 13 - Stodůlky | Na objednání u dodavatele |
| Praha 4 - Spořilov | Na objednání u dodavatele |
| Praha 9 - Horní Počernice | Na objednání u dodavatele |
| Prostějov | Na objednání u dodavatele |
| Rychnov nad Kněžnou | Na objednání u dodavatele |
| Sokolov | Na objednání u dodavatele |
| Svitavy | Na objednání u dodavatele |
| Šenov u Nového Jičína | Na objednání u dodavatele |
| Tišnov | Na objednání u dodavatele |
| Trutnov | Na objednání u dodavatele |
| Třebíč | Na objednání u dodavatele |
| Uherské Hradiště | Na objednání u dodavatele |
| Uherské Hradiště - Jaktáře | Na objednání u dodavatele |
| Velké Meziříčí | Na objednání u dodavatele |
| Vysoké Mýto | Na objednání u dodavatele |
| Zábřeh | Na objednání u dodavatele |
| Zastávka u Brna | Na objednání u dodavatele |
| Zlín | Na objednání u dodavatele |
| Žďár nad Sázavou | Na objednání u dodavatele |
Cenu a nákup zobrazíme po přihlášení
Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.
Schneider Electric modulární jistič C120H - 3P - 125A - charakteristika C
Acti 9 C120H je nízkonapěťový multistandard jistič. Jedná se o 3P jistič s 3 chráněnými póly, 125A jmenovitým proudem a vypínací charakteristikou C. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 15000 A při 230 V stř. na 400 V AC dle normy EN/IEC 60898-1 a 15000 A při 230 V dle normy EN/IEC 60898-1. Tento produkt splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu IEC 60947-2. Tento modulární jistič kombinuje funkce ochrany obvodu proti zkratu a přetížení, řízení a izolaci. Přítomnost zeleného proužku zaručuje, že se kontakty fyzicky otevřou a umožní bezpečnou práci v přiřazeném obvodu. mechanismus rychlého zavírání zlepšuje jeho životnost. Nabídka Acti9 C120 je určena pro průmyslové a terciární budovy. Má elektrickou výdrž až 5 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je rovno nebo pod 375 VDC, 220 VAC až 240 VAC, 230 VAC až 400 VAC, 380 VAC až 415 VAC nebo 44 0 VAC. Jmenovité izolační napětí Ui je 500 V stř. Frekvence je 50 Hz nebo 60 Hz. Výrobek lze nacvaknout na lištu DIN. Jeho šířka je 9 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 81 mm x (V) 81 mm x (H) 73 mm. Hmotnost je 0,615 kg. Má stupeň ochrany IP20 (podle IEC/EN 60529) na svorkách. Provozní teplota je -30 °C až 60 °C. Skladovací teplota je -40 °C až 70 °C.
| Název parametru | Hodnota |
|---|---|
| Kmitočet | 50 - 60 Hz |
| Počet pólů (celkem) | 3 |
| Montážní hloubka | 44 mm |
| Připojitelný průřez jednodrátového vodiče | 1.5 - 50 mm2 |
| Chráněno proti výbuchu | Ne |
| Možnost vybavení doplňkovými zařízeními | Ano |
| Druh napětí | AC |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) | 15 kA |
| Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) | 30 kA |
| Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) | 15 kA |
| Společně spínaný neutrální vodič | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) | 15 kA |
| Krytí (IP) | IP20 |
| Jmenovité impulzní výdržné napětí Uimp | 6 kV |
| Vypínací charakteristika | C |
| Šířka v modulárních jednotkách | 4.5 |
| Počet jištěných pólů | 3 |
| Montáž pod omítku | Ne |
| Teplota okolí během provozu | -30 - 60 °C |
| Kategorie přepětí | 4 |
| Třída omezení energie | 3 |
| Jmenovitý proud | 125 A |
| Jmenovité napětí | 400 V |
| Jmenovité provozní napětí Ui | 500 V |
| Připojitelný průřez vícedrátového vodiče | 1 - 35 mm2 |
| Stupeň znečištění | 3 |
| Ztrátový výkon | 4.1 W |
| Název parametru | Hodnota |
|---|---|
| Kmitočet | 50 - 60 Hz |
| Počet pólů (celkem) | 3 |
| Montážní hloubka | 44 mm |
| Připojitelný průřez jednodrátového vodiče | 1.5 - 50 mm2 |
| Chráněno proti výbuchu | Ne |
| Možnost vybavení doplňkovými zařízeními | Ano |
| Druh napětí | AC |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) | 15 kA |
| Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) | 30 kA |
| Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) | 15 kA |
| Společně spínaný neutrální vodič | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) | 15 kA |
| Krytí (IP) | IP20 |
| Jmenovité impulzní výdržné napětí Uimp | 6 kV |
| Vypínací charakteristika | C |
| Šířka v modulárních jednotkách | 4.5 |
| Počet jištěných pólů | 3 |
| Montáž pod omítku | Ne |
| Teplota okolí během provozu | -30 - 60 °C |
| Kategorie přepětí | 4 |
| Třída omezení energie | 3 |
| Jmenovitý proud | 125 A |
| Jmenovité napětí | 400 V |
| Jmenovité provozní napětí Ui | 500 V |
| Připojitelný průřez vícedrátového vodiče | 1 - 35 mm2 |
| Stupeň znečištění | 3 |
| Ztrátový výkon | 4.1 W |
