SCHNEIDER ACTI9 JISTIČ C120H 3P 125A D A9N18514
Modulární jistič Schneider Acti9 C120H A9N18514, 3P, 125 A, charakteristika D. Schneider...
Zobrazit více
Výrobce: SCHNEIDER ELECTRIC
Kód produktu: 83726316 Zkopírováno
Kód dodavatele: A9N18514 Zkopírováno
EAN: 3606480380853 Zkopírováno
Jmenovité napětí: 400 V
Jmenovitý proud: 125 A
Společně spínaný neutrální vodič: Ne
Třída omezení energie: 3
Na objednání u dodavatele
K vyzvednutí na pobočkách na objednání
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání u dodavatele |
| Brno - Řečkovice | Na objednání u dodavatele |
| Blansko | Na objednání u dodavatele |
| Bystřice nad Pernštejnem | Na objednání u dodavatele |
| Čáslav | Na objednání u dodavatele |
| Česká Třebová | Na objednání u dodavatele |
| Hradec Králové | Na objednání u dodavatele |
| Hustopeče | Na objednání u dodavatele |
| Chotěboř | Na objednání u dodavatele |
| Jevíčko | Na objednání u dodavatele |
| Kladno | Na objednání u dodavatele |
| Kroměříž | Na objednání u dodavatele |
| Liberec | Na objednání u dodavatele |
| Pardubice | Na objednání u dodavatele |
| Praha 13 - Stodůlky | Na objednání u dodavatele |
| Praha 4 - Spořilov | Na objednání u dodavatele |
| Praha 9 - Horní Počernice | Na objednání u dodavatele |
| Prostějov | Na objednání u dodavatele |
| Rychnov nad Kněžnou | Na objednání u dodavatele |
| Sokolov | Na objednání u dodavatele |
| Svitavy | Na objednání u dodavatele |
| Šenov u Nového Jičína | Na objednání u dodavatele |
| Tišnov | Na objednání u dodavatele |
| Trutnov | Na objednání u dodavatele |
| Třebíč | Na objednání u dodavatele |
| Uherské Hradiště | Na objednání u dodavatele |
| Uherské Hradiště - Jaktáře | Na objednání u dodavatele |
| Velké Meziříčí | Na objednání u dodavatele |
| Vysoké Mýto | Na objednání u dodavatele |
| Zábřeh | Na objednání u dodavatele |
| Zastávka u Brna | Na objednání u dodavatele |
| Zlín | Na objednání u dodavatele |
| Žďár nad Sázavou | Na objednání u dodavatele |
Cenu a nákup zobrazíme po přihlášení
Ceny a objednávání jsou dostupné registrovaným firmám po přihlášení. Přihlaste se ke svému firemnímu účtu.

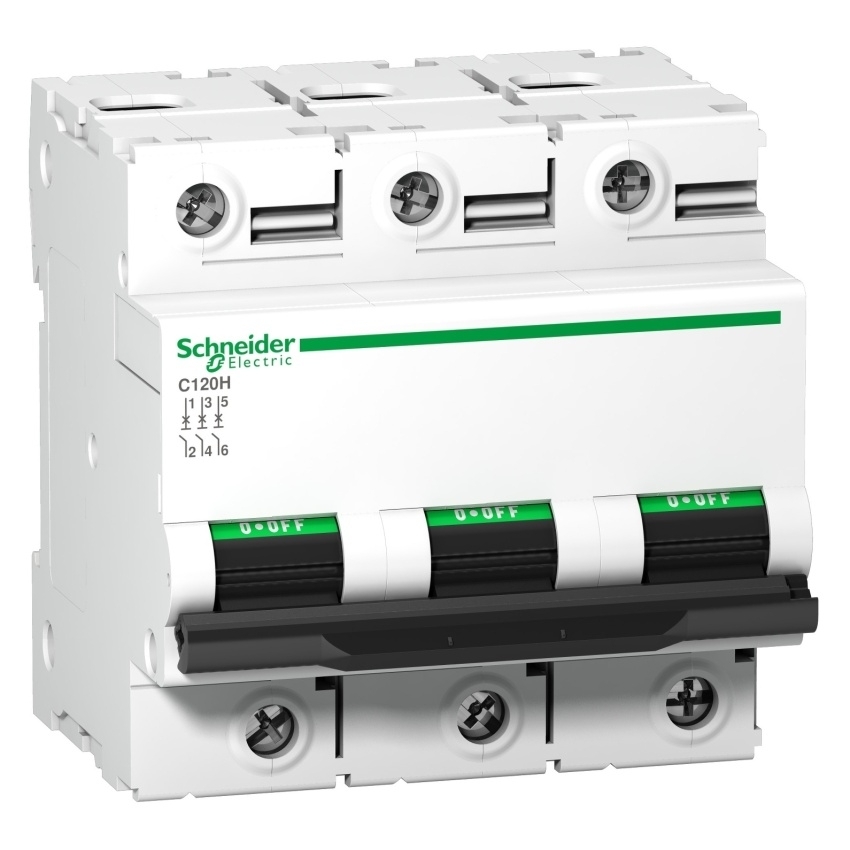

Modulární jistič Schneider Acti9 C120H A9N18514, 3P, 125 A, charakteristika D.
Schneider A9N18514 je miniaturní jistič řady Acti 9 C120 v provedení C120H. Jistič má 3 póly, 3 chráněné póly, jmenovitý proud 125 A při 30 °C a tepelně-magnetickou spoušť s charakteristikou D. Vypínací schopnost je 15000 A Icn podle EN/IEC 60898-1 při 400 V AC 50/60 Hz. Jistič je určen pro upevnění na 35 mm symetrickou DIN lištu a stupeň krytí je IP20.
Klíčové vlastnosti
- Modulární jistič C120H
- Typ A9N18514
- Řada Acti 9 C120
- Provedení 3P
- 3 chráněné póly
- Jmenovitý proud 125 A
- Charakteristika D
- Tepelně-magnetická spoušť
- Typ sítě AC
- Vypínací schopnost 15000 A Icn při 400 V AC 50/60 Hz podle EN/IEC 60898-1
- Vhodný pro bezpečné odpojení
- Upevnění na 35 mm symetrickou DIN lištu
- Šířka 81 mm
- Výška 81 mm
- Hloubka 73 mm
- Stupeň krytí IP20
| Název parametru | Hodnota |
|---|---|
| Jmenovité napětí | 400 V |
| Jmenovitý proud | 125 A |
| Společně spínaný neutrální vodič | Ne |
| Třída omezení energie | 3 |
| Kategorie přepětí | 4 |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) | 15 kA |
| Krytí (IP) | IP20 |
| Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) | 15 kA |
| Připojitelný průřez jednodrátového vodiče | 1.5 - 50 mm2 |
| Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) | 30 kA |
| Možnost vybavení doplňkovými zařízeními | Ano |
| Chráněno proti výbuchu | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) | 15 kA |
| Druh napětí | AC |
| Jmenovité provozní napětí Ui | 500 V |
| Připojitelný průřez vícedrátového vodiče | 1 - 35 mm2 |
| Stupeň znečištění | 3 |
| Montáž pod omítku | Ne |
| Teplota okolí během provozu | -30 - 60 °C |
| Vypínací charakteristika | D |
| Jmenovité impulzní výdržné napětí Uimp | 6 kV |
| Šířka v modulárních jednotkách | 4.5 |
| Počet jištěných pólů | 3 |
| Kmitočet | 50 - 60 Hz |
| Montážní hloubka | 44 mm |
| Počet pólů (celkem) | 3 |
| Ztrátový výkon | 4.1 W |
