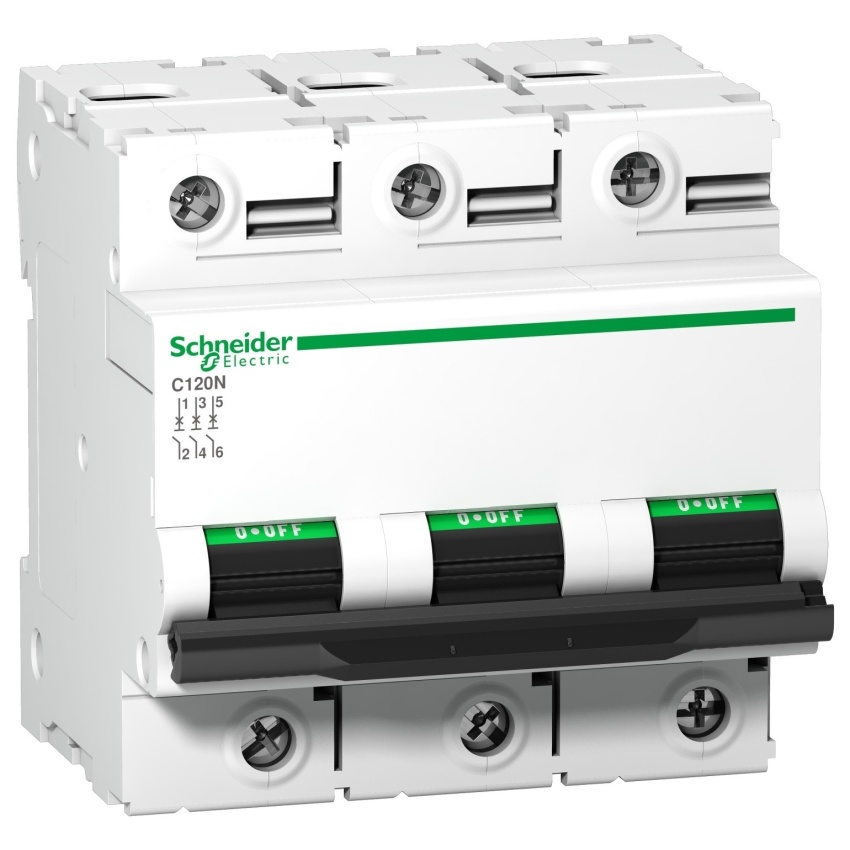

SCHNEIDER ACTI9 JISTIČ C120N 3P 80A D 10KA A9N18387

Schneider Electric modulární jistič C120N - 3P - 80A - charakteristika DActi 9 C120N je ní... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82879485 Zkopírováno

Kód dodavatele: A9N18387 Zkopírováno

EAN: 3606480379581 Zkopírováno

Kmitočet: 50 - 60 Hz

Počet pólů (celkem): 3

Montážní hloubka: 44 mm

Připojitelný průřez jednodrátového vodiče: 1.5 - 50 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric modulární jistič C120N - 3P - 80A - charakteristika D

Acti 9 C120N je nízkonapěťový multistandard jistič. Jedná se o 3P jistič s 3P, jmenovitým proudem 80 A a vypínací charakteristikou. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 10000 A při 230 V stř. na 400 V AC dle normy EN/IEC 60898-1 a 10000 A při 230 V dle normy EN/IEC 60898-1. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič chrání obvod proti zkratu a přetížení. Přítomnost zelených proužků se fyzicky otevírá a umožňuje bezpečnou práci v přiřazeném obvodu. Má dobrou odolnost proti přepětí. Produkt je navržen tak, aby nabízel vysokou úroveň průmyslového výkonu Má elektrickou výdrž až 5 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je rovno nebo pod 375 VDC, 220 VAC až 240 VAC, 230 VAC až 400 VAC, 380 VAC až 415 VAC nebo 44 0 VAC. Jmenovité izolační napětí Ui je 500 V stř. Frekvence je 50 Hz nebo 60 Hz. Výrobek lze nacvaknout na lištu DIN. Jeho šířka je 9 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 81 mm x (V) 81 mm x (H) 73 mm. Hmotnost je 0,615 kg. Má stupeň ochrany IP20 (podle IEC/EN 60529) na svorkách. Provozní teplota je -25 až 70 °C. Skladovací teplota je -40 °C až 85 °C.

Název parametru Hodnota
Kmitočet 50 - 60 Hz
Počet pólů (celkem) 3
Montážní hloubka 44 mm
Připojitelný průřez jednodrátového vodiče 1.5 - 50 mm2
Chráněno proti výbuchu Ne
Možnost vybavení doplňkovými zařízeními Ano
Druh napětí AC
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 10 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 20 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 10 kA
Společně spínaný neutrální vodič Ne
Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) 10 kA
Krytí (IP) IP20
Jmenovité impulzní výdržné napětí Uimp 6 kV
Vypínací charakteristika D
Šířka v modulárních jednotkách 4.5
Počet jištěných pólů 3
Montáž pod omítku Ne
Teplota okolí během provozu -25 - 70 °C
Kategorie přepětí 4
Třída omezení energie 3
Jmenovitý proud 80 A
Jmenovité napětí 400 V
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez vícedrátového vodiče 1 - 35 mm2
Stupeň znečištění 3
Ztrátový výkon 3.2 W
