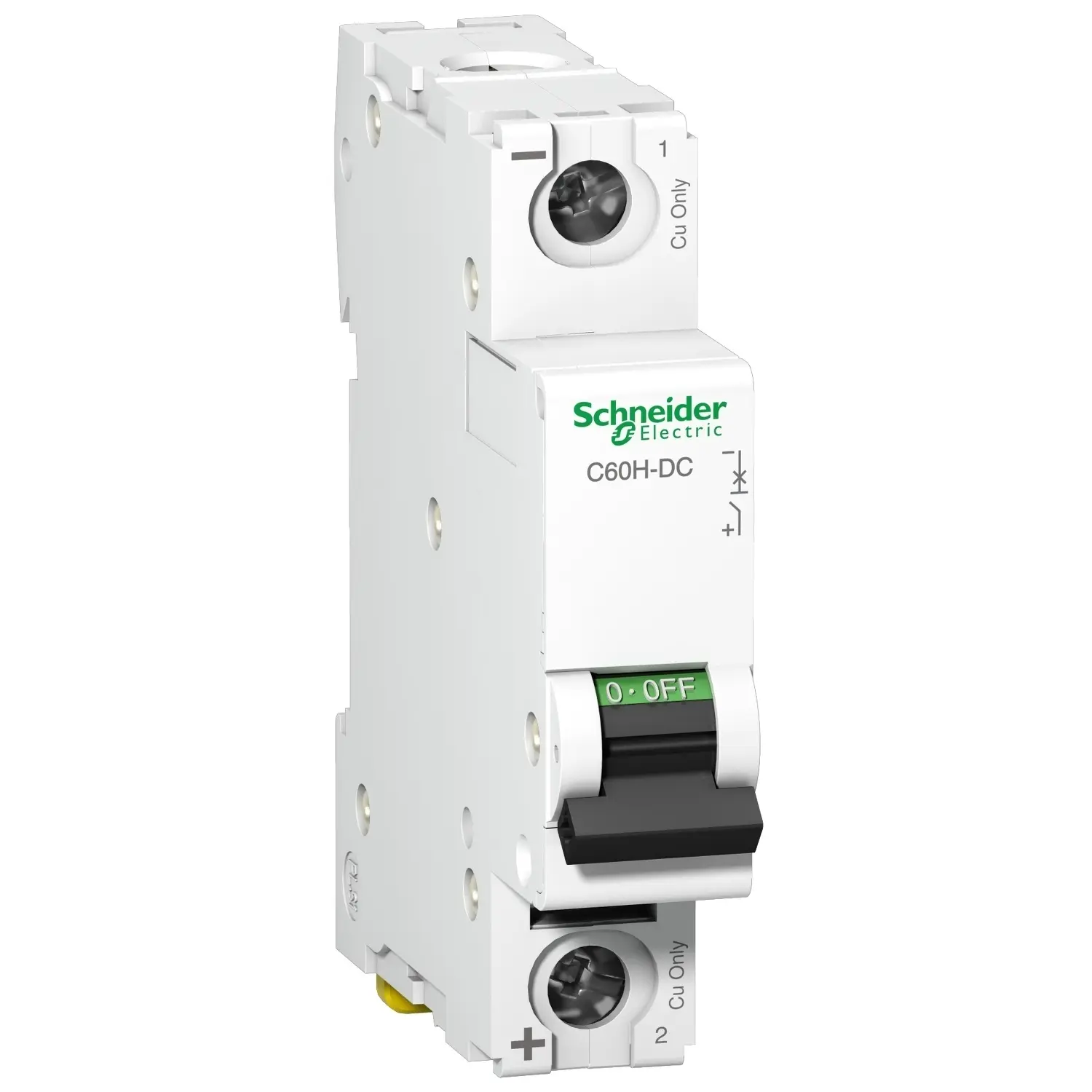

SCHNEIDER ACTI9 JISTIČ C60H-DC 1P 5A C 250V DC A9N61505

Schneider Electric modulární jistič C60H - 1P - 5 A - charakteristika CTento jistič Acti9 ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83098574 Zkopírováno

Kód dodavatele: A9N61505 Zkopírováno

EAN: 3606480424076 Zkopírováno

Počet pólů (celkem): 1

Montážní hloubka: 44 mm

Připojitelný průřez jednodrátového vodiče: 1 - 25 mm2

Chráněno proti výbuchu: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric modulární jistič C60H - 1P - 5 A - charakteristika C

Tento jistič Acti9 C60H-DC je nízkonapěťový jistič s přímým proudem (MCB). Má 1P, jmenovitý proud 5 A a C. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 10 kA při 220 V DC dle normy EN 60947-2 a 10 kA při 220 V ss. dle normy EN 60947-2. Tento produkt splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu IEC 60947-2. Tento modulární jistič chrání obvod proti zkratu a přetížení. Nabízí funkci VisiTrip pro bezpečnost během údržby a VisiSafe, která zkracuje dobu zásahu. Acti 9 C60H-DC se používá v stejnosměrném proudu (průmyslové řízení a automatizace, přeprava, obnovitelná energie). Toto zařízení je určeno pro průmyslové řízení, automatizaci, dopravu a obnovitelné energie. Má elektrickou výdrž až 3000 cyklů a mechanickou odolnost až 20000 cyklů. Provozní napětí Ue je 250 VDC. Jmenovité izolační napětí Ui je 500 V stejnosměrného proudu. Impulzní výdržné napětí Uimp je 6 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze jej nainstalovat na lištu DIN. Jeho šířka je 2 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Hmotnost je 0,128 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -25 až 70 °C. Skladovací teplota je -40 °C až 85 °C.

Název parametru Hodnota
Počet pólů (celkem) 1
Montážní hloubka 44 mm
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
Chráněno proti výbuchu Ne
Možnost vybavení doplňkovými zařízeními Ano
Druh napětí DC
Společně spínaný neutrální vodič Ne
Krytí (IP) IP20
Jmenovité impulzní výdržné napětí Uimp 6 kV
Vypínací charakteristika C
Šířka v modulárních jednotkách 1
Počet jištěných pólů 1
Montáž pod omítku Ne
Teplota okolí během provozu -25 - 70 °C
Kategorie přepětí 4
Jmenovitý proud 5 A
Jmenovité napětí 220 V
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez vícedrátového vodiče 1 - 16 mm2
Stupeň znečištění 3
Ztrátový výkon 2.9 W
