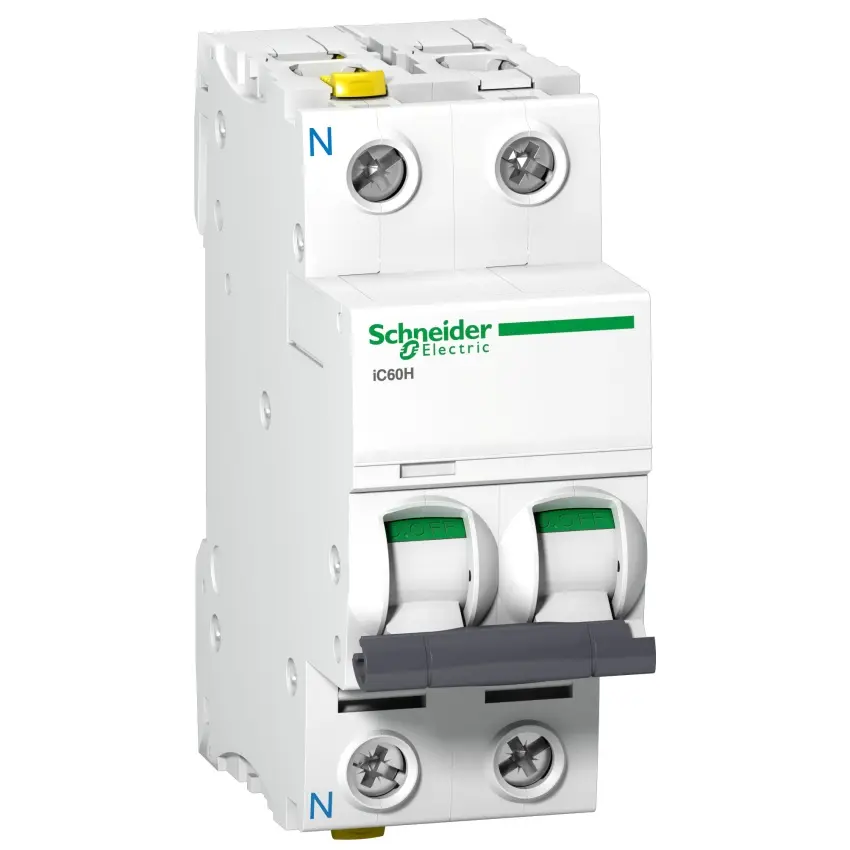

SCHNEIDER ACTI9 JISTIČ IC60H 1P+N 16A C 10KA A9F07616
Výrobce: SCHNEIDER ELECTRIC
Kód produktu: 81791825 Zkopírováno
Kód dodavatele: A9F07616 Zkopírováno
EAN: 3606480438950 Zkopírováno
Druh napětí: AC/DC
Montážní hloubka: 44.5 mm
Jmenovitý proud: 16 A
Jmenovité napětí: 230 V
Na objednání u dodavatele
K vyzvednutí na pobočkách na objednání
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání u dodavatele |
| Brno - Řečkovice | Na objednání u dodavatele |
| Blansko | Na objednání u dodavatele |
| Bystřice nad Pernštejnem | Na objednání u dodavatele |
| Čáslav | Na objednání u dodavatele |
| Česká Třebová | Na objednání u dodavatele |
| Hradec Králové | Na objednání u dodavatele |
| Hustopeče | Na objednání u dodavatele |
| Chotěboř | Na objednání u dodavatele |
| Jevíčko | Na objednání u dodavatele |
| Kladno | Na objednání u dodavatele |
| Kroměříž | Na objednání u dodavatele |
| Liberec | Na objednání u dodavatele |
| Pardubice | Na objednání u dodavatele |
| Praha 13 - Stodůlky | Na objednání u dodavatele |
| Praha 4 - Spořilov | Na objednání u dodavatele |
| Praha 9 - Horní Počernice | Na objednání u dodavatele |
| Prostějov | Na objednání u dodavatele |
| Rychnov nad Kněžnou | Na objednání u dodavatele |
| Sokolov | Na objednání u dodavatele |
| Svitavy | Na objednání u dodavatele |
| Šenov u Nového Jičína | Na objednání u dodavatele |
| Tišnov | Na objednání u dodavatele |
| Trutnov | Na objednání u dodavatele |
| Třebíč | Na objednání u dodavatele |
| Uherské Hradiště | Na objednání u dodavatele |
| Uherské Hradiště - Jaktáře | Na objednání u dodavatele |
| Velké Meziříčí | Na objednání u dodavatele |
| Vysoké Mýto | Na objednání u dodavatele |
| Zábřeh | Na objednání u dodavatele |
| Zastávka u Brna | Na objednání u dodavatele |
| Zlín | Na objednání u dodavatele |
| Žďár nad Sázavou | Na objednání u dodavatele |
Cenu a nákup zobrazíme po přihlášení
Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.
Schneider Electric modulární jistič iC60H - 1P + N - 16A - charakteristika C
Acti 9 iC60H je multistandardní nízkonapěťový jistič s dvojitým tunelovým svorkou. Je to jistič 1P+N s 1 chráněnou pólovou, 16A jmenovitým proudem a vypínací charakteristikou C. Jmenovitá vypínací schopnost až 15 kA při 220 V stř. na 240 V stř. v souladu s normou IEC 60947-2 a 10000 A při 230 V stř. EN/IEC 60898-1 standard. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič chrání obvod proti zkratu a přetížení. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného obvodu. Zelený pás Visisafe zaručuje fyzické otevření kontaktů a umožňuje tak provádění údržby. Mechanismus rychlého zavírání nezávislý na manuálním provozu zlepšuje jeho životnost. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Jmenovité izolační napětí Ui je 500 VAC. Její třída omezení 3 (podle normy EN/IEC60898-1) zvyšuje náklady na ochranu přiřazeného obvodu. Výrobek lze nacvaknout na lištu DIN. Šířka je 4 nárazy 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 91 mm x (H) 78,5 mm. Hmotnost je 0,25 kg. Má stupeň ochrany IP20 (podle IEC/EN 60529) na svorkách. Provozní teplota je -35 °C až 70 °C. Skladovací teplota je -40 °C až 85 °C.
| Název parametru | Hodnota |
|---|---|
| Druh napětí | AC/DC |
| Montážní hloubka | 44.5 mm |
| Jmenovitý proud | 16 A |
| Jmenovité napětí | 230 V |
| Kmitočet | 50 - 60 Hz |
| Vypínací charakteristika | C |
| Třída omezení energie | 3 |
| Kategorie přepětí | 4 |
| Stupeň znečištění | 3 |
| Šířka v modulárních jednotkách | 2 |
| Krytí (IP) | IP20 |
| Počet jištěných pólů | 1 |
| Společně spínaný neutrální vodič | Ano |
| Možnost vybavení doplňkovými zařízeními | Ano |
| Počet pólů (celkem) | 2 |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) | 10 kA |
| Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) | 15 kA |
| Připojitelný průřez jednodrátového vodiče | 1 - 25 mm2 |
| Jmenovité impulzní výdržné napětí Uimp | 6 kV |
| Připojitelný průřez vícedrátového vodiče | 1 - 16 mm2 |
| Jmenovité provozní napětí Ui | 500 V |
| Teplota okolí během provozu | -35 - 70 °C |
| Chráněno proti výbuchu | Ne |
| Montáž pod omítku | Ne |
| Ztrátový výkon | 2.4 W |
| Název parametru | Hodnota |
|---|---|
| Druh napětí | AC/DC |
| Montážní hloubka | 44.5 mm |
| Jmenovitý proud | 16 A |
| Jmenovité napětí | 230 V |
| Kmitočet | 50 - 60 Hz |
| Vypínací charakteristika | C |
| Třída omezení energie | 3 |
| Kategorie přepětí | 4 |
| Stupeň znečištění | 3 |
| Šířka v modulárních jednotkách | 2 |
| Krytí (IP) | IP20 |
| Počet jištěných pólů | 1 |
| Společně spínaný neutrální vodič | Ano |
| Možnost vybavení doplňkovými zařízeními | Ano |
| Počet pólů (celkem) | 2 |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) | 10 kA |
| Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) | 15 kA |
| Připojitelný průřez jednodrátového vodiče | 1 - 25 mm2 |
| Jmenovité impulzní výdržné napětí Uimp | 6 kV |
| Připojitelný průřez vícedrátového vodiče | 1 - 16 mm2 |
| Jmenovité provozní napětí Ui | 500 V |
| Teplota okolí během provozu | -35 - 70 °C |
| Chráněno proti výbuchu | Ne |
| Montáž pod omítku | Ne |
| Ztrátový výkon | 2.4 W |
