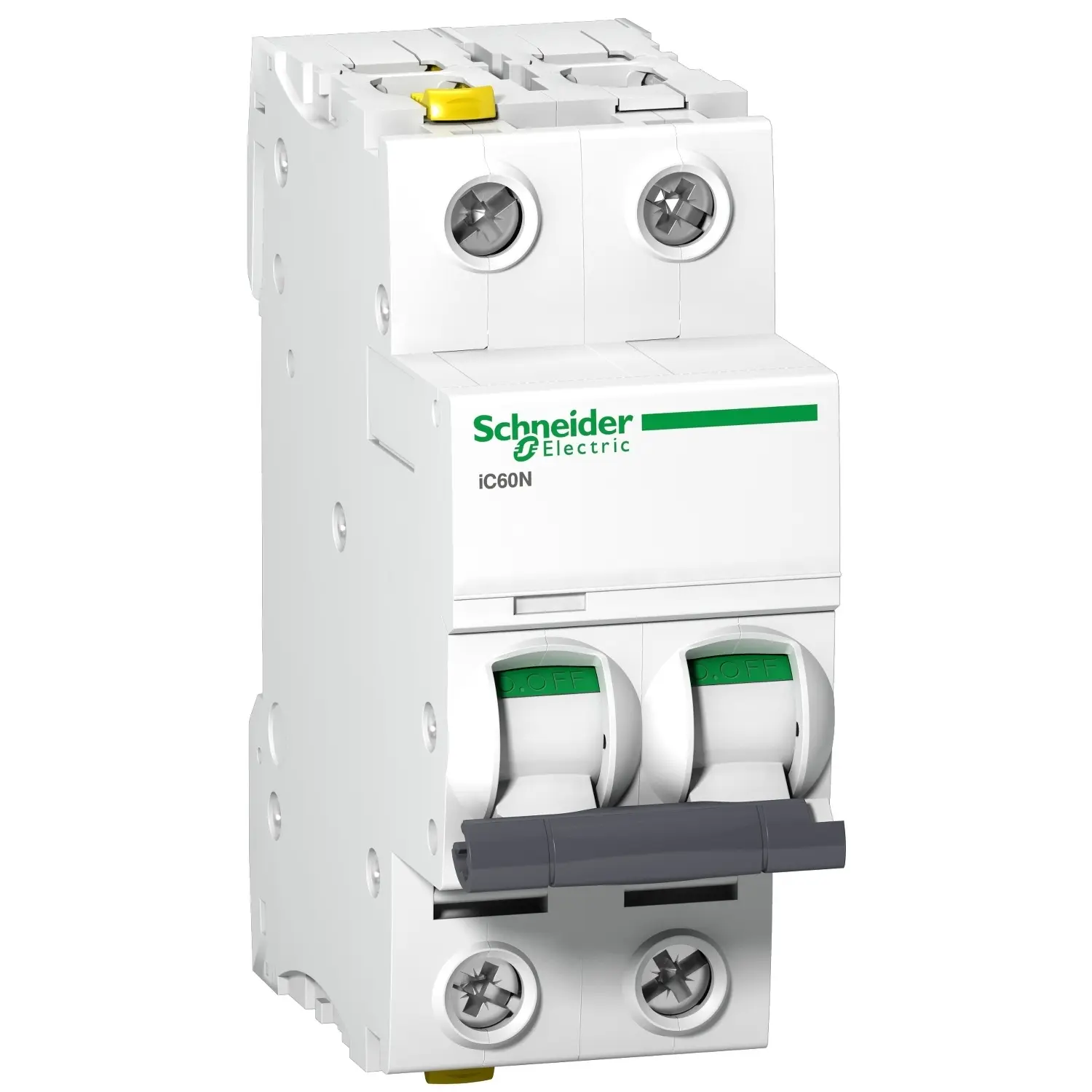

SCHNEIDER ACTI9 JISTIČ IC60N 2P 63A B 6KA A9F03263

Schneider Electric modulární jistič iC60N - 2P - 63A - charakteristika BActi 9 iC60N je ní... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83198698 Zkopírováno

Kód dodavatele: A9F03263 Zkopírováno

EAN: 3606480439872 Zkopírováno

Kmitočet: 50 - 60 Hz

Počet pólů (celkem): 2

Montážní hloubka: 44.5 mm

Připojitelný průřez jednodrátového vodiče: 1 - 35 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric modulární jistič iC60N - 2P - 63A - charakteristika B

Acti 9 iC60N je nízkonapěťový jistič. Jedná se o 2P jistič s 2 chráněnými póly, jmenovitým proudem 63 A a vypínací charakteristikou B. Jmenovitá vypínací schopnost až 20 kA při 220 V stř. na 240 V stř. v souladu s normou ENEC/IEC 60947-2 a při 400 V stř. v souladu s normou EN IEC 60898-1 standard. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič chrání obvody před zkratem a proudem přetížení. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného obvodu. Zelený pás Visisafe zaručuje fyzické otevření kontaktů a umožňuje tak provádění údržby. Mechanismus rychlého zavírání nezávislý na manuálním provozu zlepšuje jeho životnost. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Jmenovité izolační napětí Ui je 500 VAC. Její třída omezení 3 (podle normy EN/IEC60898-1) zvyšuje náklady na ochranu přiřazeného obvodu. Výrobek lze nacvaknout na lištu DIN. Šířka je 4 nárazy 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 91 mm x (H) 78,5 mm. Hmotnost je 0,25 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -35 °C až 70 °C. Skladovací teplota je -40 °C až 85 °C.

Název parametru Hodnota
Kmitočet 50 - 60 Hz
Počet pólů (celkem) 2
Montážní hloubka 44.5 mm
Připojitelný průřez jednodrátového vodiče 1 - 35 mm2
Chráněno proti výbuchu Ne
Možnost vybavení doplňkovými zařízeními Ano
Druh napětí AC/DC
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 20 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 10 kA
Společně spínaný neutrální vodič Ne
Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) 6 kA
Krytí (IP) IP20
Jmenovité impulzní výdržné napětí Uimp 6 kV
Vypínací charakteristika B
Šířka v modulárních jednotkách 2
Počet jištěných pólů 2
Montáž pod omítku Ne
Teplota okolí během provozu -35 - 70 °C
Kategorie přepětí 4
Třída omezení energie 3
Jmenovitý proud 63 A
Jmenovité napětí 400 V
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Stupeň znečištění 3
Ztrátový výkon 5.6 W
