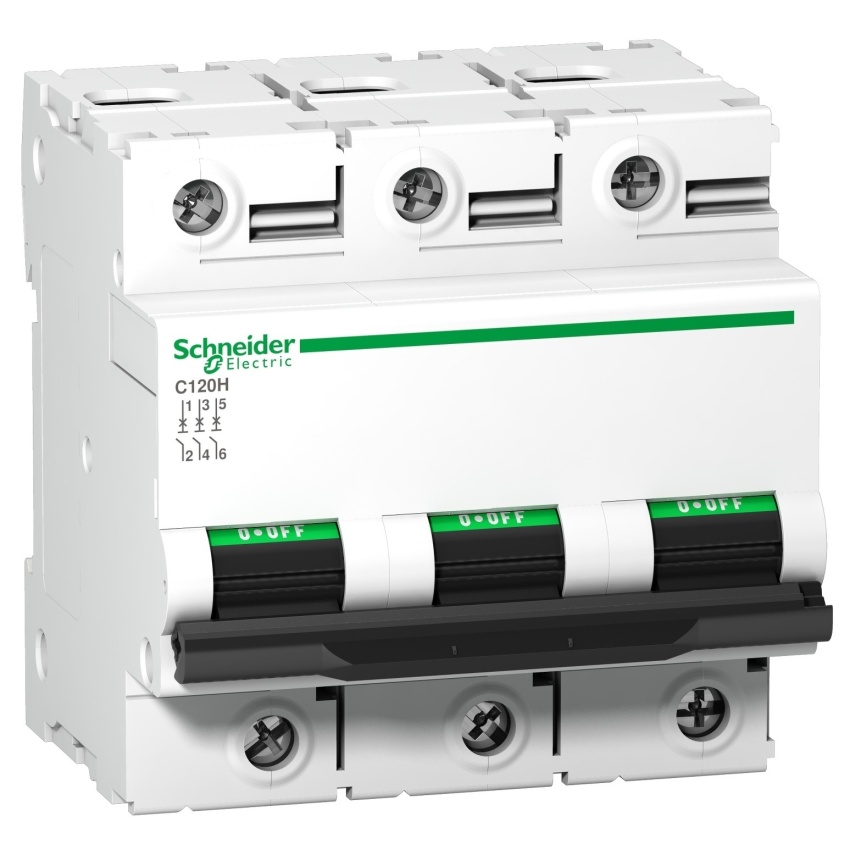

SCHNEIDER ACTI9 JISTIČ JISTIČ C120H 3P 63A C A9N18467

Schneider Electric modulární jistič C120H - 3P - 63A - charakteristika CActi 9 C120H je ní... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82977013 Zkopírováno

Kód dodavatele: A9N18467 Zkopírováno

EAN: 3606480380389 Zkopírováno

Kmitočet: 50 - 60 Hz

Počet pólů (celkem): 3

Montážní hloubka: 44 mm

Připojitelný průřez jednodrátového vodiče: 1.5 - 50 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric modulární jistič C120H - 3P - 63A - charakteristika C

Acti 9 C120H je nízkonapěťový multistandard jistič. Jedná se o 3P jistič s 3 chráněnými póly, 63A jmenovitým proudem a char. C. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 15000 A při 230 V stř. na 400 V AC dle normy EN/IEC 60898-1 a 15000 A při 230 V dle normy EN/IEC 60898-1. Tento produkt splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu IEC 60947-2. Tento modulární jistič kombinuje funkce ochrany obvodu proti zkratu a přetížení, řízení a izolaci. Přítomnost zeleného proužku zaručuje, že se kontakty fyzicky otevřou a umožní bezpečnou práci v přiřazeném obvodu. mechanismus rychlého zavírání zlepšuje jeho životnost. Nabídka Acti9 C120 je určena pro průmyslové a terciární budovy. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Provozní napětí Ue je rovno nebo pod 375 VDC, 220 VAC až 240 VAC, 230 VAC až 400 VAC, 380 VAC až 415 VAC nebo 44 0 VAC. Jmenovité izolační napětí Ui je 500 V stř. Frekvence je 50 Hz nebo 60 Hz. Výrobek lze nacvaknout na lištu DIN. Jeho šířka je 9 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 81 mm x (V) 81 mm x (H) 73 mm. Hmotnost je 0,615 kg. Má stupeň ochrany IP20 (podle IEC/EN 60529) na svorkách. Provozní teplota je -30 °C až 60 °C. Skladovací teplota je -40 °C až 70 °C.

Název parametru Hodnota
Kmitočet 50 - 60 Hz
Počet pólů (celkem) 3
Montážní hloubka 44 mm
Připojitelný průřez jednodrátového vodiče 1.5 - 50 mm2
Chráněno proti výbuchu Ne
Možnost vybavení doplňkovými zařízeními Ano
Druh napětí AC
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 15 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 30 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 15 kA
Společně spínaný neutrální vodič Ne
Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) 15 kA
Krytí (IP) IP20
Jmenovité impulzní výdržné napětí Uimp 6 kV
Vypínací charakteristika C
Šířka v modulárních jednotkách 4.5
Počet jištěných pólů 3
Montáž pod omítku Ne
Teplota okolí během provozu -30 - 60 °C
Kategorie přepětí 4
Třída omezení energie 3
Jmenovitý proud 63 A
Jmenovité napětí 400 V
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez vícedrátového vodiče 1 - 35 mm2
Stupeň znečištění 3
Ztrátový výkon 3 W
