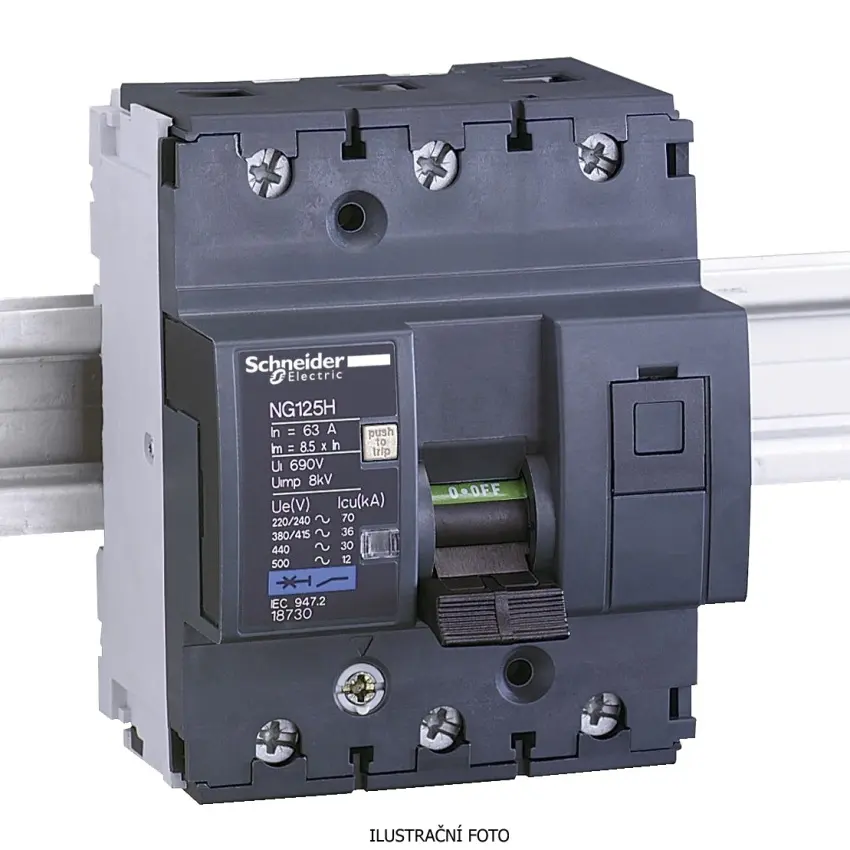

SCHNEIDER ACTI9 JISTIČ NG125H 3P 80A C 18731

Třífázový jistič Acti9 NG125H s jmenovitým proudem 80 A a charakteristikou C. Tento tříf... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82977674 Zkopírováno

Kód dodavatele: 18731 Zkopírováno

EAN: 3303430187318 Zkopírováno

Kmitočet: 50 - 60 Hz

Počet pólů (celkem): 3

Montážní hloubka: 47 mm

Připojitelný průřez jednodrátového vodiče: 16 - 70 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Třífázový jistič Acti9 NG125H s jmenovitým proudem 80 A a charakteristikou C.

Tento třífázový jistič Acti9 NG125H od společnosti Schneider Electric je navržen pro ochranu elektrických obvodů před přetížením a zkratem. Má jmenovitý proud 80 A a charakteristiku C, což znamená, že je vhodný pro obvody s indukčními zátěžemi, jako jsou motory. Jistič je certifikován podle normy IEC 60947-2 a nabízí zkratovou odolnost 36 kA, což zajišťuje vysokou úroveň ochrany v případě zkratu.

Klíčové vlastnosti

  • Třífázový jistič s jmenovitým proudem 80 A
  • Charakteristika C vhodná pro indukční zátěže
  • Certifikace podle IEC 60947-2
  • Zkratová odolnost 36 kA
  • Ochrana před přetížením a zkratem
  • Spolehlivost a dlouhá životnost
Název parametru Hodnota
Kmitočet 50 - 60 Hz
Počet pólů (celkem) 3
Montážní hloubka 47 mm
Připojitelný průřez jednodrátového vodiče 16 - 70 mm2
Chráněno proti výbuchu Ne
Možnost vybavení doplňkovými zařízeními Ano
Druh napětí AC/DC
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 70 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 36 kA
Společně spínaný neutrální vodič Ne
Krytí (IP) IP20
Jmenovité impulzní výdržné napětí Uimp 8 kV
Vypínací charakteristika C
Šířka v modulárních jednotkách 4.5
Počet jištěných pólů 3
Montáž pod omítku Ne
Teplota okolí během provozu -30 - 70 °C
Kategorie přepětí 4
Jmenovitý proud 80 A
Jmenovité napětí 415 V
Jmenovité provozní napětí Ui 690 V
Připojitelný průřez vícedrátového vodiče 10 - 50 mm2
Stupeň znečištění 3
Ztrátový výkon 5.6 W
Všechny parametry
Název parametru Hodnota
Kmitočet 50 - 60 Hz
Počet pólů (celkem) 3
Montážní hloubka 47 mm
Připojitelný průřez jednodrátového vodiče 16 - 70 mm2
Chráněno proti výbuchu Ne
Možnost vybavení doplňkovými zařízeními Ano
Druh napětí AC/DC
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 70 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 36 kA
Společně spínaný neutrální vodič Ne
Krytí (IP) IP20
Jmenovité impulzní výdržné napětí Uimp 8 kV
Vypínací charakteristika C
Šířka v modulárních jednotkách 4.5
Počet jištěných pólů 3
Montáž pod omítku Ne
Teplota okolí během provozu -30 - 70 °C
Kategorie přepětí 4
Jmenovitý proud 80 A
Jmenovité napětí 415 V
Jmenovité provozní napětí Ui 690 V
Připojitelný průřez vícedrátového vodiče 10 - 50 mm2
Stupeň znečištění 3
Ztrátový výkon 5.6 W
