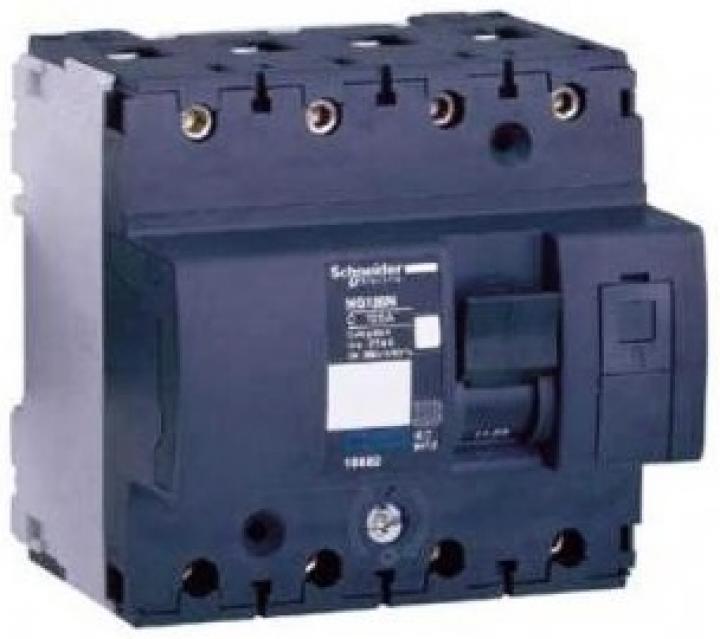

SCHNEIDER ACTI9 JISTIČ NG125H 4P 32A C 36KA 18736

Jistič řady NG125H.Jističe NG125H zajišťují následující funkce: ochranu obvodů proti zkrat... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81399243 Zkopírováno

Kód dodavatele: 18736 Zkopírováno

EAN: 3303430187363 Zkopírováno

Druh napětí: AC/DC

Montážní hloubka: 47 mm

Jmenovitý proud: 32 A

Jmenovité napětí: 415 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Příslušenství
Jistič řady NG125H.
Jističe NG125H zajišťují následující funkce: ochranu obvodů proti zkratu, ochranu obvodů proti přetížení, bezpečné odpojení dle IEC/EN 60947-2, vypnutí poruchou je indikováno červeným mechanickým indikátorem na čelní straně jističe.
Název parametru Hodnota
Druh napětí AC/DC
Montážní hloubka 47 mm
Jmenovitý proud 32 A
Jmenovité napětí 415 V
Kmitočet 50 - 60 Hz
Vypínací charakteristika C
Kategorie přepětí 4
Stupeň znečištění 3
Šířka v modulárních jednotkách 6
Krytí (IP) IP20
Počet jištěných pólů 4
Společně spínaný neutrální vodič Ano
Možnost vybavení doplňkovými zařízeními Ano
Počet pólů (celkem) 4
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 70 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 36 kA
Připojitelný průřez jednodrátového vodiče 1.5 - 50 mm2
Jmenovité impulzní výdržné napětí Uimp 8 kV
Připojitelný průřez vícedrátového vodiče 1 - 35 mm2
Jmenovité provozní napětí Ui 690 V
Teplota okolí během provozu -30 - 70 °C
Chráněno proti výbuchu Ne
Montáž pod omítku Ne
Ztrátový výkon 3.8 W
Všechny parametry
Název parametru Hodnota
Druh napětí AC/DC
Montážní hloubka 47 mm
Jmenovitý proud 32 A
Jmenovité napětí 415 V
Kmitočet 50 - 60 Hz
Vypínací charakteristika C
Kategorie přepětí 4
Stupeň znečištění 3
Šířka v modulárních jednotkách 6
Krytí (IP) IP20
Počet jištěných pólů 4
Společně spínaný neutrální vodič Ano
Možnost vybavení doplňkovými zařízeními Ano
Počet pólů (celkem) 4
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 70 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 36 kA
Připojitelný průřez jednodrátového vodiče 1.5 - 50 mm2
Jmenovité impulzní výdržné napětí Uimp 8 kV
Připojitelný průřez vícedrátového vodiče 1 - 35 mm2
Jmenovité provozní napětí Ui 690 V
Teplota okolí během provozu -30 - 70 °C
Chráněno proti výbuchu Ne
Montáž pod omítku Ne
Ztrátový výkon 3.8 W
