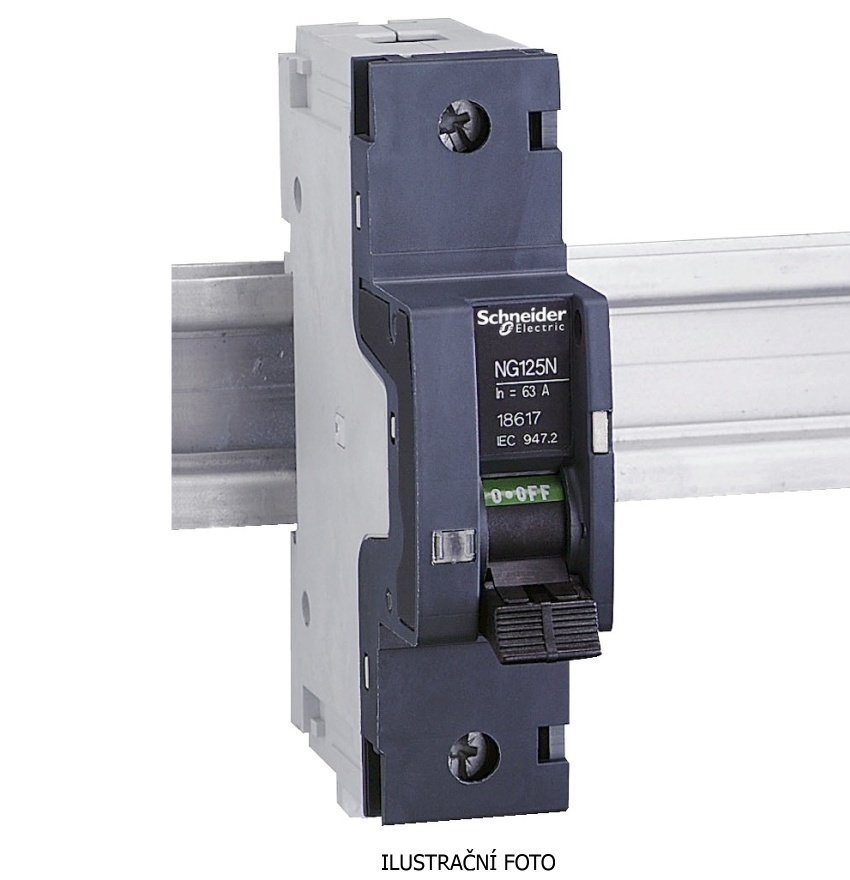

SCHNEIDER ACTI9 JISTIČ NG125N 1P 16A C 25KA 18611

Miniaturní jistič Acti9 NG125N 1P 16A C 25kA. Miniaturní jistič Acti9 NG125N 1P 16A C 25... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82388948 Zkopírováno

Kód dodavatele: 18611 Zkopírováno

EAN: 3303430186113 Zkopírováno

Druh napětí: AC/DC

Montážní hloubka: 47 mm

Jmenovitý proud: 16 A

Jmenovité napětí: 400 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Příslušenství
Miniaturní jistič Acti9 NG125N 1P 16A C 25kA.

Miniaturní jistič Acti9 NG125N 1P 16A C 25kA od společnosti Schneider Electric je určen pro ochranu elektrických obvodů před přetížením a zkratem. Jeho jmenovitý proud je 16 A s charakteristikou C a zkratovou odolností 25 kA. Jistič je navržen pro montáž na lištu DIN a splňuje normu IEC/EN 60947-2.

Klíčové vlastnosti

  • Jmenovitý proud: 16 A
  • Charakteristika: C
  • Zkratová odolnost: 25 kA
  • Montáž na lištu DIN
  • Splňuje IEC/EN 60947-2
Název parametru Hodnota
Druh napětí AC/DC
Montážní hloubka 47 mm
Jmenovitý proud 16 A
Jmenovité napětí 400 V
Kmitočet 50 - 60 Hz
Vypínací charakteristika C
Kategorie přepětí 4
Stupeň znečištění 3
Šířka v modulárních jednotkách 1.5
Krytí (IP) IP20
Počet jištěných pólů 1
Společně spínaný neutrální vodič Ne
Možnost vybavení doplňkovými zařízeními Ano
Počet pólů (celkem) 1
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 25 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 6 kA
Připojitelný průřez jednodrátového vodiče 1.5 - 50 mm2
Jmenovité impulzní výdržné napětí Uimp 8 kV
Připojitelný průřez vícedrátového vodiče 1 - 35 mm2
Jmenovité provozní napětí Ui 690 V
Teplota okolí během provozu -30 - 70 °C
Chráněno proti výbuchu Ne
Montáž pod omítku Ne
Ztrátový výkon 2.4 W
Všechny parametry
Název parametru Hodnota
Druh napětí AC/DC
Montážní hloubka 47 mm
Jmenovitý proud 16 A
Jmenovité napětí 400 V
Kmitočet 50 - 60 Hz
Vypínací charakteristika C
Kategorie přepětí 4
Stupeň znečištění 3
Šířka v modulárních jednotkách 1.5
Krytí (IP) IP20
Počet jištěných pólů 1
Společně spínaný neutrální vodič Ne
Možnost vybavení doplňkovými zařízeními Ano
Počet pólů (celkem) 1
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 25 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 6 kA
Připojitelný průřez jednodrátového vodiče 1.5 - 50 mm2
Jmenovité impulzní výdržné napětí Uimp 8 kV
Připojitelný průřez vícedrátového vodiče 1 - 35 mm2
Jmenovité provozní napětí Ui 690 V
Teplota okolí během provozu -30 - 70 °C
Chráněno proti výbuchu Ne
Montáž pod omítku Ne
Ztrátový výkon 2.4 W
