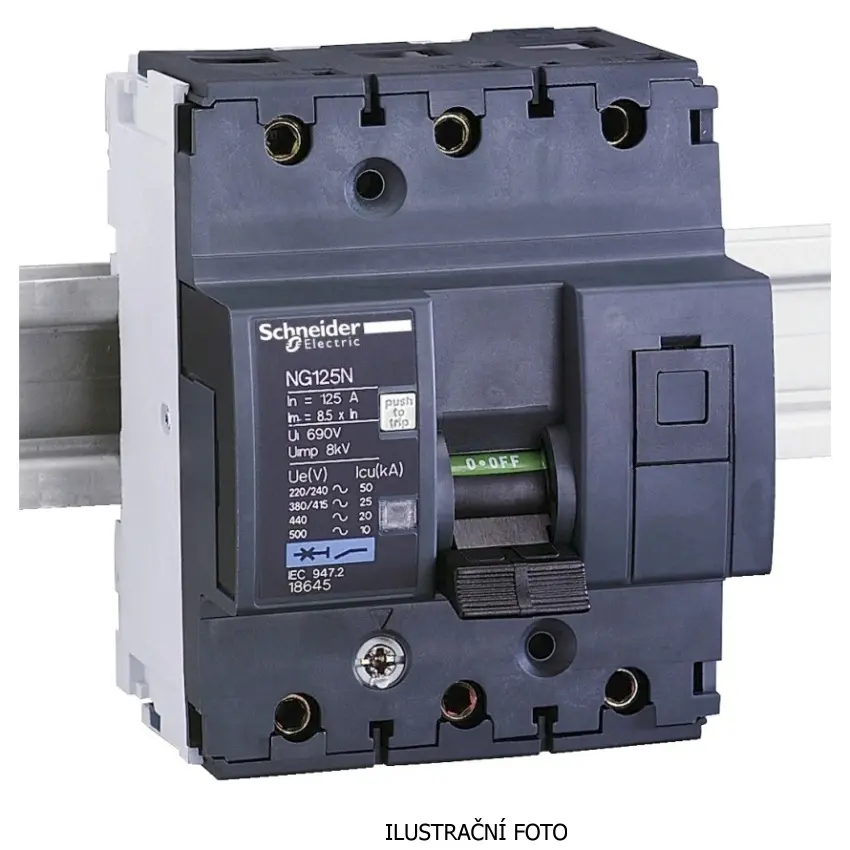

SCHNEIDER ACTI9 JISTIČ NG125N 3P 100A B 25KA 18664
Výrobce: SCHNEIDER ELECTRIC
Kód produktu: 81760037 Zkopírováno
Kód dodavatele: 18664 Zkopírováno
EAN: 3303430186649 Zkopírováno
Druh napětí: AC/DC
Montážní hloubka: 47 mm
Jmenovitý proud: 100 A
Jmenovité napětí: 400 V
Na objednání u dodavatele
K vyzvednutí na pobočkách na objednání
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání u dodavatele |
| Brno - Řečkovice | Na objednání u dodavatele |
| Blansko | Na objednání u dodavatele |
| Bystřice nad Pernštejnem | Na objednání u dodavatele |
| Čáslav | Na objednání u dodavatele |
| Česká Třebová | Na objednání u dodavatele |
| Hradec Králové | Na objednání u dodavatele |
| Hustopeče | Na objednání u dodavatele |
| Chotěboř | Na objednání u dodavatele |
| Jevíčko | Na objednání u dodavatele |
| Kladno | Na objednání u dodavatele |
| Kroměříž | Na objednání u dodavatele |
| Liberec | Na objednání u dodavatele |
| Pardubice | Na objednání u dodavatele |
| Praha 13 - Stodůlky | Na objednání u dodavatele |
| Praha 4 - Spořilov | Na objednání u dodavatele |
| Praha 9 - Horní Počernice | Na objednání u dodavatele |
| Prostějov | Na objednání u dodavatele |
| Rychnov nad Kněžnou | Na objednání u dodavatele |
| Sokolov | Na objednání u dodavatele |
| Svitavy | Na objednání u dodavatele |
| Šenov u Nového Jičína | Na objednání u dodavatele |
| Tišnov | Na objednání u dodavatele |
| Trutnov | Na objednání u dodavatele |
| Třebíč | Na objednání u dodavatele |
| Uherské Hradiště | Na objednání u dodavatele |
| Uherské Hradiště - Jaktáře | Na objednání u dodavatele |
| Velké Meziříčí | Na objednání u dodavatele |
| Vysoké Mýto | Na objednání u dodavatele |
| Zábřeh | Na objednání u dodavatele |
| Zastávka u Brna | Na objednání u dodavatele |
| Zlín | Na objednání u dodavatele |
| Žďár nad Sázavou | Na objednání u dodavatele |
Cenu a nákup zobrazíme po přihlášení
Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.
Tento trojpólový jistič Acti9 NG125N 3P 100A B je navržen pro ochranu elektrických obvodů před přetížením a zkratem. Disponuje charakteristikou B, což znamená, že vypíná při zkratových proudech 3 až 5násobku jmenovitého proudu. Jeho zkratová odolnost činí 25 kA, což zajišťuje spolehlivou ochranu v případě vysokých zkratových proudů.
Klíčové vlastnosti
- Trojpólový jistič pro třífázové obvody
- Jmenovitý proud 100 A
- Charakteristika B pro zkratové proudy 3-5násobek jmenovitého proudu
- Zkratová odolnost 25 kA
- Kompatibilní s normou IEC 60947-2
- Součást řady Acti9 NG125N od Schneider Electric
| Název parametru | Hodnota |
|---|---|
| Druh napětí | AC/DC |
| Montážní hloubka | 47 mm |
| Jmenovitý proud | 100 A |
| Jmenovité napětí | 400 V |
| Kmitočet | 50 - 60 Hz |
| Vypínací charakteristika | B |
| Kategorie přepětí | 4 |
| Stupeň znečištění | 3 |
| Šířka v modulárních jednotkách | 4.5 |
| Krytí (IP) | IP20 |
| Počet jištěných pólů | 3 |
| Společně spínaný neutrální vodič | Ne |
| Možnost vybavení doplňkovými zařízeními | Ano |
| Počet pólů (celkem) | 3 |
| Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) | 50 kA |
| Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) | 25 kA |
| Připojitelný průřez jednodrátového vodiče | 16 - 70 mm2 |
| Jmenovité impulzní výdržné napětí Uimp | 8 kV |
| Připojitelný průřez vícedrátového vodiče | 10 - 50 mm2 |
| Jmenovité provozní napětí Ui | 690 V |
| Teplota okolí během provozu | -30 - 70 °C |
| Chráněno proti výbuchu | Ne |
| Montáž pod omítku | Ne |
| Ztrátový výkon | 5.2 W |
| Název parametru | Hodnota |
|---|---|
| Druh napětí | AC/DC |
| Montážní hloubka | 47 mm |
| Jmenovitý proud | 100 A |
| Jmenovité napětí | 400 V |
| Kmitočet | 50 - 60 Hz |
| Vypínací charakteristika | B |
| Kategorie přepětí | 4 |
| Stupeň znečištění | 3 |
| Šířka v modulárních jednotkách | 4.5 |
| Krytí (IP) | IP20 |
| Počet jištěných pólů | 3 |
| Společně spínaný neutrální vodič | Ne |
| Možnost vybavení doplňkovými zařízeními | Ano |
| Počet pólů (celkem) | 3 |
| Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) | 50 kA |
| Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) | 25 kA |
| Připojitelný průřez jednodrátového vodiče | 16 - 70 mm2 |
| Jmenovité impulzní výdržné napětí Uimp | 8 kV |
| Připojitelný průřez vícedrátového vodiče | 10 - 50 mm2 |
| Jmenovité provozní napětí Ui | 690 V |
| Teplota okolí během provozu | -30 - 70 °C |
| Chráněno proti výbuchu | Ne |
| Montáž pod omítku | Ne |
| Ztrátový výkon | 5.2 W |
Příslušenství
81399249 Zkopírováno
SCHNEIDER ACTI9 KONTAKT NG125H OF+SD 19072
81399247 Zkopírováno
SCHNEIDER ACTI9 KONTAKT NG125H OF+OF 19071
81498217 Zkopírováno
SCHNEIDER ACTI9 SPOUŠŤ NAPĚŤOVÁ NG125 MX 220-415V AC 110-130 V DC 19064
81879737 Zkopírováno
SCHNEIDER COMPACT NG125 ZAJIŠŤOVACÍ DÍL (4KS) 19090
81588088 Zkopírováno
SCHNEIDER ACTI9 SPOUŠŤ NAPĚŤOVÁ NG125 MX 24V AC/DC 19066
81783260 Zkopírováno

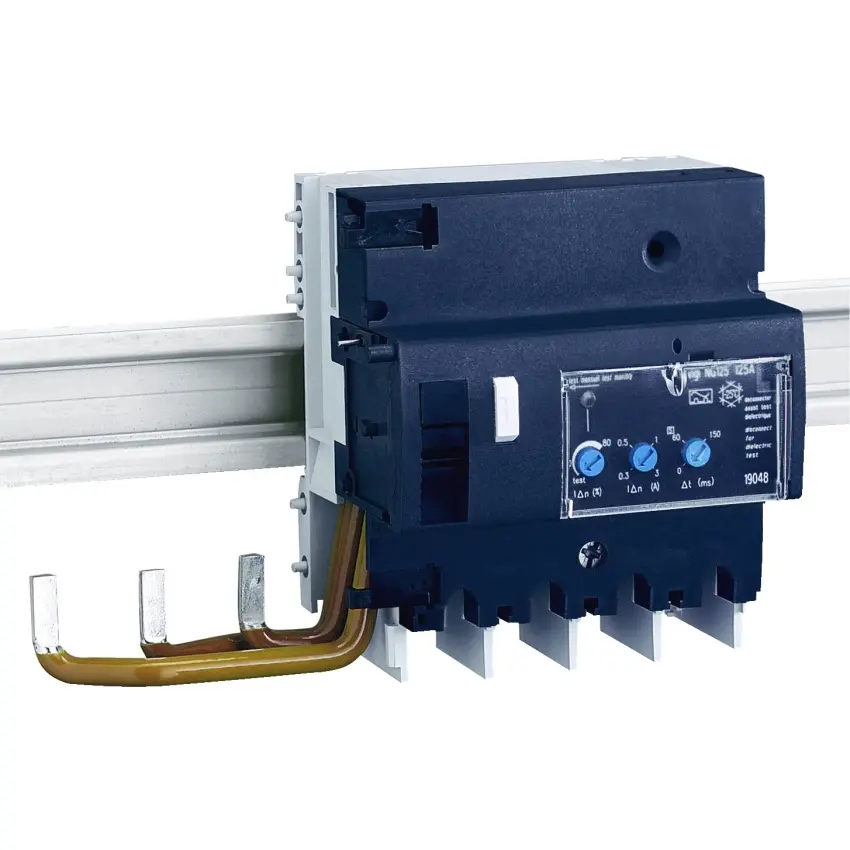

SCHNEIDER CHRANIČ SPOUŠŤ VIGIi NG125 3P 125A 0,3-0,5-1A 19044
81597400 Zkopírováno
SCHNEIDER ACTI9 SVORKA PRO DĚLENÍ ODBOČEK SADA (OBSAHUJE 4KS) 19091
81753476 Zkopírováno
SCHNEIDER ACTI9 NG125 RUKOJEŤ OTOČNÁ ČERVENO-ČERNÁ 19089
81772030 Zkopírováno
SCHNEIDER ACTI9 OKA NG125 KABELOVÁ (4KS) 19094
81781361 Zkopírováno
