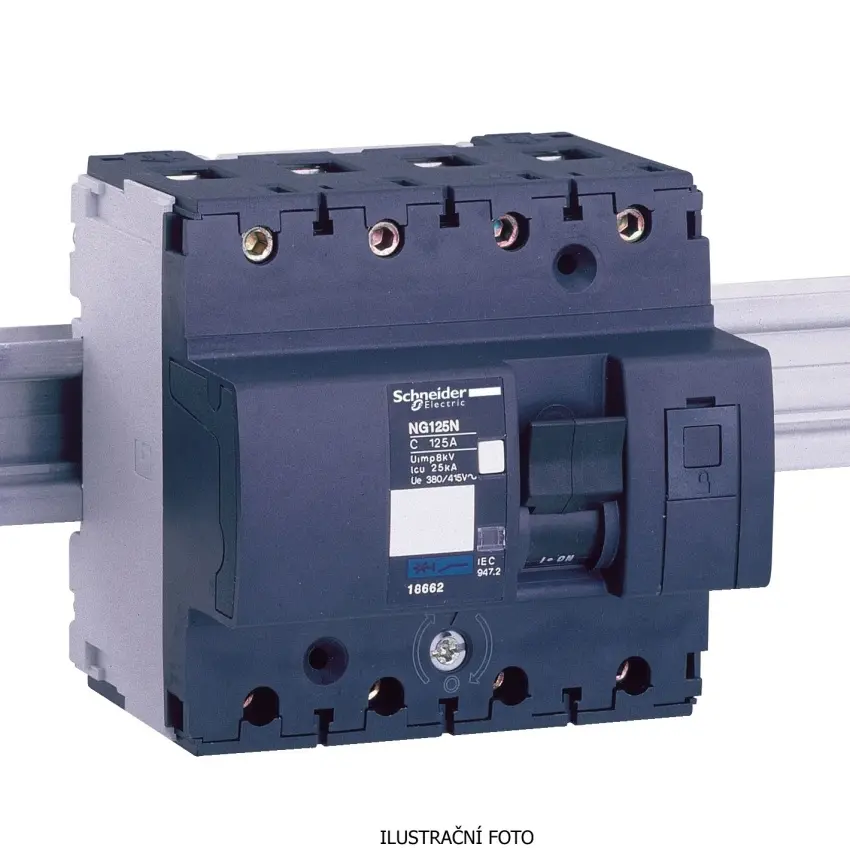

SCHNEIDER ACTI9 JISTIČ NG125N 4P 100A B 25KA 18667

4pólový jistič Acti9 NG125N 100A B křivka 25kA. 4pólový jistič Acti9 NG125N od Schneider... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82991676 Zkopírováno

Kód dodavatele: 18667 Zkopírováno

EAN: 3303430186670 Zkopírováno

Kmitočet: 50 - 60 Hz

Počet pólů (celkem): 4

Montážní hloubka: 47 mm

Připojitelný průřez jednodrátového vodiče: 16 - 70 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
4pólový jistič Acti9 NG125N 100A B křivka 25kA.

4pólový jistič Acti9 NG125N od Schneider Electric s jmenovitým proudem 100A a B křivkou. Má jmenovitou zkratovou odolnost 25kA a je určen pro montáž na DIN lištu. Je vhodný pro ochranu obvodů před zkraty a přetížením v průmyslových aplikacích.

Klíčové vlastnosti

  • 4pólový jistič s jmenovitým proudem 100A
  • B křivka pro charakteristiku vypínání
  • Jmenovitá zkratová odolnost 25kA
  • Montáž na DIN lištu
  • Ochrana obvodů před zkraty a přetížením v průmyslových aplikacích
Název parametru Hodnota
Kmitočet 50 - 60 Hz
Počet pólů (celkem) 4
Montážní hloubka 47 mm
Připojitelný průřez jednodrátového vodiče 16 - 70 mm2
Chráněno proti výbuchu Ne
Možnost vybavení doplňkovými zařízeními Ano
Druh napětí AC/DC
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 50 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 25 kA
Společně spínaný neutrální vodič Ano
Krytí (IP) IP20
Jmenovité impulzní výdržné napětí Uimp 8 kV
Vypínací charakteristika B
Šířka v modulárních jednotkách 6
Počet jištěných pólů 4
Montáž pod omítku Ne
Teplota okolí během provozu -30 - 70 °C
Kategorie přepětí 4
Jmenovitý proud 100 A
Jmenovité napětí 400 V
Jmenovité provozní napětí Ui 690 V
Připojitelný průřez vícedrátového vodiče 10 - 50 mm2
Stupeň znečištění 3
Ztrátový výkon 5.2 W
