SCHNEIDER ACTI9 KONTAKT POMOCNÝ OF RCBO A9A19801

Schneider Electric Acti 9 iOF pomocný kontakt OF pro RCBO, 1x přepínací kontakt Z/V, A9A19... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83713915 Zkopírováno

Kód dodavatele: A9A19801 Zkopírováno

EAN: 3606481158048 Zkopírováno

Jmenovité napětí: 24 V

S autotestem pro funkci svodového proudu: Ne

Počet spínačů chybového signálu: 0

Jmenovitý spínací proud: 6 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

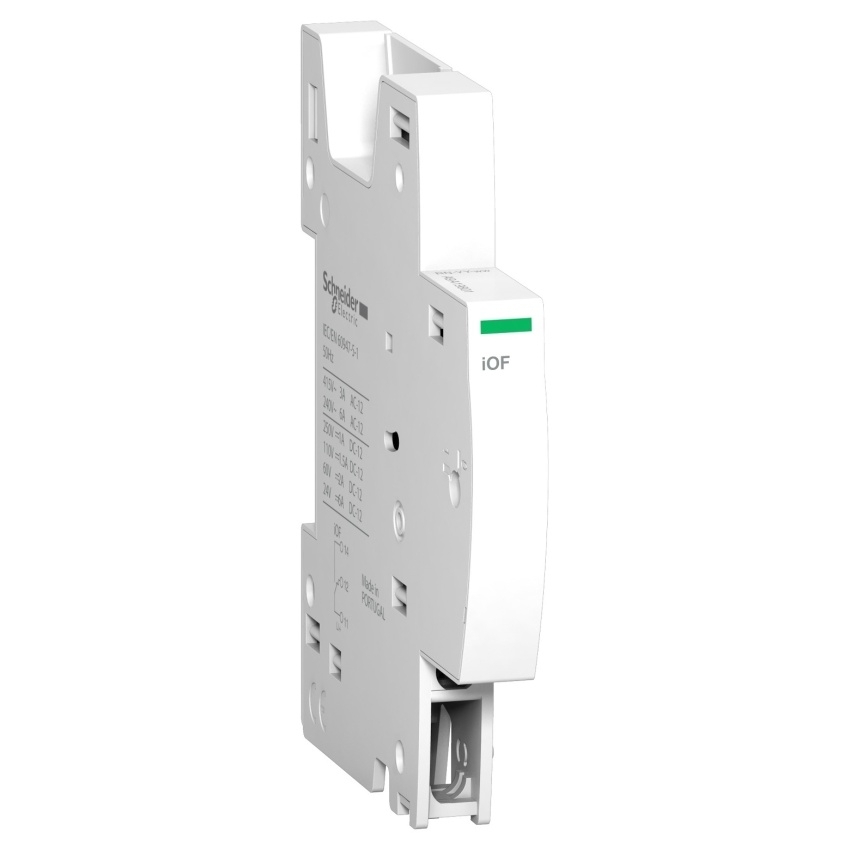

Schneider Electric Acti 9 iOF pomocný kontakt OF pro RCBO, 1x přepínací kontakt Z/V, A9A19801

Pomocný kontakt Schneider Electric Acti 9 iOF A9A19801 je určen pro použití s přístroji Acti 9 iC60 RCBO jako signalizační kontakt stavu Z/V. Poskytuje jeden přepínací signalizační kontakt (1 V/Z) a je navržen pro montáž nacvaknutím na DIN lištu, takže jej lze snadno integrovat do stávajících rozvaděčů. Kontakt nabízí jmenovitý proud až 6 A při 24…230 V AC 50 Hz a až 3 A při 415 V AC 50 Hz, stejně jako proudové hodnoty pro DC aplikace, a svými kompaktními rozměry 86 × 9 × 71 mm a bílým provedením zapadá do systémové řady Acti 9.

Klíčové vlastnosti

  • Řada produktů Acti 9, RCBO pomocný kontakt OF pro přístroje Acti 9 iC60 RCBO
  • Typ produktu nebo součásti: kontakt Z/V, krátký název zařízení iOF
  • 1 signalizační přepínací kontakt (1 V/Z) pro signalizaci stavu přístroje
  • Jmenovitý proud: 6 A při 24 V DC, 2 A při 60 V DC, 1,5 A při 110 V DC, 1 A při 250 V DC
  • Jmenovitý proud: 6 A při 24…230 V AC 50 Hz, 3 A při 415 V AC 50 Hz
  • Rozteč 9 mm (1 modul), montáž nacvaknutím na DIN lištu
  • Rozměry přístroje: výška 86 mm, šířka 9 mm, hloubka 71 mm
  • Šroubové svorky pro pevné i ohebné vodiče 0,25…4 mm², délka odizolování 6 mm, utahovací moment 0,6 N·m
  • Provozní teplota okolí -25…60 °C, teplota pro uskladnění -40…70 °C
  • Barva provedení bílá, hmotnost přístroje cca 34,5 g, norma EN/IEC 60947-5-1
Název parametru Hodnota
Jmenovité napětí 24 V
S autotestem pro funkci svodového proudu Ne
Počet spínačů chybového signálu 0
Jmenovitý spínací proud 6 A
Vhodné pro max. počet pólů hlavní kontaktní jednotky (celkem) 4
Druh napětí AC/DC
Šířka v modulárních jednotkách 0.5
Montáž přístroje Chránič kombinovaný
Vhodné pro max. intenzitu proudu hlavní kontaktní jednotky 32 A
Počet přepínacích kontaktů 1
Počet spínacích kontaktů 0
Počet rozpínacích kontaktů 0
Funkce Pomocný spínač
Všechny parametry
Název parametru Hodnota
Jmenovité napětí 24 V
S autotestem pro funkci svodového proudu Ne
Počet spínačů chybového signálu 0
Jmenovitý spínací proud 6 A
Vhodné pro max. počet pólů hlavní kontaktní jednotky (celkem) 4
Druh napětí AC/DC
Šířka v modulárních jednotkách 0.5
Montáž přístroje Chránič kombinovaný
Vhodné pro max. intenzitu proudu hlavní kontaktní jednotky 32 A
Počet přepínacích kontaktů 1
Počet spínacích kontaktů 0
Počet rozpínacích kontaktů 0
Funkce Pomocný spínač
