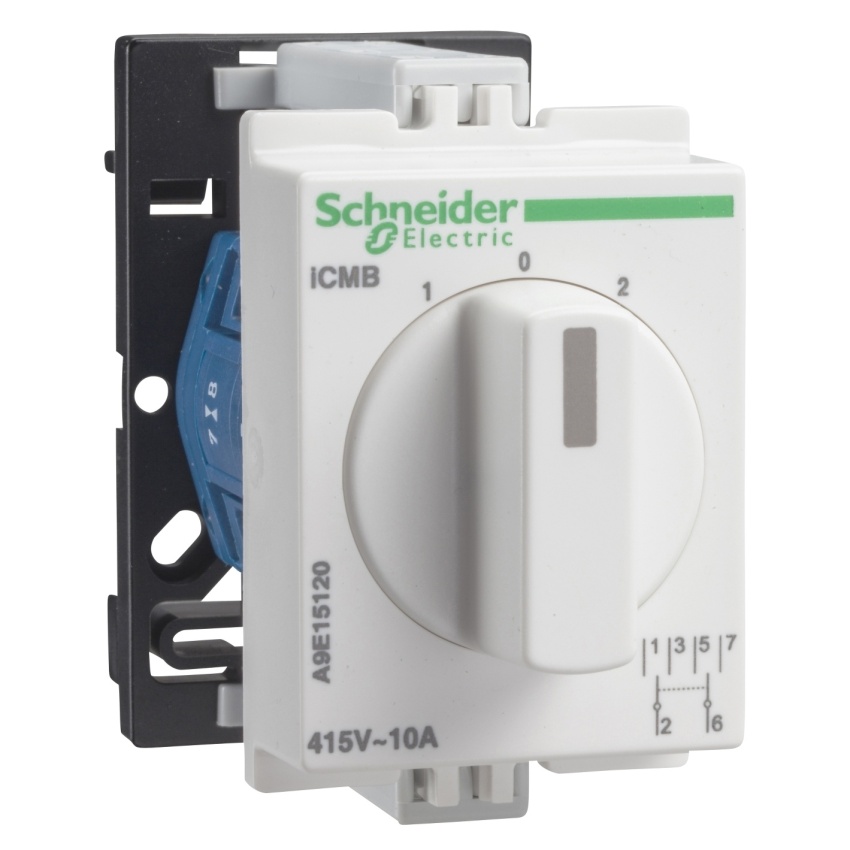

SCHNEIDER ACTI9 PŘEPÍNAČ 2-POLOHOVÝ S NULOVOU POZICÍ 1-0-2 OTOČNÝ ICMB 10A 415V A9E15120

Schneider Electric 2 pólový otočný přepínač iCMB 10 A 10A 2P U 415V CAActi 9 - iCMX přepín... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82197482 Zkopírováno

Kód dodavatele: A9E15120 Zkopírováno

EAN: 3606480376986 Zkopírováno

Druh napětí: AC

Spínací funkce: Řídicí spínač

Se signalizační žárovkou: Ne

Montážní hloubka: 75 mm

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric 2 pólový otočný přepínač iCMB 10 A 10A 2P U 415V CA

Acti 9 - iCMX přepínač používaný pro ruční ovládání elektrických obvodů. Je to 2polohový spínač s 2 přepínacími kontakty (2 V/Z). Stěny oddělenou fází lze rozdělit tak, aby umožňovaly průchod všech typů přípojnic. Dodáváno se svorkami stupňovitě, aby se připojení zjednodušilo. Utahovací moment připojení je 1N.m pro typ PZ1 šroubováku. Hodnota provozního napětí Ue je 415 VAC. Jmenovitý pracovní proud Ie je 10 A. Provozní frekvence je 50 Hz. Připojení umožňuje pevné měděné kabely s minimální délkou 0,5 mm? až 2 x 2,5 mm?. Přípojka umožňuje flexibilní nebo s měděnými kabely s průřezem od 0,5 mm? max. do 2 x 2,5 mm?. Počet otevřených a zavřených cyklů (O-C) je 1000000. Délka je 200000 operací s AC21A současnou kategorií pod cos phi=0.8. Šířka v 9mm rozteč je 4. Rozměry jsou (Š) 36 mm x (V) 60 mm x (H) 75 mm. Stupeň znečištění je 3. Tropikalizace se měří 2 (relativní vlhkost 95 % při 55 °C). Provozní teplota je od -20 °C do +55 °C. Skladovací teplota je od -25 °C do +80 °C. Vyhovuje normám VDE 0660, část 107, IEC/EN 60947-3 a UL.

Název parametru Hodnota
Druh napětí AC
Spínací funkce Řídicí spínač
Se signalizační žárovkou Ne
Montážní hloubka 75 mm
Jmenovitý proud 10 A
Jmenovité napětí 415 V
Počet pólů 2
Šířka v modulárních jednotkách 2
Barva kaloty Bílá
Minimální jmenovité napětí 415 V
Krytí (IP) IP40
Počet rozpínacích kontaktů 0
Počet přepínacích kontaktů 2
Počet spínacích kontaktů 0
Potisk/značení Ostatní
Nucená segregace podle DIN VDE 0113 Ano
