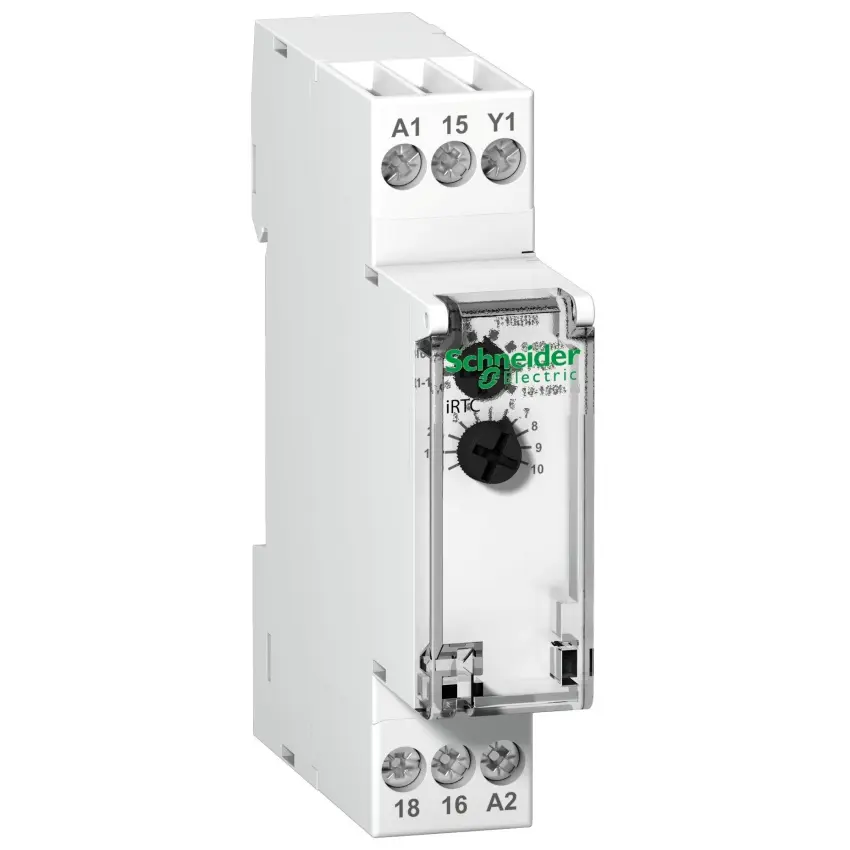

SCHNEIDER ACTI9 RELÉ ČAS RTC A9E16067

Schneider Electric iRTC časové relé - zpožděné vypnutí zátěže po vypnutí - 1 přepínač -Uc ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81786259 Zkopírováno

Kód dodavatele: A9E16067 Zkopírováno

EAN: 3606480377433 Zkopírováno

Způsob montáže: DIN lišta

Funkce: Zpoždění odtahu

Montážní výška: 81 mm

Druh ovládání: Analogové s jednotlivou funkcí

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric iRTC časové relé - zpožděné vypnutí zátěže po vypnutí - 1 přepínač -Uc 24-240 V AC/24 V DC

Tento relé časové zpoždění je Acti9 iRTC. Rozsah časového zpoždění je od 0,1 s do 100 h. Při vypnutí zátěže při vypnutí pomocného kontaktu (tlačítko). Zatížení je vypnuto na konci časového zpoždění T. Provozní frekvence je 50 Hz nebo 60 Hz. Ovládací a napájecí napětí Uc je od 24 V stř. do 240 V stř. +/-10 % a 24 V ss. +/-10 %. Cyklus s jediným časovým zpožděním začíná pouze po uvolnění pomocného kontaktu (tlačítko). Přesnost zařízení je +/- 10 % z plného rozsahu. Minimální délka ovládacího impulsu je 100 ms. Maximální doba resetu na přerušení napětí je 100 ms. Jmenovitý spínací proud je 21 A při 250 V stř. Mechanická odolnost v kategorii AC1 je nad 5 × 10exp6 spínacích operací. Elektrická odolnost v kategorii AC1 přesahuje 10exp5 spínacích operací. Typ buzení je analogový (nebo analogový) s jedinou funkcí. Zařízení bliká během časového zpoždění. Součástí je přepínací kontakt. Šířka v 9mm rozteč je 2. Stupeň ochrany je IP20. Rozměry jsou (Š) 18 mm x (V) 90 mm x (H) 72 mm. Hmotnost je 65 g. Provozní teplota je -5 až + 55 °C. Skladovací teplota je -40 °C až + 70 °C.

Název parametru Hodnota
Způsob montáže DIN lišta
Funkce Zpoždění odtahu
Montážní výška 81 mm
Druh ovládání Analogové s jednotlivou funkcí
Šířka v modulárních jednotkách 1
Počet přepínačů 1
Řídicí napětí 1 24 - 240 V
Řídicí napětí 2 24 - 24 V
Typ řídicího napětí 1 AC
Typ řídicího napětí 2 DC
Kmitočet řídicího napětí 1 50 - 60 Hz
Kmitočet řídicího napětí 2 0 - 0 Hz
Typ napájecího napětí AC
Napájecí napětí 24 - 240 V
Jmenovitý spínací proud při 250 V AC 21 A
Jednotka 1.časového intervalu Sekundy/hodiny
1. časový interval 0.1 - 100
Počet spínacích kontaktů 0
Počet rozpínacích kontaktů 0
