SCHNEIDER ACTI9 RELÉ IMPULZ ITLI 16A 1ZAP 230...240V AC 50-60H A9C33811

Schneider Electric impulzní relé iTLc - 1P - 1 NO - 16A - cívka 230...240V AC 50/60HzActi9... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82388430 Zkopírováno

Kód dodavatele: A9C33811 Zkopírováno

EAN: 3606480092077 Zkopírováno

Způsob montáže: DIN lišta

Funkce: Mechanické pro centrální řízení

Montážní hloubka: 43.5 mm

Šířka v modulárních jednotkách: 1

Ihned k odeslání 21 ks

Ihned k vyzvednutí v Brno - Kšírova (centrála)

Popis Parametry Dokumenty ke stažení Příslušenství

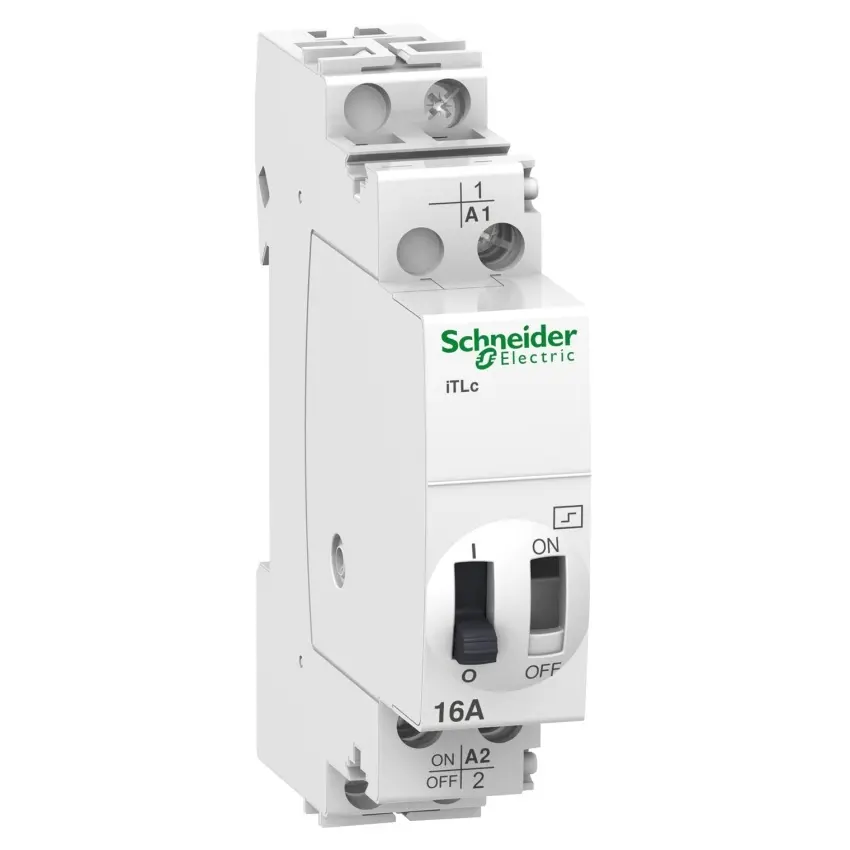

Schneider Electric impulzní relé iTLc - 1P - 1 NO - 16A - cívka 230...240V AC 50/60Hz

Acti9 iTLc je modulární impulzní relé. Toto zařízení 1P má 1 normálně otevřený kontakt. Jmenovitý proud je 16 A, 24 V AC až 250 V AC, provozní napětí 230 V AC až 240 V AC. Elektrická životnost stoupne až na 200 000 cyklů pro AC-21 nebo 10 000 cyklů pro ACU-22. Spínací frekvence je 100 spínacích operací/1 den nebo 5 spínacích operací/min. Trvání příkazu by mělo být mezi 50 ms a 1 s. Používá se hlavně pro aplikace ovládání osvětlení. Umožňuje centralizované řízení skupiny impulsních relé a zároveň udržuje lokální individuální řízení jednotlivých impulsních relé. Jmenovité izolační napětí Ui je 440 V AC. Impulzní výdržné napětí Uimp je 6 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Stupeň znečištění je 3. Kategorie přepětí je IV. Rozměry jsou (Š) 18 mm x (V) 84 mm x (H) 60 mm. Stupeň ochrany je IP20 A IP40 V BOXU. Provozní teplota je od -20 °C do 50 °C. Skladovací teplota je od -40 °C do 70 °C. Tento produkt je v souladu se standardem IEC/EN 60669-1 a IEC/EN 60669-2-2.

Název parametru Hodnota
Způsob montáže DIN lišta
Funkce Mechanické pro centrální řízení
Montážní hloubka 43.5 mm
Šířka v modulárních jednotkách 1
Řídicí napětí 1 230 - 240 V
Typ řídicího napětí 1 AC
Kmitočet řídicího napětí 1 50 - 60 Hz
Typ napájecího napětí AC
Napájecí napětí 24 - 250 V
Max. spínací proud (cos fí = 0,6) 16 A
Max. zatížení žárovky 1600 W
Max. zatížení zářivky 1300 VA
Max. zatížení zářivky (dvojitý obvod) 2000 VA
Max. zatížení zářivky (paralelní kompenzace) 900 VA
Jmenovitý spínací proud 16 A
Počet rozpínacích kontaktů 0
Počet přepínacích kontaktů 0
Počet spínacích kontaktů 1
Ruční ovládání Ano
Všechny parametry
Název parametru Hodnota
Způsob montáže DIN lišta
Funkce Mechanické pro centrální řízení
Montážní hloubka 43.5 mm
Šířka v modulárních jednotkách 1
Řídicí napětí 1 230 - 240 V
Typ řídicího napětí 1 AC
Kmitočet řídicího napětí 1 50 - 60 Hz
Typ napájecího napětí AC
Napájecí napětí 24 - 250 V
Max. spínací proud (cos fí = 0,6) 16 A
Max. zatížení žárovky 1600 W
Max. zatížení zářivky 1300 VA
Max. zatížení zářivky (dvojitý obvod) 2000 VA
Max. zatížení zářivky (paralelní kompenzace) 900 VA
Jmenovitý spínací proud 16 A
Počet rozpínacích kontaktů 0
Počet přepínacích kontaktů 0
Počet spínacích kontaktů 1
Ruční ovládání Ano
