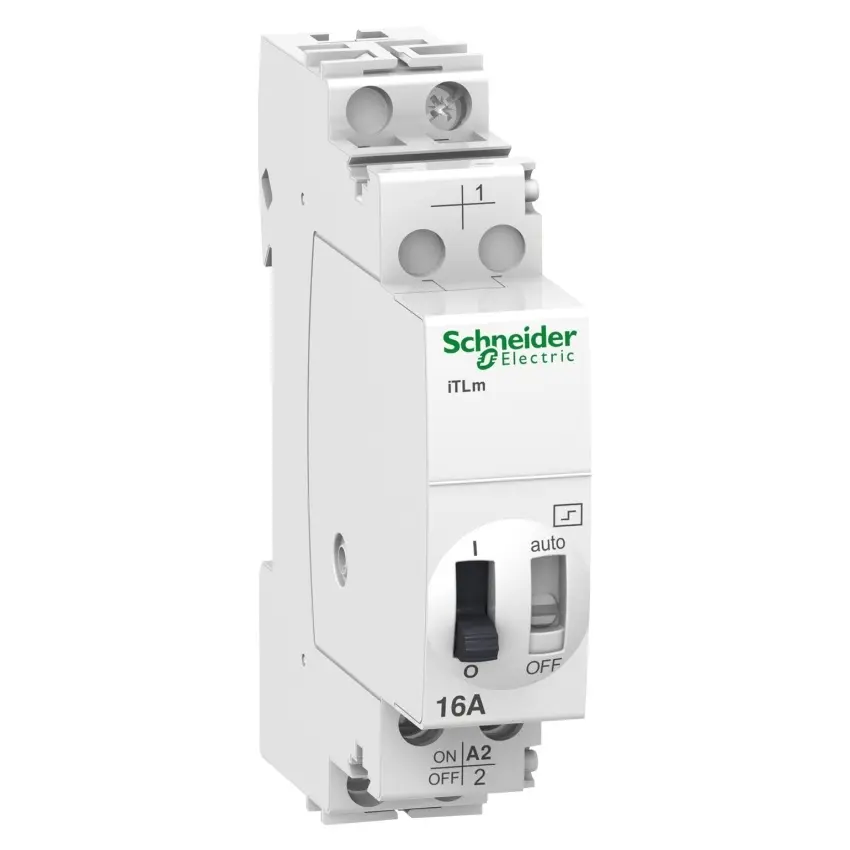

SCHNEIDER ACTI9 RELÉ IMPULZ LM 16A 1ZAP 230V AC 50-60HZ ZÁMEK, A9C34811

Schneider Electric impulzní relé iTLm - 1P - 1 NO - 16A - cívka 230...240V AC 50/60HzToto ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82683736 Zkopírováno

Kód dodavatele: A9C34811 Zkopírováno

EAN: 3606480092107 Zkopírováno

Typ řídicího napětí 2: DC

Max. zatížení zářivky: 1300 VA

Typ řídicího napětí 1: AC

Jmenovitý spínací proud: 16 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Příslušenství

Schneider Electric impulzní relé iTLm - 1P - 1 NO - 16A - cívka 230...240V AC 50/60Hz

Toto Acti9 iTLm je modulární impulzní relé. Toto zařízení 1P má 1 normálně otevřený kontakt. Jmenovitý proud je 16 A, 24 V stř. až 250 V stř. a pracuje s výstupním napětím 230 V stř. až 240 V stř. nebo 110 V ss. Elektrická životnost stoupne až na 200 000 cyklů pro AC-21 nebo 10 000 cyklů pro ACU-22. Spínací frekvence je 5 spínacích operací/min. nebo 100 spínacích operací/den. Trvání příkazu by mělo být mezi 50 ms a 1 s. Používá se hlavně pro aplikace ovládání osvětlení. Tato impulzní relé umožňují západkový typ řízení z přepínacího kontaktu (spínač, časový spínač, termostat). Jmenovité izolační napětí Ui je 440 V AC. Impulzní výdržné napětí Uimp je 6 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Stupeň znečištění je 3. Kategorie přepětí je IV. Rozměry jsou (Š) 18 mm x (V) 84 mm x (H) 60 mm. Stupeň ochrany je IP20 A IP40 V BOXU. Provozní teplota je od -20 °C do 50 °C. Skladovací teplota je od -40 °C do 70 °C. Tento produkt je v souladu se standardem IEC/EN 60669-1 a IEC/EN 60669-2-2.

Název parametru Hodnota
Typ řídicího napětí 2 DC
Max. zatížení zářivky 1300 VA
Typ řídicího napětí 1 AC
Jmenovitý spínací proud 16 A
Max. zatížení žárovky 1600 W
Počet rozpínacích kontaktů 0
Max. zatížení zářivky (paralelní kompenzace) 900 VA
Šířka v modulárních jednotkách 1
Počet přepínacích kontaktů 0
Počet spínacích kontaktů 1
Funkce Mechanický spínač
Max. zatížení zářivky (dvojitý obvod) 2000 VA
Způsob montáže DIN lišta
Řídicí napětí 1 230 - 240 V
Typ napájecího napětí AC
Max. spínací proud (cos fí = 0,6) 16 A
Kmitočet řídicího napětí 1 50 - 60 Hz
Napájecí napětí 24 - 250 V
Řídicí napětí 2 110 - 110 V
Montážní hloubka 43.5 mm
Ruční ovládání Ano
Všechny parametry
Název parametru Hodnota
Typ řídicího napětí 2 DC
Max. zatížení zářivky 1300 VA
Typ řídicího napětí 1 AC
Jmenovitý spínací proud 16 A
Max. zatížení žárovky 1600 W
Počet rozpínacích kontaktů 0
Max. zatížení zářivky (paralelní kompenzace) 900 VA
Šířka v modulárních jednotkách 1
Počet přepínacích kontaktů 0
Počet spínacích kontaktů 1
Funkce Mechanický spínač
Max. zatížení zářivky (dvojitý obvod) 2000 VA
Způsob montáže DIN lišta
Řídicí napětí 1 230 - 240 V
Typ napájecího napětí AC
Max. spínací proud (cos fí = 0,6) 16 A
Kmitočet řídicího napětí 1 50 - 60 Hz
Napájecí napětí 24 - 250 V
Řídicí napětí 2 110 - 110 V
Montážní hloubka 43.5 mm
Ruční ovládání Ano
