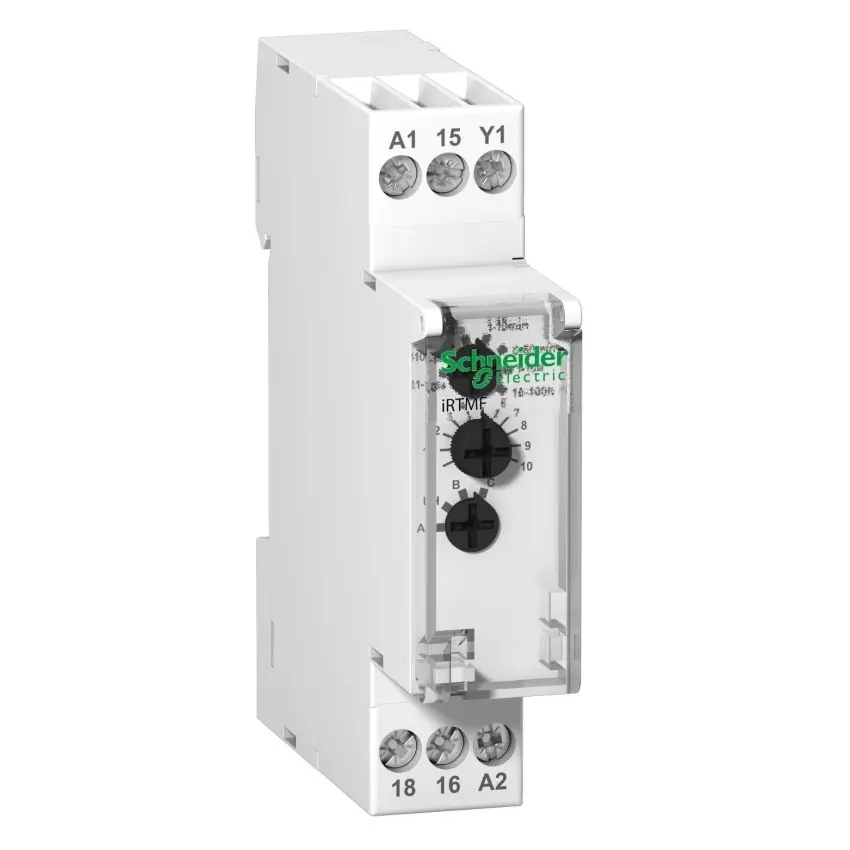

SCHNEIDER ACTI9 RELÉ IRTMF MULTIFUNKČNÍ ČASOVĚ ZPOŽDĚNÉ, 1PŘEP. 12-240V AC/DC, A9E16070

Schneider Electric iRTMF multifunkční časově zpožděné relé - 1 přepínač - 12-240 VAC/DCTen... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82298298 Zkopírováno

Kód dodavatele: A9E16070 Zkopírováno

EAN: 3606480377464 Zkopírováno

Způsob montáže: DIN lišta

Funkce: Multifunkce

Montážní výška: 81 mm

Druh ovládání: Analogové s multifunkcí

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric iRTMF multifunkční časově zpožděné relé - 1 přepínač - 12-240 VAC/DC

Tento Acti9 iRTMF je časové relé. Rozsah časového zpoždění je od 0,1 s do 100 h. Umožňuje vybrat jeden ze čtyř typů časových zpoždění, které je třeba zvolit A, B, C nebo H. Řídící a napájecí napětí Uc je od 12 V stř. do 240 V stř. +/-10 % a 12 V ss do 240 V ss. +/-10 %. V závislosti na volbě generuje iTRMF časové cykly zpoždění pro relé iRTA, iRTB, iRTC nebo iRTH. Přesnost zařízení je +/- 10 % z plného rozsahu. Minimální délka ovládacího impulsu je 100 ms. Maximální doba resetu na přerušení napětí je 100 ms. Jmenovitý spínací proud je 0,33 A při 250 V stř. Mechanická odolnost v kategorii AC1 je nad 5 × 10exp6 spínacích operací. Elektrická odolnost v kategorii AC1 přesahuje 10exp5 spínacích operací. Typ buzení je analogový (nebo analogový) s jedinou funkcí. Zařízení bliká během časového zpoždění. Součástí je přepínací kontakt. Šířka v 9mm rozteč je 2. Stupeň ochrany je IP20. Rozměry jsou (Š) 18 mm x (V) 90 mm x (H) 72 mm. Hmotnost je 65 g. Provozní teplota je -5 až + 55 °C. Skladovací teplota je -40 °C až + 70 °C.

Název parametru Hodnota
Způsob montáže DIN lišta
Funkce Multifunkce
Montážní výška 81 mm
Druh ovládání Analogové s multifunkcí
Šířka v modulárních jednotkách 1
Počet přepínačů 1
Řídicí napětí 1 12 - 240 V
Řídicí napětí 2 24 - 24 V
Typ řídicího napětí 1 AC
Typ řídicího napětí 2 DC
Kmitočet řídicího napětí 1 50 - 60 Hz
Kmitočet řídicího napětí 2 0 - 0 Hz
Typ napájecího napětí AC
Napájecí napětí 12 - 240 V
Jmenovitý spínací proud při 250 V AC 8 A
Jednotka 1.časového intervalu Sekundy/hodiny
1. časový interval 0.1 - 100
Počet spínacích kontaktů 0
Počet rozpínacích kontaktů 0
