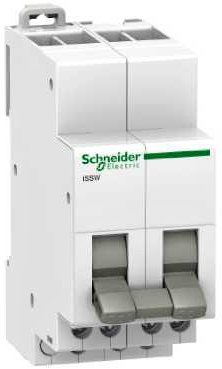

SCHNEIDER ACTI9 SPÍNAČ ISSW 20A 230VAC 2PŘEP A9E18071

Schneider Electric přepínač - iSSW - 2 přepínače - 20A - 250 V AC - 2 polohyTento vypínač ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81274200 Zkopírováno

Kód dodavatele: A9E18071 Zkopírováno

EAN: 3606480088483 Zkopírováno

Druh napětí: AC

Spínací funkce: Ostatní

Se signalizační žárovkou: Ne

Montážní hloubka: 75 mm

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric přepínač - iSSW - 2 přepínače - 20A - 250 V AC - 2 polohy

Tento vypínač Acti 9 iSSW je lineární spínač používaný pro ruční ovládání elektrických obvodů. Je to 2polohový spínač s 2 přepínacími kontakty (2 V/Z). Stěny oddělenou fází lze rozdělit tak, aby umožňovaly průchod všech typů přípojnic. Dodáváno se svorkami stupňovitě, aby se připojení zjednodušilo. Utahovací moment připojení je 1N.m pro typ PZ1 šroubováku. Hodnota provozního napětí Ue je 250 VAC. Jmenovitý pracovní proud Ie je 20 A. Provozní frekvence je 50 Hz. Připojení umožňuje pevné měděné kabely s minimální délkou 0,5 mm? až 2 x 2,5 mm?. Přípojka umožňuje flexibilní nebo s měděnými kabely s průřezem od 0,5 mm? max. do 2 x 2,5 mm?. Počet otevřených a zavřených cyklů (O-C) je 30000. Výdrž je 30000 operací s AC2 proudovou kategorií pod cos phi=0.8. Šířka v 9mm rozteč je 4. Rozměry jsou (Š) 36 mm x (V) 82 mm x H) 75 mm. Stupeň znečištění je 3. Tropikalizace se měří 2 (relativní vlhkost 95 % při 55 °C). Provozní teplota je od -20 °C do +50 °C. Skladovací teplota je od -40 °C do +70 °C. Vyhovuje normám IEC 60669-1 a IEC 60947-5-1.

Název parametru Hodnota
Druh napětí AC
Spínací funkce Ostatní
Se signalizační žárovkou Ne
Montážní hloubka 75 mm
Jmenovitý proud 20 A
Jmenovité napětí 250 V
Počet pólů 1
Šířka v modulárních jednotkách 2
Barva kaloty Bílá
Minimální jmenovité napětí 250 V
Krytí (IP) IP40
Počet rozpínacích kontaktů 0
Počet přepínacích kontaktů 2
Počet spínacích kontaktů 0
Potisk/značení Žádné
Nucená segregace podle DIN VDE 0113 Ano
