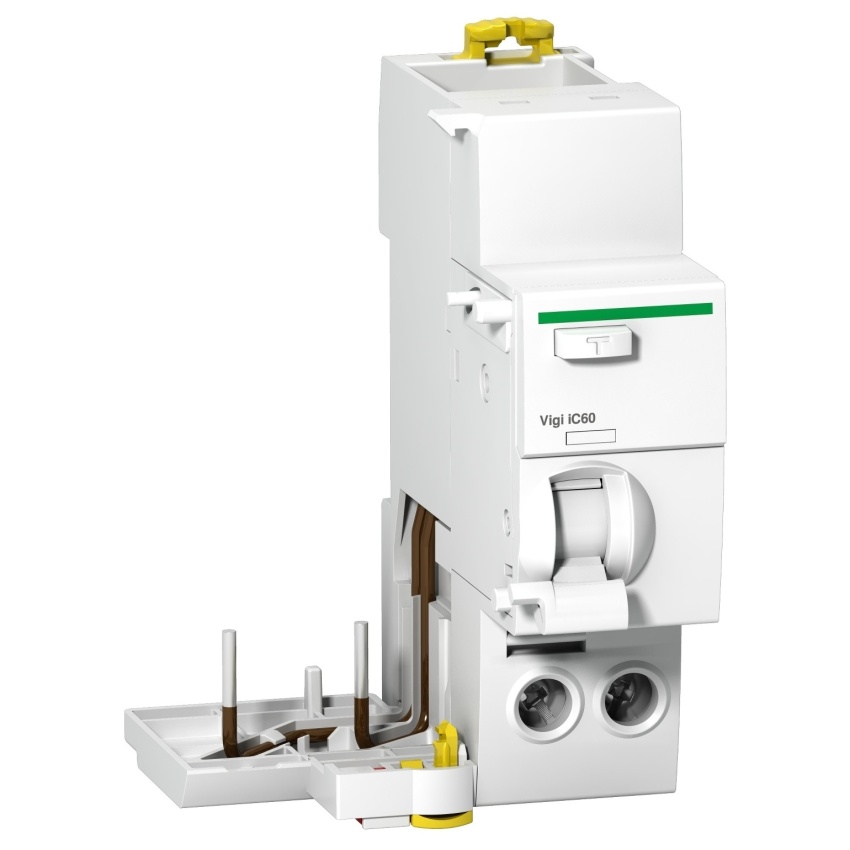

SCHNEIDER ACTI9 SPOUŠŤ CHRÁNIČ VIGI IC60 2P 25A 30MA AS-I A9W31225

Schneider Electric chráničová spoušť Vigi iC60 2P 25A 30mA A-SI pro jistič iC60N, iC60HAct... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82196223 Zkopírováno

Kód dodavatele: A9W31225 Zkopírováno

EAN: 3606480443664 Zkopírováno

Jmenovitý proud: 25 A

Počet pólů: 2

Nastavitelná doba zpoždění: Ne

Max. doba zpoždění: 0 ms

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric chráničová spoušť Vigi iC60 2P 25A 30mA A-SI pro jistič iC60N, iC60H

Acti 9 Vigi iC60 je modulární doplňkový proudový chránič. Jedná se o 2P, jmenovitý proud 25 A, provozní napětí je 230 V AC až 240 V AC a 400 V AC až 415 V AC podle IEC 6109-1. Třída proudového chrániče je typ A-SI s citlivostí 30 mA a technologií nezávislou na napětí. Tento výrobek je chráněn proti zkratu, přetížení kabelu, úrazu elektrickým proudem při nepřímém kontaktu a nebezpečí požáru. Typ A-SI poskytuje zvýšenou odolnost proti elektrickému rušení a znečištěnému nebo korozivní prostředí. Lze ji kombinovat s jističem Acti 9 iC60, a tím zajistit ochranu osob a zařízení. Tento produkt je v souladu se standardem IEC 61009-1 a ENE 61009-1. Hodnota provozního napětí Ue je 400 VAC nebo 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Stupeň znečištění je 3. Lze jej upevnit na lištu DIN. Šířka v 9mm rozteč je 3. Rozměry jsou (Š) 63 mm x (V) 91 mm x (H) 74 mm. Hmotnost je 0,165 kg. Stupeň ochrany je IP20 A IP40 V BOXU. Provozní teplota -25 °C až +60 °C. Skladovací teplota je -40 °C až +85 °C.

Název parametru Hodnota
Jmenovitý proud 25 A
Počet pólů 2
Nastavitelná doba zpoždění Ne
Max. doba zpoždění 0 ms
Typ svodového proudu A
Jmenovitý svodový proud 0.03 - 0.03 A
Jmenovité napětí 230 - 240 V
Nastavitelný jmenovitý chybový proud Ne
Jmenovité impulzní výdržné napětí Uimp 6 kV
Připojitelný průřez vícedrátového vodiče 1 - 16 mm2
Krytí (IP) IP20
Stupeň znečištění 3
Kmitočet 50/60 Hz
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
Odolnost proti rázovému proudu 3 kA
Teplota okolí během provozu -25 - 60 °C
Provedení proti náhodnému sepnutí Ano
S aretačním zařízením Ne
Ztrátový výkon 1.4 W
